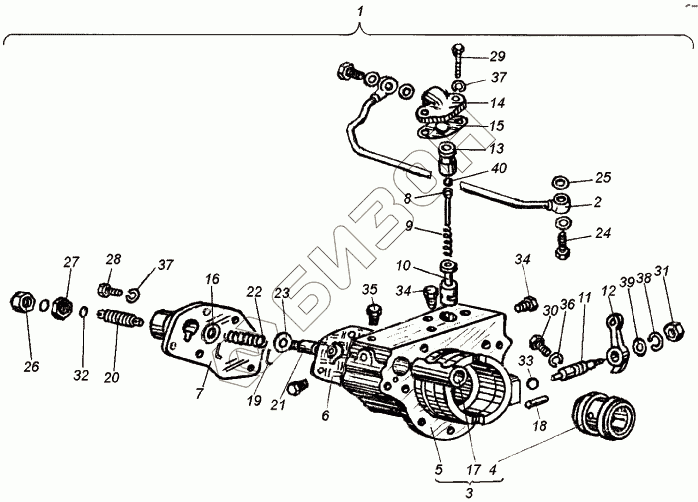

Графический каталог запасных частей к технике: ХТЗ Т-150К (2004). Вал отбора мощности
/65.gif)
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
34
35
36
37
37
38
39
40
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | 150.41.042-3А | Крышка со втулкой |
Загрузка ...
|
|
| 2 | 150.41.056-3 | Трубка нагнетательная в сборе |
Загрузка ...
|
|
| 3 | 150.41.059-1 | Крышка |
Загрузка ...
|
|
| 4 | 150.41.130-1 | Втулка |
Загрузка ...
|
|
| 5 | 150.41.131-3 | Крышка |
Загрузка ...
|
|
| 6 | 150.41.134-1 | Прокладка |
Загрузка ...
|
|
| 7 | 150.41.137-1 | Фланец |
Загрузка ...
|
|
| 8 | 150.41.147-1 | Гнездо клапана |
Загрузка ...
|
|
| 9 | 150.41.179 | Пружина |
Загрузка ...
|
|
| 10 | 150.41.217-2 | Шток |
Загрузка ...
|
|
| 11 | 150.41.218-2 | Эксцентрик |
Загрузка ...
|
|
| 12 | 150.41.219-3 | Рычаг |
Загрузка ...
|
|
| 13 | 150.41.239-1 | Седло |
Загрузка ...
|
|
| 14 | 150.41.258-1А | Фланец |
Загрузка ...
|
|
| 15 | 150.41.259 | Прокладка |
Загрузка ...
|
|
| 16 | 150.41.274А | Шайба |
Загрузка ...
|
|
| 17 | 150.41.296 | Втулка |
Загрузка ...
|
|
| 18 | 150.41.406 | Штифт |
Загрузка ...
|
|
| 19 | 150.37.337 | Упор |
Загрузка ...
|
|
| 20 | 150.37.363 | Винт регулировочный |
Загрузка ...
|
|
| 21 | 150.37.364 | Клапан |
Загрузка ...
|
|
| 22 | 150.37.366А | Пружина |
Загрузка ...
|
|
| 23 | 150.37.406 | Шайба винта |
Загрузка ...
|
|
| 24 | БПУ-20 | Болт поворотного угольника |
Загрузка ...
|
|
| 25 | ШПУ-20 | Шайба поворотного угольника |
Загрузка ...
|
|
| 26 | Р75-051Б | Колпачок |
Загрузка ...
|
|
| 27 | Р75-058Б | Гайка |
Загрузка ...
|
|
| 28 | М10x25.7796 | Болт |
Загрузка ...
|
|
| 29 | М10x45.7796 | Болт |
Загрузка ...
|
|
| 30 | М8х16.1481 | Винт |
Загрузка ...
|
|
| 31 | М12Х1.25.5915 | Гайка |
Загрузка ...
|
|
| 32 | 018-022-25-2-2.9833 | Кольцо |
Загрузка ...
|
|
| 33 | 020-025-30-2-5.9833 | Кольцо |
Загрузка ...
|
|
| 34 | "КГ1/8""" | Пробка |
Загрузка ...
|
|
| 35 | "КГ3/8""" | Пробка |
Загрузка ...
|
|
| 36 | 865Г.6402 | Шайба |
Загрузка ...
|
|
| 37 | 1065Г6402 | Шайба |
Загрузка ...
|
|
| 38 | 1265Г6402 | Шайба |
Загрузка ...
|
|
| 39 | 12.04.11371 | Шайба |
Загрузка ...
|
|
| 40 | Б12-100.3722 | Шарик |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
