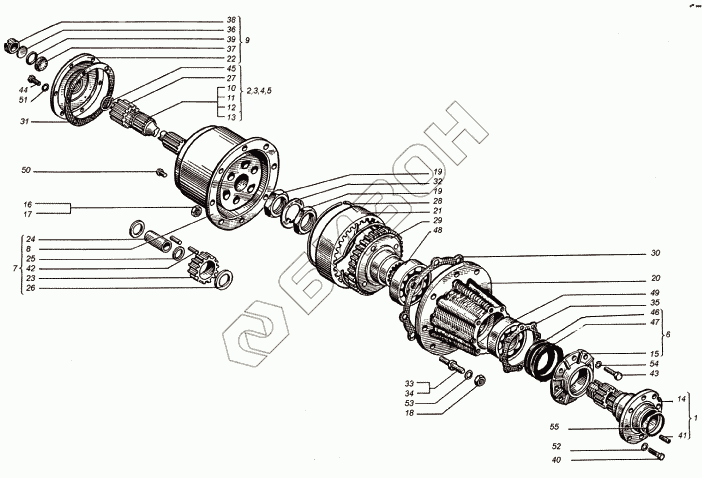

Графический каталог запасных частей к технике: ХТЗ Т-150К (2004). Редуктор колесный
/50.gif)
151.39.011-6Б-01
151.39.011-6Б
151.39.011-6Б-03
151.39.011-6Б-02
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47
48
49
50
51
52
53
54
55
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 151.39.011-6Б-01 | 151.39.011-6Б-01 | Редуктор колесный задний левый |
Загрузка ...
|
|
| 151.39.011-6Б | 151.39.011-6Б | Редуктор колесный задний правый |
Загрузка ...
|
|
| 151.39.011-6Б-03 | 151.39.011-6Б-03 | Редуктор колесный передний левый |
Загрузка ...
|
|
| 151.39.011-6Б-02 | 151.39.011-6Б-02 | Редуктор колесный передний правый |
Загрузка ...
|
|
| 1 | 151.39.013-7 | Вал ступицы |
Загрузка ...
|
|
| 2 | 151.39.017-3Б | Вал задний правый |
Загрузка ...
|
|
| 3 | 151.39.017-3Б-01 | Вал задний левый |
Загрузка ...
|
|
| 4 | 151.39.017-3Б-02 | Вал передний правый |
Загрузка ...
|
|
| 5 | 151.39.017-3Б-03 | Вал передний левый |
Загрузка ...
|
|
| 6 | 151.39.021А | Уплотнение |
Загрузка ...
|
|
| 7 | 150.39.012-4Б | Водило с сателлитами |
Загрузка ...
|
|
| 8 | 150.39.022-2 | Корпус |
Загрузка ...
|
|
| 9 | 150.39.027 | Крышка |
Загрузка ...
|
|
| 10 | 151.39.101-5 | Вал задний правый |
Загрузка ...
|
|
| 11 | 151.39.101-5-01 | Вал задний левый |
Загрузка ...
|
|
| 12 | 151.39.101-5-02 | Вал передний правый |
Загрузка ...
|
|
| 13 | 151.39.101-5-03 | Вал передний левый |
Загрузка ...
|
|
| 14 | 151.39.105-4 | Ступица |
Загрузка ...
|
|
| 15 | 151.39.109 | Корпус |
Загрузка ...
|
|
| 16 | 125.39.131-1 | Гайка колеса |
Загрузка ...
|
|
| 17 | 125.39.132-1 | Гайка колеса с левой резьбой |
Загрузка ...
|
|
| 18 | 125.39.135 | Гайка М22х1,5-6Н.8.019 ГОСТ 5915-70 |
Загрузка ...
|
|
| 19 | 125.39.154-1 | Гайка ступицы |
Загрузка ...
|
|
| 20 | 150.39.102-2И | Картер |
Загрузка ...
|
|
| 21 | 150.39.104-4 | Шестерня эпициклическая |
Загрузка ...
|
|
| 22 | 150.39.105-3 | Крышка |
Загрузка ...
|
|
| 23 | 150.39.105-5А | Сателлит |
Загрузка ...
|
|
| 24 | 150.39.107-1 | Ось сателлита |
Загрузка ...
|
|
| 25 | 150.39.108-3А | Кольцо |
Загрузка ...
|
|
| 26 | 150.39.109 | Шайба проставочпая сателлита |
Загрузка ...
|
|
| 27 | 150.39.110-4 | Шестерня солнечная |
Загрузка ...
|
|
| 28 | 150.39.112-1 | Кольцо стопорное |
Загрузка ...
|
|
| 29 | 150.39.113-3 | Ступица |
Загрузка ...
|
|
| 30 | 150.39.117Б | Прокладка |
Загрузка ...
|
|
| 31 | 150.39.119-1 | Прокладка крышки |
Загрузка ...
|
|
| 32 | 150.39.124-2 | Шайба |
Загрузка ...
|
|
| 33 | 150.39.128 | Болт ступицы |
Загрузка ...
|
|
| 34 | 150.39.129 | Болт ступицы с левой резьбой |
Загрузка ...
|
|
| 35 | 150.39.167 | Прокладка |
Загрузка ...
|
|
| 36 | 150.57.181-1 | Стекло смотровое |
Загрузка ...
|
|
| 37 | 150.57.182-1 | Экран |
Загрузка ...
|
|
| 38 | 150.57.183 | Гайка |
Загрузка ...
|
|
| 39 | 150.57.196-1 | Кольцо |
Загрузка ...
|
|
| 40 | 151,72,321 | Болт |
Загрузка ...
|
|
| 41 | А02-26 | Установочный штифт задней балки |
Загрузка ...
|
|
| 42 | ДIV10x28HP | Ролик |
Загрузка ...
|
|
| 43 | M8x25.7796 | Болт |
Загрузка ...
|
|
| 44 | M10x30.7796 | Болт |
Загрузка ...
|
|
| 45 | 2В60.13940 | Кольцо |
Загрузка ...
|
|
| 46 | 1.1-120x150-4.8752 | Манжета |
Загрузка ...
|
|
| 47 | 11.1-120x150-4.8752 | Манжета |
Загрузка ...
|
|
| 48 | 7224А.27365 | Подшипник |
Загрузка ...
|
|
| 49 | 7520А.27365 | Подшипник |
Загрузка ...
|
|
| 50 | "КГ3/8""" | Пробка |
Загрузка ...
|
|
| 51 | 1065Г.6402 | Шайба |
Загрузка ...
|
|
| 52 | 20Т65Г.6402 | Шайба |
Загрузка ...
|
|
| 53 | 22Т65Г.6402 | Шайба |
Загрузка ...
|
|
| 54 | 865Г.6402 | Шайба |
Загрузка ...
|
|
| 55 | 105-110-30-2-2.9833 | Кольцо |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
