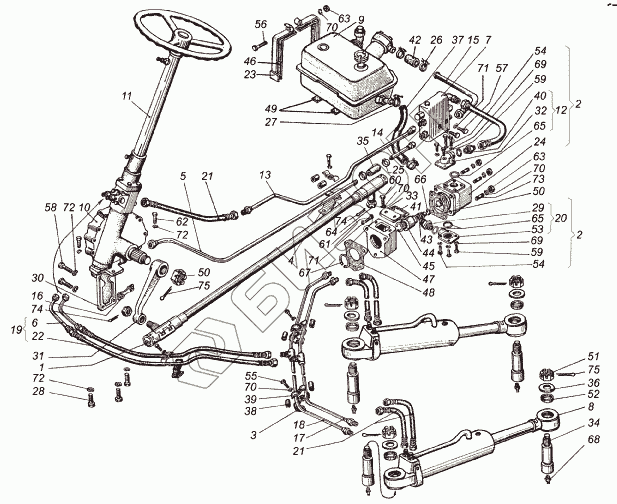

Графический каталог запасных частей к технике: ХТЗ Т-150К (2004). Управление рулевое
/51.gif)
151.40.001-8
1
2
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47
48
49
50
50
51
52
53
54
54
55
56
57
58
59
59
60
61
62
63
63
64
65
65
66
67
68
69
69
70
70
70
70
71
71
72
72
72
73
74
74
75
75
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 151.40.001-8 | 151.40.001-8 | Управление рулевое |
Загрузка ...
|
|
| 1 | 151.40.022-2А | Тяга |
Загрузка ...
|
|
| 2 | 151.40.026-2 | Насос рулевого управления |
Загрузка ...
|
|
| 3 | 151.40.027-3 | Кронштейн |
Загрузка ...
|
|
| 4 | 151.40.028-1 | Кронштейн в сборе |
Загрузка ...
|
|
| 5 | 151.40.029-1 | Труба сливная передняя в сборе |
Загрузка ...
|
|
| 6 | 151.40.032-3 | Труба от распределителя верхняя в сборе |
Загрузка ...
|
|
| 7 | 151.40.039-1 | Клапан расхода в сборе |
Загрузка ...
|
|
| 8 | 151.40.040-3Б | Гидроцилиндр |
Загрузка ...
|
|
| 9 | 151.40.044-9 | Бак гидросистемы |
Загрузка ...
|
|
| 10 | 151.40.051-1 | Рулевой механизм в сборе |
Загрузка ...
|
|
| 11 | 151.40.056-1 | Колонка рулевого управления в сборе |
Загрузка ...
|
|
| 12 | 151.40.061-1 | Муфта угловая в сборе |
Загрузка ...
|
|
| 13 | 151.40.063-9 | Труба |
Загрузка ...
|
|
| 14 | 151.40.064-2 | Труба сливная в сборе |
Загрузка ...
|
|
| 15 | 151.40.065-3 | Труба сливная |
Загрузка ...
|
|
| 16 | 151.40.068 | Планка |
Загрузка ...
|
|
| 17 | 151.40.074 | Труба верхняя в сборе |
Загрузка ...
|
|
| 18 | 151.40.075 | Труба нижняя в сборе |
Загрузка ...
|
|
| 19 | 151.40.076 | Труба со шлангом в сборе |
Загрузка ...
|
|
| 20 | 151.40.089 | Муфта |
Загрузка ...
|
|
| 21 | 150.61.020-1-01 | Рукав высокого давления |
Загрузка ...
|
|
| 22 | 150.61.020-1-04 | Рукав высокого давления |
Загрузка ...
|
|
| 23 | 151.57.036-3 | Лента |
Загрузка ...
|
|
| 24 | НШ32УК-3Л | Насос шестеренный |
Загрузка ...
|
|
| 25 | ХСВА-26 | Хомут |
Загрузка ...
|
|
| 26 | ХСВА-35 | Хомут |
Загрузка ...
|
|
| 27 | ХСВА-43 | Хомут |
Загрузка ...
|
|
| 28 | 151.40.183-1 | Болт |
Загрузка ...
|
|
| 29 | 151.40.199 | Штуцер |
Загрузка ...
|
|
| 30 | 151.40.209-1 | Кронштейн |
Загрузка ...
|
|
| 31 | 151.40.216-1 | Сошка рулевого управления |
Загрузка ...
|
|
| 32 | 151.40.226 | Муфта угловая |
Загрузка ...
|
|
| 33 | 151.40.230 | Крышка |
Загрузка ...
|
|
| 34 | 151.40.278 | Палец |
Загрузка ...
|
|
| 35 | 151.40.286-1 | Шланг |
Загрузка ...
|
|
| 36 | 151.40.296 | Шайба 36-015 ГОСТ 11371-68 |
Загрузка ...
|
|
| 37 | 151.40.328 | Рукав |
Загрузка ...
|
|
| 38 | 74.54.435 | Труба резиновая |
Загрузка ...
|
|
| 39 | 74.54.437 | Зажим |
Загрузка ...
|
|
| 40 | 125.40.242 | Штуцер насоса |
Загрузка ...
|
|
| 41 | 125.57.207 | Прокладка |
Загрузка ...
|
|
| 42 | 125.57.208 | Шланг |
Загрузка ...
|
|
| 43 | 150.53.131-1 | Втулка муфты |
Загрузка ...
|
|
| 44 | 150.53.132 | Муфта предохранительная |
Загрузка ...
|
|
| 45 | 150.53.133 | Кольцо упорное |
Загрузка ...
|
|
| 46 | 151.57.147-1 | Прокладка верхняя |
Загрузка ...
|
|
| 47 | 151.57.201-1 | Корпус привода гидронасоса |
Загрузка ...
|
|
| 48 | 151.57.206-1 | Прокладка |
Загрузка ...
|
|
| 49 | 151.57.246 | Прокладка |
Загрузка ...
|
|
| 50 | 151.57.275 | Прокладка |
Загрузка ...
|
|
| 51 | 151.72.226 | Гайка специальная |
Загрузка ...
|
|
| 52 | 700А.34.00.013 | Втулка |
Загрузка ...
|
|
| 53 | НШ32-0101035В | Муфта угловая |
Загрузка ...
|
|
| 54 | М8х55.7795 | Болт |
Загрузка ...
|
|
| 55 | М10х40.7795 | Болт |
Загрузка ...
|
|
| 56 | М10х65.7795 | Болт |
Загрузка ...
|
|
| 57 | М12х70.7795 | Болт |
Загрузка ...
|
|
| 58 | М14х65.7795 | Болт |
Загрузка ...
|
|
| 59 | М8х25.7796 | Болт |
Загрузка ...
|
|
| 60 | М10x25.7796 | Болт |
Загрузка ...
|
|
| 61 | М12х35.7796 | Болт |
Загрузка ...
|
|
| 62 | М14х35.7796 | Болт |
Загрузка ...
|
|
| 63 | М10.5915 | Гайка |
Загрузка ...
|
|
| 64 | М16.5933 | Гайка |
Загрузка ...
|
|
| 65 | 028-033-30-2-2.9833 | Кольцо |
Загрузка ...
|
|
| 66 | 1Б25.13940 | Кольцо |
Загрузка ...
|
|
| 67 | 1Б72.13941 | Кольцо |
Загрузка ...
|
|
| 68 | 1.3.19853 | Масленка |
Загрузка ...
|
|
| 69 | 865Г.6402 | Шайба |
Загрузка ...
|
|
| 70 | 1065Г.6402 | Шайба |
Загрузка ...
|
|
| 71 | 1265Г.6402 | Шайба |
Загрузка ...
|
|
| 72 | 1465Г.6402 | Шайба |
Загрузка ...
|
|
| 73 | М10x25.22034 | Шпилька |
Загрузка ...
|
|
| 74 | 4x32.397 | Шплинт |
Загрузка ...
|
|
| 75 | 6,3x50.397 | Шплинт |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
