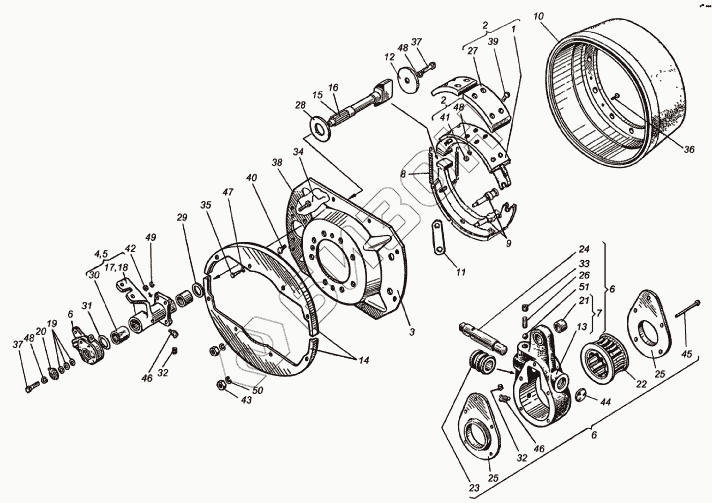

Графический каталог запасных частей к технике: ХТЗ Т-150К (2004). Тормоз колесный
/49.gif)
151.38.013Д-01
151.38.013Д
1
2
2
3
4
5
6
6
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
25
26
27
28
29
30
31
32
32
33
34
35
36
37
37
38
39
40
41
42
43
44
45
46
46
47
48
48
48
49
50
51
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 151.38.013Д-01 | 151.38.013Д-01 | Тормоз левый |
Загрузка ...
|
|
| 151.38.013Д | 151.38.013Д | Тормоз правый |
Загрузка ...
|
|
| 1 | 151.38.048 | Колодка |
Загрузка ...
|
|
| 2 | 151.38.049-1 | Колодка |
Загрузка ...
|
|
| 3 | 151.38.050-5 | Щит |
Загрузка ...
|
|
| 4 | 151.38.053 | Кронштейн правый |
Загрузка ...
|
|
| 5 | 151.38.053-01 | Кронштейн левый |
Загрузка ...
|
|
| 6 | 120.3501136 | Рычаг регулировочный |
Загрузка ...
|
|
| 7 | 120.3501137 | Корпус |
Загрузка ...
|
|
| 8 | 151.38.104-1 | Пружина |
Загрузка ...
|
|
| 9 | 151.38.105 | Ось |
Загрузка ...
|
|
| 10 | 151.38.114-2 | Барабан |
Загрузка ...
|
|
| 11 | 151.38.118 | Стяжка |
Загрузка ...
|
|
| 12 | 151.38.122 | Шайба |
Загрузка ...
|
|
| 13 | 151.38.138 | Корпус |
Загрузка ...
|
|
| 14 | 151.38.141-4 | Обод |
Загрузка ...
|
|
| 15 | 151.38.209-4 | Кулак правый |
Загрузка ...
|
|
| 16 | 151.38.209-4-01 | Кулак левый |
Загрузка ...
|
|
| 17 | 151.38.213 | Кронштейн |
Загрузка ...
|
|
| 18 | 151.38.213-01 | Кронштейн |
Загрузка ...
|
|
| 19 | 151.38.215 | Шайба |
Загрузка ...
|
|
| 20 | 151.38.216-1 | Шайба |
Загрузка ...
|
|
| 21 | 120.3501139 | Втулка |
Загрузка ...
|
|
| 22 | 120.3501140 | Шестерня |
Загрузка ...
|
|
| 23 | 120.3501141 | Червяк |
Загрузка ...
|
|
| 24 | 120.3501142 | Ось |
Загрузка ...
|
|
| 25 | 120.3501143 | Крышка |
Загрузка ...
|
|
| 26 | 120.3501144 | Пружина |
Загрузка ...
|
|
| 27 | 125.38.102Д | Накладка |
Загрузка ...
|
|
| 28 | 125.38.210 | Шайба опорная |
Загрузка ...
|
|
| 29 | 125.38.212 | Кольцо войлочное |
Загрузка ...
|
|
| 30 | 125.38.215 | Втулка |
Загрузка ...
|
|
| 31 | 125.41.204-10 | Шайба |
Загрузка ...
|
|
| 32 | 150.41.299 | Колпачок масленки |
Загрузка ...
|
|
| 33 | 305002-П | Пробка |
Загрузка ...
|
|
| 34 | ПЖ-2х360 | Проволока |
Загрузка ...
|
|
| 35 | М8х12.7796 | Болт |
Загрузка ...
|
|
| 36 | М10x20.7796 | Болт |
Загрузка ...
|
|
| 37 | М10x30.7796 | Болт |
Загрузка ...
|
|
| 38 | 3М12х35.7796 | Болт |
Загрузка ...
|
|
| 39 | М10х25.17475 | Винт |
Загрузка ...
|
|
| 40 | М10x25.17475 | Винт |
Загрузка ...
|
|
| 41 | М10.5915 | Гайка |
Загрузка ...
|
|
| 42 | М12.5915 | Гайка |
Загрузка ...
|
|
| 43 | М20.5929 | Гайка |
Загрузка ...
|
|
| 44 | 16.3111 | Заглушка |
Загрузка ...
|
|
| 45 | 10x42.10299 | Заклепка |
Загрузка ...
|
|
| 46 | 1.3.19853 | Масленка |
Загрузка ...
|
|
| 47 | 865Г.6402 | Шайба |
Загрузка ...
|
|
| 48 | 1065Г.6402 | Шайба |
Загрузка ...
|
|
| 49 | 1265Г.6402 | Шайба |
Загрузка ...
|
|
| 50 | 2065Г.6402 | Шайба |
Загрузка ...
|
|
| 51 | 7.938-200.3722 | Шарик |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
