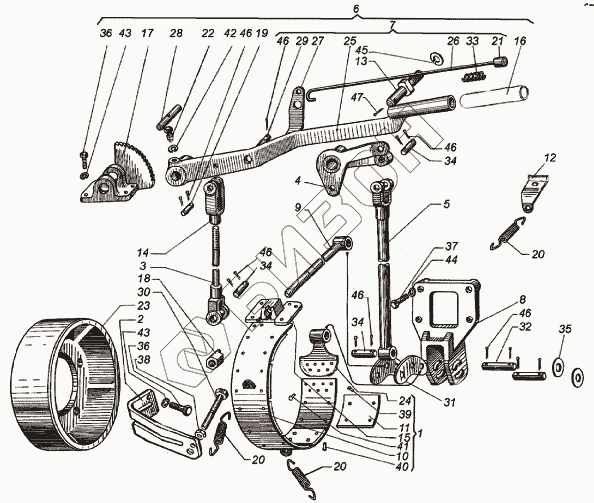

Графический каталог запасных частей к технике: ХТЗ Т-150К (2004). Тормоз стояночный
/71.gif)
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
20
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
34
34
35
36
36
37
38
39
40
41
42
43
43
44
45
46
46
46
46
46
46
47
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | 151.46.011-1 | Лента центрального тормоза |
Загрузка ...
|
|
| 2 | 151.46.014А | Кронштейн |
Загрузка ...
|
|
| 3 | 151.46.019 | Тяга в сборе |
Загрузка ...
|
|
| 4 | 151.46.022-2 | Рычаг переходной в сборе |
Загрузка ...
|
|
| 5 | 151.46.029 | Ушко |
Загрузка ...
|
|
| 6 | 151.46.035 | Рычаг |
Загрузка ...
|
|
| 7 | 125.46.016 | Рычаг центрального тормоза в сборе |
Загрузка ...
|
|
| 8 | 151.46.102-2 | Кронштейн центрального тормоза |
Загрузка ...
|
|
| 9 | 151.46.108 | Тяга ленты |
Загрузка ...
|
|
| 10 | 151.46.111-1 | Лента |
Загрузка ...
|
|
| 11 | 151.46.112 | Колодка |
Загрузка ...
|
|
| 12 | 151.46.115-1 | Кронштейн |
Загрузка ...
|
|
| 13 | 151.46.120 | Ось рычага |
Загрузка ...
|
|
| 14 | 151.46.123 | Вилка |
Загрузка ...
|
|
| 15 | 151.46.124 | Кронштейн |
Загрузка ...
|
|
| 16 | 151.46.125 | Трубка |
Загрузка ...
|
|
| 17 | 151.46.222-1 | Кронштейн рычага |
Загрузка ...
|
|
| 18 | 151.46.234 | Гайка регулировочная |
Загрузка ...
|
|
| 19 | 5.22.213 | Ось рычага фиксатора |
Загрузка ...
|
|
| 20 | 5.23.133 | Пружина для оттяжки тормозных лент |
Загрузка ...
|
|
| 21 | 54.20.401 | Кнопка |
Загрузка ...
|
|
| 22 | 125.37.270 | Винт установочный |
Загрузка ...
|
|
| 23 | 125.46.101-1А | Барабан |
Загрузка ...
|
|
| 24 | 125.46.110 | Ушко ленты |
Загрузка ...
|
|
| 25 | 125.46.116 | Рычаг центрального тормоза |
Загрузка ...
|
|
| 26 | 125.46.117 | Тяга |
Загрузка ...
|
|
| 27 | 125.46.118 | Фиксатор |
Загрузка ...
|
|
| 28 | 125.46.223 | Валик |
Загрузка ...
|
|
| 29 | 125.46.225 | Палец |
Загрузка ...
|
|
| 30 | 150.23.161 | Болт регулировочный |
Загрузка ...
|
|
| 31 | А5.23.107-1 | Рычаг тормоза |
Загрузка ...
|
|
| 32 | А5.23.155 | Палец пружины тормоза |
Загрузка ...
|
|
| 33 | А20.3.01 | Пружина |
Загрузка ...
|
|
| 34 | A40.1S.01 | Палец |
Загрузка ...
|
|
| 35 | ШШс-14x24x2 | Шайба |
Загрузка ...
|
|
| 36 | М10x25.7796 | Болт |
Загрузка ...
|
|
| 37 | М12х35.7796 | Болт |
Загрузка ...
|
|
| 38 | М10.5915 | Гайка |
Загрузка ...
|
|
| 39 | 4x12.10300 | Заклёпка |
Загрузка ...
|
|
| 40 | 4x20.10300 | Заклёпка |
Загрузка ...
|
|
| 41 | 6x20.10299 | Заклёпка |
Загрузка ...
|
|
| 42 | 865Г.6402 | Шайба |
Загрузка ...
|
|
| 43 | 1065Г.6402 | Шайба |
Загрузка ...
|
|
| 44 | 1265Г.6402 | Шайба |
Загрузка ...
|
|
| 45 | 18Т65Г.6402 | Шайба |
Загрузка ...
|
|
| 46 | 3.2x20.397 | Шплинт |
Загрузка ...
|
|
| 47 | 3.2x25.397 | Шплинт |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
