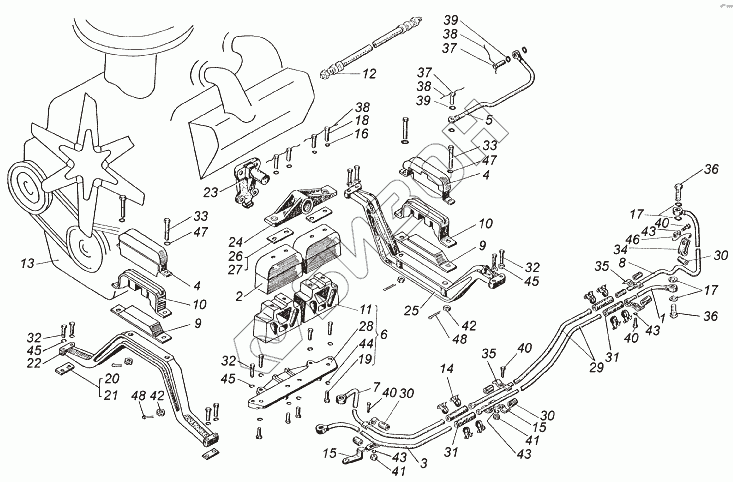

Графический каталог запасных частей к технике: ХТЗ Т-150К (2004). Установка двигателя
/4.gif)
151.00.001-1
1
2
3
4
4
5
6
7
8
9
9
10
10
11
12
13
14
15
15
16
17
17
18
19
20
21
22
23
24
25
26
27
28
29
30
30
30
31
31
32
32
32
33
33
34
35
35
36
36
37
37
38
38
38
39
39
40
40
40
40
41
41
42
42
43
43
43
43
44
45
45
45
46
47
47
48
48
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 151.00.001-1 | 151.00.001-1 | Дизель СМД-63 |
Загрузка ...
|
|
| 1 | 150.00.011 | Трубка топливопровода в сборе |
Загрузка ...
|
|
| 2 | 150.00.014А | Кожух защитный |
Загрузка ...
|
|
| 3 | 150.00.019-9 | Топливопровод |
Загрузка ...
|
|
| 4 | 150.00.033-1А | Колпак защитный в сборе |
Загрузка ...
|
|
| 5 | 150.00.049-1А | Шланг |
Загрузка ...
|
|
| 6 | 150.00.064-1 | Кронштейн опорный с подушками |
Загрузка ...
|
|
| 7 | 150.00.065-9 | Топливопровод |
Загрузка ...
|
|
| 8 | 150.00.066-1 | Трубка сливная задняя |
Загрузка ...
|
|
| 9 | 150.00.073 | Подушка |
Загрузка ...
|
|
| 10 | 150.00.074 | Скоба |
Загрузка ...
|
|
| 11 | 150.00.075 | Подушка |
Загрузка ...
|
|
| 12 | 150.00.076 | Трубка |
Загрузка ...
|
|
| 13 | 63-00001.00 | Дизель СМД-63 |
Загрузка ...
|
|
| 14 | ХС-18 | Хомутик стяжной |
Загрузка ...
|
|
| 15 | 151.00.110 | Кронштейн |
Загрузка ...
|
|
| 16 | 14.57.223 | Шайба штампованная |
Загрузка ...
|
|
| 17 | 16-006 | Прокладка |
Загрузка ...
|
|
| 18 | 74.37.437 | Болт |
Загрузка ...
|
|
| 19 | 74.37.437-01 | Болт |
Загрузка ...
|
|
| 20 | 120.00.108-1 | Подкладка |
Загрузка ...
|
|
| 21 | 120.00.108-1-01 | Подкладка |
Загрузка ...
|
|
| 22 | 150.00.101-2А | Опора |
Загрузка ...
|
|
| 23 | 150.00.102-1 | Кронштейн |
Загрузка ...
|
|
| 24 | 150.00.103-5 | Опора |
Загрузка ...
|
|
| 25 | 150.00.104-1Б | Опора |
Загрузка ...
|
|
| 26 | 150.00.109 | Прокладка регулировочная |
Загрузка ...
|
|
| 27 | 150.00.109-01 | Прокладка |
Загрузка ...
|
|
| 28 | 150.00.169-2А | Кронштейн опорный |
Загрузка ...
|
|
| 29 | 150.00.176-5 | Трубка |
Загрузка ...
|
|
| 30 | 150.00.182А | Трубка проставочная |
Загрузка ...
|
|
| 31 | 150.00.227 | Шланг |
Загрузка ...
|
|
| 32 | 150.00.246 | Болт по ГОСТ 7796-62 |
Загрузка ...
|
|
| 33 | 150.00.257 | Болт |
Загрузка ...
|
|
| 34 | 150.00.271 | Скоба |
Загрузка ...
|
|
| 35 | 150.55.191 | Прижим |
Загрузка ...
|
|
| 36 | А12.01.003-03 | Болт |
Загрузка ...
|
|
| 37 | БПУс-10 | Болт поворотного угольника |
Загрузка ...
|
|
| 38 | ПЖ-1,6х160 | Проволока |
Загрузка ...
|
|
| 39 | ШПУ-10 | Шайба поворотного угольника |
Загрузка ...
|
|
| 40 | М10x25.7796 | Болт |
Загрузка ...
|
|
| 41 | М10.5915 | Гайка |
Загрузка ...
|
|
| 42 | М14х1,5.5918 | Гайка |
Загрузка ...
|
|
| 43 | 1065Г.6402 | Шайба |
Загрузка ...
|
|
| 44 | 12ОТ65Г.6402 | Шайба |
Загрузка ...
|
|
| 45 | 14ОТ65Г.6402 | Шайба |
Загрузка ...
|
|
| 46 | 10.04.11371 | Шайба |
Загрузка ...
|
|
| 47 | 14.04.11371 | Шайба |
Загрузка ...
|
|
| 48 | 3,2x25.379 | Шплинт |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
