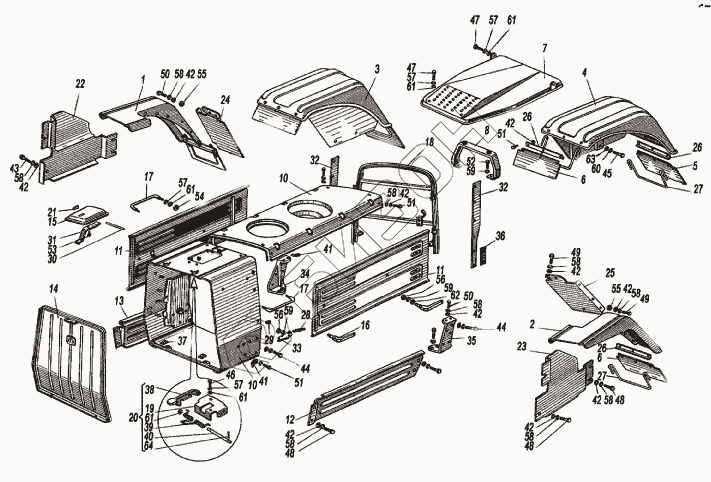

Графический каталог запасных частей к технике: ХТЗ Т-150К (2004). Облицовка
/72.gif)
151.47.001-2-04
151.47.001-2-03
151.47.001-2-05
1
2
3
4
5
6
6
7
8
10
10
10
10
11
11
11
11
12
13
14
15
16
17
17
18
19
20
21
22
23
24
25
26
26
26
27
27
28
29
30
31
32
32
33
34
35
36
37
38
39
40
41
41
42
42
42
42
42
42
42
42
42
42
43
44
44
45
46
47
47
48
48
48
49
49
50
50
51
51
51
52
53
54
55
55
56
56
57
57
57
57
58
58
58
58
58
58
58
58
58
59
59
59
60
61
61
61
61
61
62
63
64
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 151.47.001-2-04 | 151.47.001-2-04 | Облицовка |
Загрузка ...
|
|
| 151.47.001-2-03 | 151.47.001-2-03 | Облицовка |
Загрузка ...
|
|
| 151.47.001-2-05 | 151.47.001-2-05 | Облицовка |
Загрузка ...
|
|
| 1 | 151.47.014-3 | Крыло правое |
Загрузка ...
|
|
| 2 | 151.47.015-3 | Крыло левое |
Загрузка ...
|
|
| 3 | 151.47.016-8 | Крыло заднее правое |
Загрузка ...
|
|
| 4 | 151.47.017-8 | Крыло заднее левое |
Загрузка ...
|
|
| 5 | 151.47.037-1 | Щиток грязевой |
Загрузка ...
|
|
| 6 | 151.47.037-1-01 | Щиток грязевой |
Загрузка ...
|
|
| 7 | 151.47.039 | Платформа |
Загрузка ...
|
|
| 8 | 151.47.040 | Опора платформы |
Загрузка ...
|
|
| 9 | 150.47.011-6 | Ограждение радиатора |
Загрузка ...
|
|
| 9 | 150.47.011-6-03 | Ограждение радиатора |
Загрузка ...
|
|
| 10 | 150.47.012-3 | Капот |
Загрузка ...
|
|
| 10 | 172.47.012-01 | Капот |
Загрузка ...
|
|
| 10 | 151.47.034 | Капот |
Загрузка ...
|
|
| 11 | 150.47.015-4 | Боковина |
Загрузка ...
|
|
| 11 | 172.47.015-1-02 | Боковина правая |
Загрузка ...
|
|
| 11 | 172.47.015-1-03 | Боковина левая |
Загрузка ...
|
|
| 12 | 150.47.017-1 | Брызговик передний левый |
Загрузка ...
|
|
| 13 | 150.47.018-1 | Брызговик передний правый |
Загрузка ...
|
|
| 14 | 150.47.023-4 | Сетка |
Загрузка ...
|
|
| 15 | 150.47.025-3 | Крышка люка |
Загрузка ...
|
|
| 16 | 150.47.046-1 | Ручка надставки |
Загрузка ...
|
|
| 17 | 150.47.053-1 | Ручка |
Загрузка ...
|
|
| 18 | 150.47.058-1А-01 | Рамка |
Загрузка ...
|
|
| 19 | 150.47.062-1А | Корпус |
Загрузка ...
|
|
| 20 | 150.47.063-1А | Защёлка |
Загрузка ...
|
|
| 21 | 150.45.076 | Ручка в сборе |
Загрузка ...
|
|
| 22 | 151.47.124-4 | Брызговик правый |
Загрузка ...
|
|
| 23 | 151.47.125-3 | Брызговик левый |
Загрузка ...
|
|
| 24 | 151.47.126-2 | Лист защитный правый |
Загрузка ...
|
|
| 25 | 151.47.127-2 | Лист защитный левый |
Загрузка ...
|
|
| 26 | 151.47.200 | Планка |
Загрузка ...
|
|
| 27 | 151.47.271 | Пружина |
Загрузка ...
|
|
| 28 | 54.40.448А | Пружина |
Загрузка ...
|
|
| 29 | 125.47.187 | Упор резиновый |
Загрузка ...
|
|
| 30 | 150.47.161-1 | Ось петли люка |
Загрузка ...
|
|
| 31 | 150.47.162-2 | Защелка люка |
Загрузка ...
|
|
| 32 | 15047.187-1 | Прокладка |
Загрузка ...
|
|
| 33 | 150.47.208 | Фиксатор боковины |
Загрузка ...
|
|
| 34 | 150.47.222-3 | Кронштейн правый |
Загрузка ...
|
|
| 35 | 15047.223-3 | Кронштейн левый |
Загрузка ...
|
|
| 36 | 15047.287-1 | Пластина крепления |
Загрузка ...
|
|
| 37 | 150.47.310-1 | Проставка |
Загрузка ...
|
|
| 38 | 150.47.335 | Защелка |
Загрузка ...
|
|
| 39 | 150.47.336 | Пружина |
Загрузка ...
|
|
| 40 | 150.47.337 | Ось |
Загрузка ...
|
|
| 41 | 150.49.144 | Ушко тренчика |
Загрузка ...
|
|
| 42 | ШШс-11x25x2 | Шайба |
Загрузка ...
|
|
| 43 | М10x45.7795 | Болт |
Загрузка ...
|
|
| 44 | М10x55.7795 | Болт |
Загрузка ...
|
|
| 45 | М14x65.7795 | Болт |
Загрузка ...
|
|
| 46 | М8х16.7796 | Болт |
Загрузка ...
|
|
| 47 | М8x20.7796 | Болт |
Загрузка ...
|
|
| 48 | М10x16.7796 | Болт |
Загрузка ...
|
|
| 49 | М10x20.7796 | Болт |
Загрузка ...
|
|
| 50 | М10x25.7796 | Болт |
Загрузка ...
|
|
| 51 | М10x30.7796 | Болт |
Загрузка ...
|
|
| 52 | М12x25.7796 | Болт |
Загрузка ...
|
|
| 53 | 2-5x13.1144 | Шуруп |
Загрузка ...
|
|
| 54 | М8.5915 | Гайка |
Загрузка ...
|
|
| 55 | М10.5915 | Гайка |
Загрузка ...
|
|
| 56 | М12.5915 | Гайка |
Загрузка ...
|
|
| 57 | 865Г.6402 | Шайба |
Загрузка ...
|
|
| 58 | 1065Г.6402 | Шайба |
Загрузка ...
|
|
| 59 | 1265Г.6402 | Шайба |
Загрузка ...
|
|
| 60 | 1465Г.6402 | Шайба |
Загрузка ...
|
|
| 61 | 8.04.11371 | Шайба |
Загрузка ...
|
|
| 62 | 12.04.11371 | Шайба |
Загрузка ...
|
|
| 63 | 14.04.11371 | Шайба |
Загрузка ...
|
|
| 64 | 2x12.397 | Шплинт |
Загрузка ...
|
