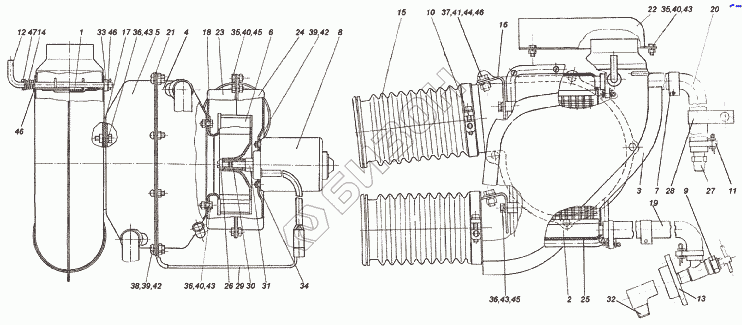

Графический каталог запасных частей к технике: ХТЗ Т-150К (2004). Отопитель
/105.gif)
150.67.041А
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
19
19
20
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
35
36
36
36
37
38
39
39
40
40
40
41
42
42
43
43
43
43
44
45
45
46
46
46
47
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 150.67.041А | 150.67.041А | Отопитель |
Загрузка ...
|
|
| 1 | 150.67.012-2 | Заслонка |
Загрузка ...
|
|
| 2 | 150.67.035 | Радиатор отопителя |
Загрузка ...
|
|
| 3 | 150.67.043-1 | Воздуховод |
Загрузка ...
|
|
| 4 | 150.67.056-1 | Корпус |
Загрузка ...
|
|
| 5 | 150.67.056-1-01 | Корпус |
Загрузка ...
|
|
| 6 | 120.66.058-1 | Колесо |
Загрузка ...
|
|
| 7 | 125.48.040 | Лента крепежная в сборе |
Загрузка ...
|
|
| 8 | ДП77-12/40 | Электродвигатель |
Загрузка ...
|
|
| 9 | ВС-11 | Кран |
Загрузка ...
|
|
| 10 | ХСВА-104 | Хомут |
Загрузка ...
|
|
| 11 | ХСА-28 | Хомут |
Загрузка ...
|
|
| 12 | 150.67.108-3 | Ось |
Загрузка ...
|
|
| 13 | 150.67.174 | Фланец |
Загрузка ...
|
|
| 14 | 150.67.180 | Пружина |
Загрузка ...
|
|
| 15 | 150.67.199-1 | Чехол |
Загрузка ...
|
|
| 16 | 150.67.201-2 | Кронштейн |
Загрузка ...
|
|
| 17 | 150.67.202 | Прокладка |
Загрузка ...
|
|
| 18 | 150.67.205 | Шайба |
Загрузка ...
|
|
| 19 | 150.67.211 | Трубка подачи |
Загрузка ...
|
|
| 19 | 150А.67.103 | Трубка подачи |
Загрузка ...
|
|
| 19 | 150А.67.103-01 | Трубка подачи |
Загрузка ...
|
|
| 20 | 150.67.212 | Трубка слива |
Загрузка ...
|
|
| 20 | 150А.67.103-02 | Трубка слива |
Загрузка ...
|
|
| 21 | 150.67.216 | Прокладка |
Загрузка ...
|
|
| 22 | 150.67.219 | Козырёк |
Загрузка ...
|
|
| 23 | 150.67.232-1А | Кожух |
Загрузка ...
|
|
| 24 | 150.67.233-1А | Кожух |
Загрузка ...
|
|
| 25 | 150.67.242 | Прокладка |
Загрузка ...
|
|
| 26 | 150.66.120 | Винт |
Загрузка ...
|
|
| 27 | 150М.95.308 | Штуцер |
Загрузка ...
|
|
| 28 | 150М.95.931 | Скоба |
Загрузка ...
|
|
| 29 | 15148472-01 | Провод |
Загрузка ...
|
|
| 30 | 120.66.155 | Втулка |
Загрузка ...
|
|
| 31 | 120.66.156 | Гайка |
Загрузка ...
|
|
| 32 | 163.66.119 | Угольник |
Загрузка ...
|
|
| 33 | 17.004В | Сальник |
Загрузка ...
|
|
| 34 | ОТ2.13.066 | Прокладка |
Загрузка ...
|
|
| 35 | М6х12.7798 | Болт |
Загрузка ...
|
|
| 36 | М6х16.7796 | Болт |
Загрузка ...
|
|
| 37 | М8Х20.7796 | Болт |
Загрузка ...
|
|
| 38 | М5х16.17473 | Винт |
Загрузка ...
|
|
| 39 | М5.5927 | Гайка |
Загрузка ...
|
|
| 40 | М6.5915 | Гайка |
Загрузка ...
|
|
| 41 | М8.5915 | Гайка |
Загрузка ...
|
|
| 42 | 565Г.6402 | Шайба |
Загрузка ...
|
|
| 43 | 665Г.6402 | Шайба |
Загрузка ...
|
|
| 44 | 865Г.6402 | Шайба |
Загрузка ...
|
|
| 45 | 6.04.11371 | Шайба |
Загрузка ...
|
|
| 46 | 8.04.11371 | Шайба |
Загрузка ...
|
|
| 47 | 2,5x20.397 | Шплинт |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
