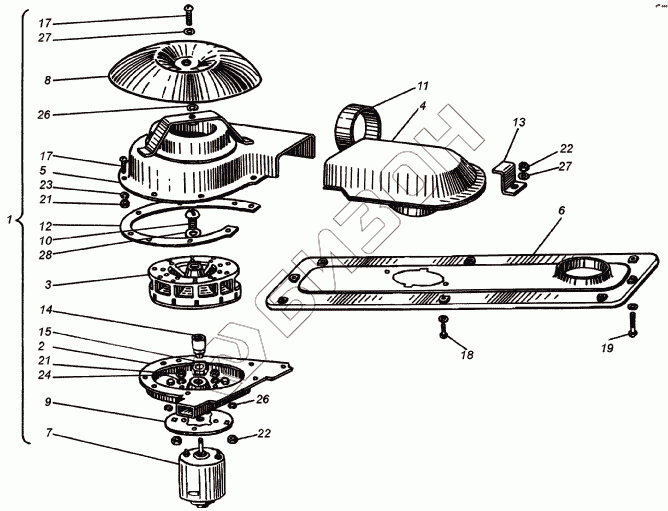

Графический каталог запасных частей к технике: ХТЗ Т-150К (2004). Вентиляция кабины
/104.gif)
150.66.025-3
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
17
17
18
19
21
21
22
22
23
24
26
26
27
27
28
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 150.66.025-3 | 150.66.025-3 | Вентиляция кабины |
Загрузка ...
|
|
| 1 | 150.66.010-3 | Вентилятор пылеотделитель |
Загрузка ...
|
|
| 2 | 150.66.011 | Корпус нижний в сборе |
Загрузка ...
|
|
| 3 | 150.66.012-А | Колесо |
Загрузка ...
|
|
| 4 | 150.66.015-2 | Патрубок |
Загрузка ...
|
|
| 5 | 150.66.019-1 | Корпус верхний |
Загрузка ...
|
|
| 6 | 150.66.024 | Крышка |
Загрузка ...
|
|
| 7 | ДП77-12/40 | Электродвигатель |
Загрузка ...
|
|
| 8 | 150.66.102-2 | Колпак |
Загрузка ...
|
|
| 9 | 150.66.110 | Прокладка |
Загрузка ...
|
|
| 10 | 150.66.120 | Винт |
Загрузка ...
|
|
| 11 | 150.66.127-2 | Кольцо уплотнительное |
Загрузка ...
|
|
| 12 | 150.66.148 | Прокладка регулировочная |
Загрузка ...
|
|
| 13 | 150.66.150 | Планка |
Загрузка ...
|
|
| 14 | 120.66.155 | Втулка |
Загрузка ...
|
|
| 15 | 120.66.156 | Гайка |
Загрузка ...
|
|
| 16 | М4х12.17473 | Винт |
Загрузка ...
|
|
| 17 | М6х16.17473 | Винт |
Загрузка ...
|
|
| 18 | М6х18.17473 | Винт |
Загрузка ...
|
|
| 19 | М6х22.17473 | Винт |
Загрузка ...
|
|
| 20 | М4.5927 | Гайка |
Загрузка ...
|
|
| 21 | М5.5927 | Гайка |
Загрузка ...
|
|
| 22 | М6.5915 | Гайка |
Загрузка ...
|
|
| 23 | 465Г.6402 | Шайба |
Загрузка ...
|
|
| 24 | 565Г.6402 | Шайба |
Загрузка ...
|
|
| 25 | 665Г.6402 | Шайба |
Загрузка ...
|
|
| 26 | 1265Г.6402 | Шайба |
Загрузка ...
|
|
| 27 | 6.04.11371 | Шайба |
Загрузка ...
|
|
| 28 | 8.04.11371 | Шайба |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
