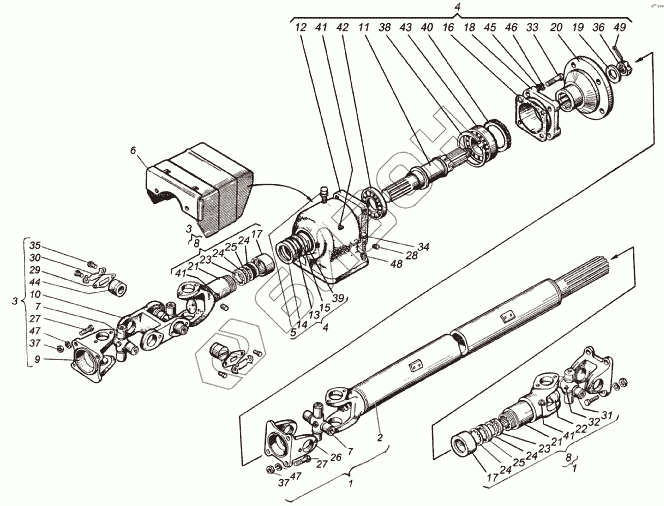

Графический каталог запасных частей к технике: ХТЗ Т-150К (2004). Вал отбора мощности
/61.gif)
151.41.001-2
1
1
2
3
3
4
4
5
6
7
7
8
8
9
10
11
12
13
14
15
16
17
17
18
19
20
21
21
22
23
23
24
24
24
24
25
25
26
27
27
28
29
30
31
32
33
34
35
36
37
37
38
39
40
41
41
41
42
43
44
45
46
47
47
48
49
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 151.41.001-2 | 151.41.001-2 | Вал отбора мощности с приводом в сборе |
Загрузка ...
|
|
| 1 | 151.41.019-1 | Вал карданный в сборе |
Загрузка ...
|
|
| 2 | 151.41.020-1 | Трубка в сборе |
Загрузка ...
|
|
| 3 | 151.41.021-1 | Шарнир двойной в сборе |
Загрузка ...
|
|
| 4 | 151.41.023 | Опора промежуточная в сборе |
Загрузка ...
|
|
| 5 | 125.72.019 | Сапун в сборе |
Загрузка ...
|
|
| 6 | 150.41.020-2 | Кожух ограждения в сборе |
Загрузка ...
|
|
| 7 | 150.41.045 | Крестовина кардана в сборе |
Загрузка ...
|
|
| 8 | 150.41.060 | Вилка скользящая в сборе |
Загрузка ...
|
|
| 9 | 151.41.124-1 | Вилка |
Загрузка ...
|
|
| 10 | 151.41.125-1 | Вилка двойного шарнира |
Загрузка ...
|
|
| 11 | 151.41.126 | Вал опоры |
Загрузка ...
|
|
| 12 | 151.41.127В | Корпус опоры |
Загрузка ...
|
|
| 13 | 125.41.141 | Сальник |
Загрузка ...
|
|
| 14 | 125.41.142 | Корпус сальника |
Загрузка ...
|
|
| 15 | 125.41.204 | Шайба сальника |
Загрузка ...
|
|
| 16 | 150.41.135-1 | Прокладка |
Загрузка ...
|
|
| 17 | 150.41.152 | Обойма |
Загрузка ...
|
|
| 18 | 150.41.216-1В | Корпус |
Загрузка ...
|
|
| 19 | 150.41.254 | Шайба упорная |
Загрузка ...
|
|
| 20 | 150.41.275-1 | Муфта фланца |
Загрузка ...
|
|
| 21 | 150.41.277-2 | Вилка скользящая |
Загрузка ...
|
|
| 22 | 150.41.278 | Заглушка |
Загрузка ...
|
|
| 23 | 150.41.279 | Кольцо уплотнительное внутреннее |
Загрузка ...
|
|
| 24 | 150.41.280 | Шайба |
Загрузка ...
|
|
| 25 | 150.41.281 | Кольцо уплотнительное наружное |
Загрузка ...
|
|
| 26 | 150.41.287-1 | Вилка |
Загрузка ...
|
|
| 27 | 150.41.293 | Болт |
Загрузка ...
|
|
| 28 | 150.41.299 | Колпачок масленки |
Загрузка ...
|
|
| 29 | А62.02.006-01 | Пластина опорная |
Загрузка ...
|
|
| 30 | А62.02.007-01 | Пластина стопорная |
Загрузка ...
|
|
| 31 | А62.03.001 | Крестовина кардана |
Загрузка ...
|
|
| 32 | А62.03.100 | Масленка |
Загрузка ...
|
|
| 33 | М10x35.7796 | Болт |
Загрузка ...
|
|
| 34 | М12x35.7796 | Болт |
Загрузка ...
|
|
| 35 | М8х1х16.7796 | Болт |
Загрузка ...
|
|
| 36 | М20х1,5.5933 | Гайка |
Загрузка ...
|
|
| 37 | М14х1,5.5915 | Гайка |
Загрузка ...
|
|
| 38 | 2В90.13941 | Кольцо |
Загрузка ...
|
|
| 39 | 1.2-38x58-1.8752 | Манжета |
Загрузка ...
|
|
| 40 | 1.2-55x80-1.8752 | Манжета |
Загрузка ...
|
|
| 41 | 1.3.19853 | Масленка |
Загрузка ...
|
|
| 42 | 208.8338 | Подшипник |
Загрузка ...
|
|
| 43 | 308.8338 | Подшипник |
Загрузка ...
|
|
| 44 | 804805К2С10 | Подшипник специальный |
Загрузка ...
|
|
| 45 | 10.04.11371 | Шайба |
Загрузка ...
|
|
| 46 | 1065Г.6402 | Шайба |
Загрузка ...
|
|
| 47 | 1465Г.6402 | Шайба |
Загрузка ...
|
|
| 48 | 12Т65Г.6402 | Шайба |
Загрузка ...
|
|
| 49 | 4x32.397 | Шплинт |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
