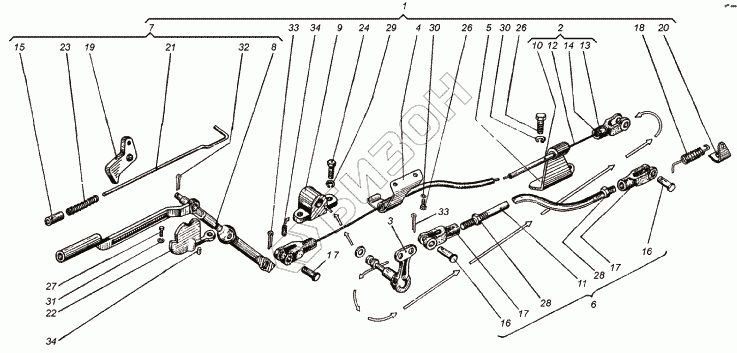

Графический каталог запасных частей к технике: ХТЗ Т-150К (2004). Вал отбора мощности
/62.gif)
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
16
17
17
17
18
19
20
21
22
23
24
26
26
27
28
28
29
30
30
31
32
33
33
34
34
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | 151.41.012 | Механизм управления |
Загрузка ...
|
|
| 2 | 151.41.013-2 | Трос в сборе |
Загрузка ...
|
|
| 3 | 151.41.014-1 | Рычаг |
Загрузка ...
|
|
| 4 | 151.41.015-3 | Кронштейн кабины |
Загрузка ...
|
|
| 5 | 151.41.022-1 | Кронштейн упора в сборе |
Загрузка ...
|
|
| 6 | 151.41.024 | Тяга |
Загрузка ...
|
|
| 7 | 150.41.050-4 | Рычаг |
Загрузка ...
|
|
| 8 | 150.41.052-4 | Рычаг |
Загрузка ...
|
|
| 9 | 151.41.101-1 | Корпус |
Загрузка ...
|
|
| 10 | 151.41.106-3 | Оболочка троса |
Загрузка ...
|
|
| 11 | 151.41.109-2А | Тяга |
Загрузка ...
|
|
| 12 | 151.41112-3 | Трос |
Загрузка ...
|
|
| 13 | 151.41.121 | Вилка |
Загрузка ...
|
|
| 14 | 151.41.122 | Наконечник |
Загрузка ...
|
|
| 15 | 54.20.401 | Кнопка |
Загрузка ...
|
|
| 16 | 54.20.405 | Палец |
Загрузка ...
|
|
| 17 | 150.20.278 | Вилка |
Загрузка ...
|
|
| 18 | 150.41.118А | Пружина |
Загрузка ...
|
|
| 19 | 150.41.188-1 | Фиксатор |
Загрузка ...
|
|
| 20 | 150.41.221-3 | Ушко пружины |
Загрузка ...
|
|
| 21 | 150.41.229-4 | Тяга |
Загрузка ...
|
|
| 22 | 150.41.368А | Сектор |
Загрузка ...
|
|
| 23 | А20.3.01 | Пружина |
Загрузка ...
|
|
| 24 | М8x207796 | Болт |
Загрузка ...
|
|
| 25 | М10x16.7796 | Болт |
Загрузка ...
|
|
| 26 | М10x20.7796 | Болт |
Загрузка ...
|
|
| 27 | М6х16.7798 | Болт |
Загрузка ...
|
|
| 28 | М10.5915 | Гайка |
Загрузка ...
|
|
| 29 | 865Г.6402 | Шайба |
Загрузка ...
|
|
| 30 | 1065Г.6402 | Шайба |
Загрузка ...
|
|
| 31 | 665Г.6402 | Шайба |
Загрузка ...
|
|
| 32 | 2,5x16.397 | Шплинт |
Загрузка ...
|
|
| 33 | 3,2x20.397 | Шплинт |
Загрузка ...
|
|
| 34 | 6x12.3128 | Штифт |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
