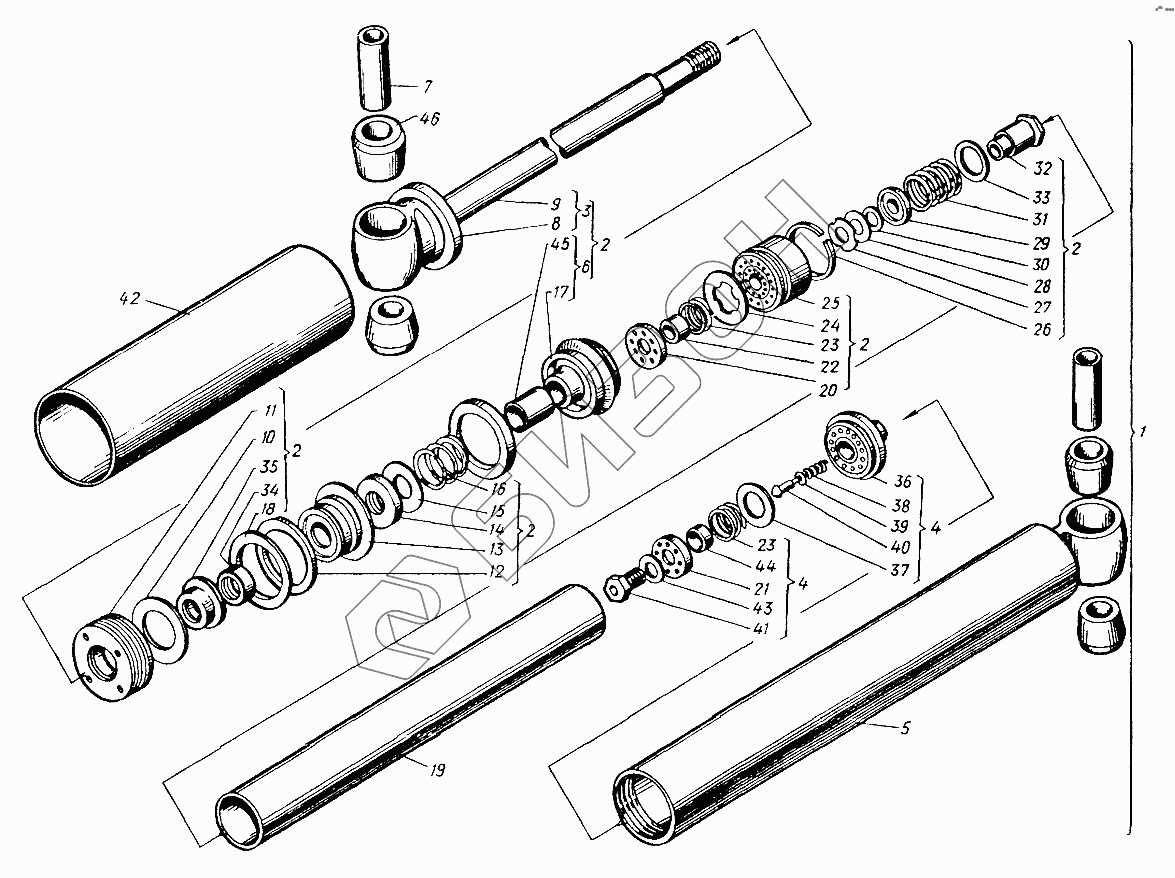

Графический каталог запасных частей к технике: ХТЗ Т-151К-08. Амортизатор
1
2
2
2
2
2
3
4
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | 151.31.011 | Амортизатор передней подвески в сборе |
Загрузка ...
|
|
| 2 | 151.31.015 | Шток амортизатора в сборе |
Загрузка ...
|
|
| 3 | 151.31.016 | Шток с проушиной в сборе |
Загрузка ...
|
|
| 4 | 151.31.017 | Клапан сжатия в сборе |
Загрузка ...
|
|
| 5 | 151.31.018 | Резервуар с проушиной в сборе |
Загрузка ...
|
|
| 6 | 151.31.019 | Направляющая штока в сборе |
Загрузка ...
|
|
| 7 | 151.31.125 | Втулка |
Загрузка ...
|
|
| 8 | 151.31.131 | Проушина верхняя |
Загрузка ...
|
|
| 9 | 151.31.132 | Шток |
Загрузка ...
|
|
| 10 | 151.31.133 | Прокладка гайки резервуара |
Загрузка ...
|
|
| 11 | 151.31.134 | Гайка резервуара |
Загрузка ...
|
|
| 12 | 151.31.135 | Кольцо уплотнительное резервуара |
Загрузка ...
|
|
| 13 | 151.31.136 | Обойма сальников |
Загрузка ...
|
|
| 14 | 151.31.137 | Сальник штока |
Загрузка ...
|
|
| 15 | 151.31.138 | Шайба сальника штока |
Загрузка ...
|
|
| 16 | 151.31.139 | Пружина сальника штока |
Загрузка ...
|
|
| 17 | 151.31.140 | Направляющая штока |
Загрузка ...
|
|
| 18 | 151.31.141 | Шайба |
Загрузка ...
|
|
| 19 | 151.31.142 | Цилиндр |
Загрузка ...
|
|
| 20 | 151.31.143 | Тарелка ограничительная перепускного клапана |
Загрузка ...
|
|
| 21 | 151.31.143-01 | Тарелка ограничительная перепускного клапана |
Загрузка ...
|
|
| 22 | 151.31.144 | Втулка перепускного клапана |
Загрузка ...
|
|
| 23 | 151.31.145 | Пружина перепускного клапана |
Загрузка ...
|
|
| 24 | 151.31.146 | Тарелка перепускного клапана |
Загрузка ...
|
|
| 25 | 151.31.147 | Поршень |
Загрузка ...
|
|
| 26 | 151.31.148 | Кольцо поршневое |
Загрузка ...
|
|
| 27 | 151.31.149 | Диск дроссельный клапана отбоя |
Загрузка ...
|
|
| 28 | 151.31.150 | Диск клапана отбоя |
Загрузка ...
|
|
| 29 | 151.31.151 | Тарелка клапана отбоя |
Загрузка ...
|
|
| 30 | 151.31.152 | Шайба клапана отбоя |
Загрузка ...
|
|
| 31 | 151.31.153 | Пружина клапана отбоя |
Загрузка ...
|
|
| 32 | 151.31.154 | Гайка клапана отбоя |
Загрузка ...
|
|
| 33 | 151.31.155 | Шайба регулировочная клапана отбоя |
Загрузка ...
|
|
| 34 | 151.31.156 | Сальник штока верхний |
Загрузка ...
|
|
| 35 | 151.31.157 | Обойма верхнего сальника |
Загрузка ...
|
|
| 36 | 151.31.158 | Корпус клапана сжатия |
Загрузка ...
|
|
| 37 | 151.51.160 | Тарелка |
Загрузка ...
|
|
| 38 | 151.31.161 | Пружина клапана сжатия |
Загрузка ...
|
|
| 39 | 151.31.163 | Шайба регулировочная клапана сжатия |
Загрузка ...
|
|
| 40 | 151.31.164 | Стержень клапана сжатия |
Загрузка ...
|
|
| 41 | 151.31.165 | Гайка клапана сжатия |
Загрузка ...
|
|
| 42 | 151.31.168 | Кожух |
Загрузка ...
|
|
| 43 | 151.31.169 | Шайба регулировочная |
Загрузка ...
|
|
| 44 | 151.31.170 | Втулка впускного клапана |
Загрузка ...
|
|
| 45 | 151.31.171 | Втулка направляющей штока |
Загрузка ...
|
|
| 46 | 151.31.172 | Втулка по ГОСТ 11728-66 |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
