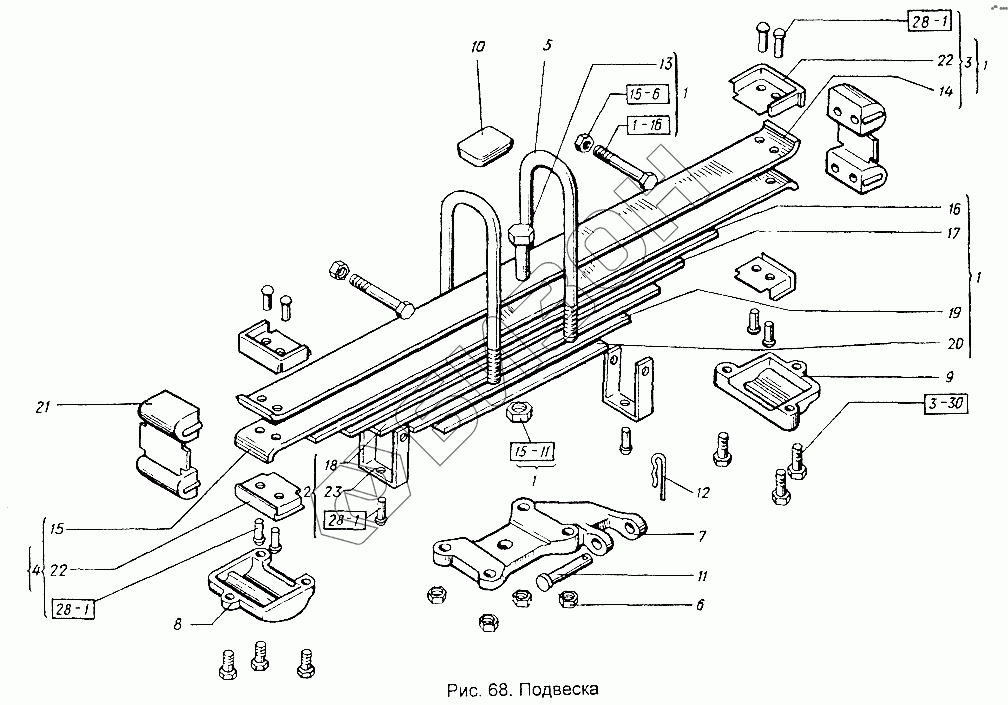

Графический каталог запасных частей к технике: ХТЗ Т-151К-08. Подвеска
151.31.001-1А
10x24.37.001.153
10x24.37.001.153
10x24.37.001.153
М16.5915
М10.5915
М10.5915
М14x50.7796
М10x120.7795
1
1
1
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
22
23
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 151.31.001-1А | 151.31.001-1А | Подвеска |
Загрузка ...
|
|
| 10x24.37.001.153 | 10x24.37.001.153 | Заклепка |
Загрузка ...
|
|
| М16.5915 | М16.5915 | Гайка |
Загрузка ...
|
|
| М10.5915 | М10.5915 | Гайка |
Загрузка ...
|
|
| М10.5915 | М10.5915 | Гайка |
Загрузка ...
|
|
| М14x50.7796 | М14x50.7796 | Болт |
Загрузка ...
|
|
| М10x120.7795 | М10x120.7795 | Болт (d=10, l=120, L0=26, H=6, S=14) |
Загрузка ...
|
|
| 1 | 214-2902012-05 | Рессора |
Загрузка ...
|
|
| 2 | 214-2902052-05 | Лист №5 с хомутами |
Загрузка ...
|
|
| 3 | 214-2902074-05 | Лист №1 с чашками |
Загрузка ...
|
|
| 4 | 214-2902076-05 | Лист №2 с чашками |
Загрузка ...
|
|
| 5 | 151.31.101-2 | Стремянка |
Загрузка ...
|
|
| 6 | 151.31.106А | Гайка |
Загрузка ...
|
|
| 7 | 151.31.110-1А | Подкладка |
Загрузка ...
|
|
| 8 | 151.31.111-1 | Крышка |
Загрузка ...
|
|
| 9 | 151.31.112-1 | Крышка |
Загрузка ...
|
|
| 10 | 125.31.105А | Буфер |
Загрузка ...
|
|
| 11 | 125.56.192 | Ось 22-22х/5х105 ГОСТ 9650-71 |
Загрузка ...
|
|
| 12 | 151.58.121 | Шплинт |
Загрузка ...
|
|
| 13 | 214-2902032-02 | Болт |
Загрузка ...
|
|
| 14 | 214-2902101-05 | Лист №1 |
Загрузка ...
|
|
| 15 | 214-2902102-05 | Лист №2 |
Загрузка ...
|
|
| 16 | 214-2902103-05 | Лист №3 |
Загрузка ...
|
|
| 17 | 214-2902104-05 | Лист №4 |
Загрузка ...
|
|
| 18 | 214-2902105-05 | Лист №5 |
Загрузка ...
|
|
| 19 | 214-2902106-05 | Лист №6 |
Загрузка ...
|
|
| 20 | 214-2902107-05 | Лист №7 |
Загрузка ...
|
|
| 21 | 214-2902430А2 | Подушка |
Загрузка ...
|
|
| 22 | 255Б-2902036 | Чашка |
Загрузка ...
|
|
| 23 | 695Е-2912061-01 | Хомут |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
