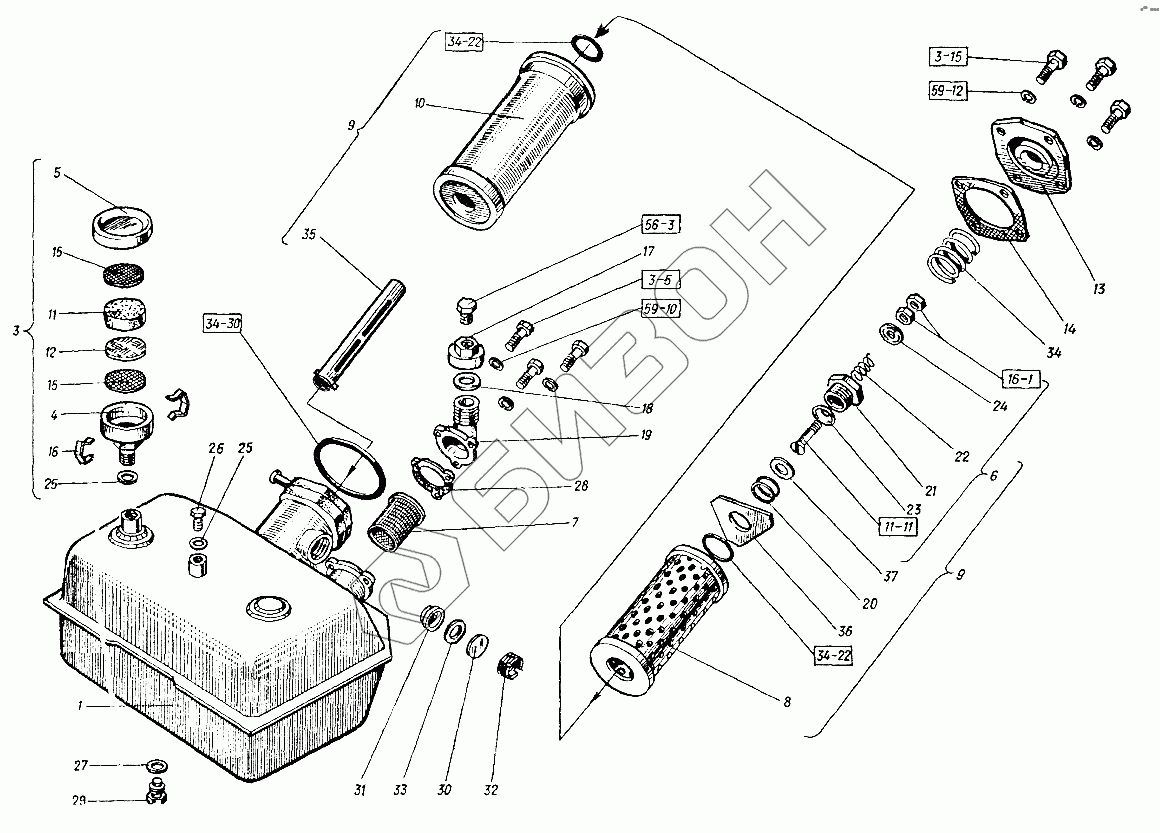

Графический каталог запасных частей к технике: ХТЗ Т-151К-08. Бак гидравлической системы с фильтром
8.65Г.6402
10.65Г.6402
КГ 3/8"
042-050-46-2-2.9833
042-050-46-2-2.9833
115-125-58-2-2.9833
2М6.5916
М6х40.17475
М8х25.7796
М10x25.7796
1
1
3
4
5
6
7
8
9
9
10
11
12
13
14
15
15
16
17
18
19
20
21
22
23
24
25
25
26
27
28
29
30
31
32
33
34
35
36
37
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 8.65Г.6402 | 8.65Г.6402 | Шайба |
Загрузка ...
|
|
| 10.65Г.6402 | 10.65Г.6402 | Шайба |
Загрузка ...
|
|
| КГ 3/8" | КГ 3/8" | Пробка (L=21, H=5, S=19) |
Загрузка ...
|
|
| 042-050-46-2-2.9833 | 042-050-46-2-2.9833 | Кольцо |
Загрузка ...
|
|
| 115-125-58-2-2.9833 | 115-125-58-2-2.9833 | Кольцо |
Загрузка ...
|
|
| 2М6.5916 | 2М6.5916 | Гайка (d=6, H=4, S=10) |
Загрузка ...
|
|
| М6х40.17475 | М6х40.17475 | Винт (d=6, l=40, L0=18, H=3, D=11) |
Загрузка ...
|
|
| М8х25.7796 | М8х25.7796 | Болт |
Загрузка ...
|
|
| М10x25.7796 | М10x25.7796 | Болт |
Загрузка ...
|
|
| 1 | 151.57.032-8 | Бак |
Загрузка ...
|
|
| 1 | 151.57.031-8 | Бак |
Загрузка ...
|
|
| 3 | 151.57.039 | Сапун в сборе |
Загрузка ...
|
|
| 4 | 151.57.044 | Корпус сапуна в сборе |
Загрузка ...
|
|
| 5 | 151.57.049 | Стакан верхний в сборе |
Загрузка ...
|
|
| 6 | 8.20.000А | Клапан |
Загрузка ...
|
|
| 7 | 150.55.062 | Фильтр заливной в сборе |
Загрузка ...
|
|
| 8 | 761-00-00-00 | Элемент фильтрующий |
Загрузка ...
|
|
| 9 | А28.04-00-000 | Фильтр |
Загрузка ...
|
|
| 10 | А28.04-20-000 | Корпус |
Загрузка ...
|
|
| 11 | 151.57.133 | Фильтр грубой очистки |
Загрузка ...
|
|
| 12 | 151.57.134 | Фильтр тонкой очистки |
Загрузка ...
|
|
| 13 | 151.57.156-8 | Крышка |
Загрузка ...
|
|
| 14 | 151.57.157-8 | Прокладка |
Загрузка ...
|
|
| 15 | 151.57.159 | Сетка сапуна |
Загрузка ...
|
|
| 16 | 151.57.160 | Защелка |
Загрузка ...
|
|
| 17 | 151.57.243 | Пробка |
Загрузка ...
|
|
| 18 | 151.57.244 | Прокладка пробки |
Загрузка ...
|
|
| 19 | 151.57.448 | Крышка |
Загрузка ...
|
|
| 20 | 2.00.010 | Пружина |
Загрузка ...
|
|
| 21 | 8.20.001А | Гайка |
Загрузка ...
|
|
| 22 | 8.20.002 | Пружина |
Загрузка ...
|
|
| 23 | 8.20.004 | Клапан |
Загрузка ...
|
|
| 24 | 8.20.005 | Шайба |
Загрузка ...
|
|
| 25 | 16-173А | Прокладка |
Загрузка ...
|
|
| 26 | 16-204 | Пробка |
Загрузка ...
|
|
| 27 | 80.16.107 | Прокладка |
Загрузка ...
|
|
| 28 | 150.55.233 | Прокладка |
Загрузка ...
|
|
| 29 | 150.57.170-2 | Пробка спускная |
Загрузка ...
|
|
| 30 | 150.57.181-1 | Стекло смотровое |
Загрузка ...
|
|
| 31 | 150.57.182-1 | Экран |
Загрузка ...
|
|
| 32 | 150.57.183 | Гайка |
Загрузка ...
|
|
| 33 | 150.57.196-1 | Кольцо |
Загрузка ...
|
|
| 34 | 151.40.335-2 | Пружина |
Загрузка ...
|
|
| 35 | А28.04.00.004 | Труба |
Загрузка ...
|
|
| 36 | А28.04.00.005 | Ограничитель |
Загрузка ...
|
|
| 37 | А28.04.00.006 | Шайба |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
