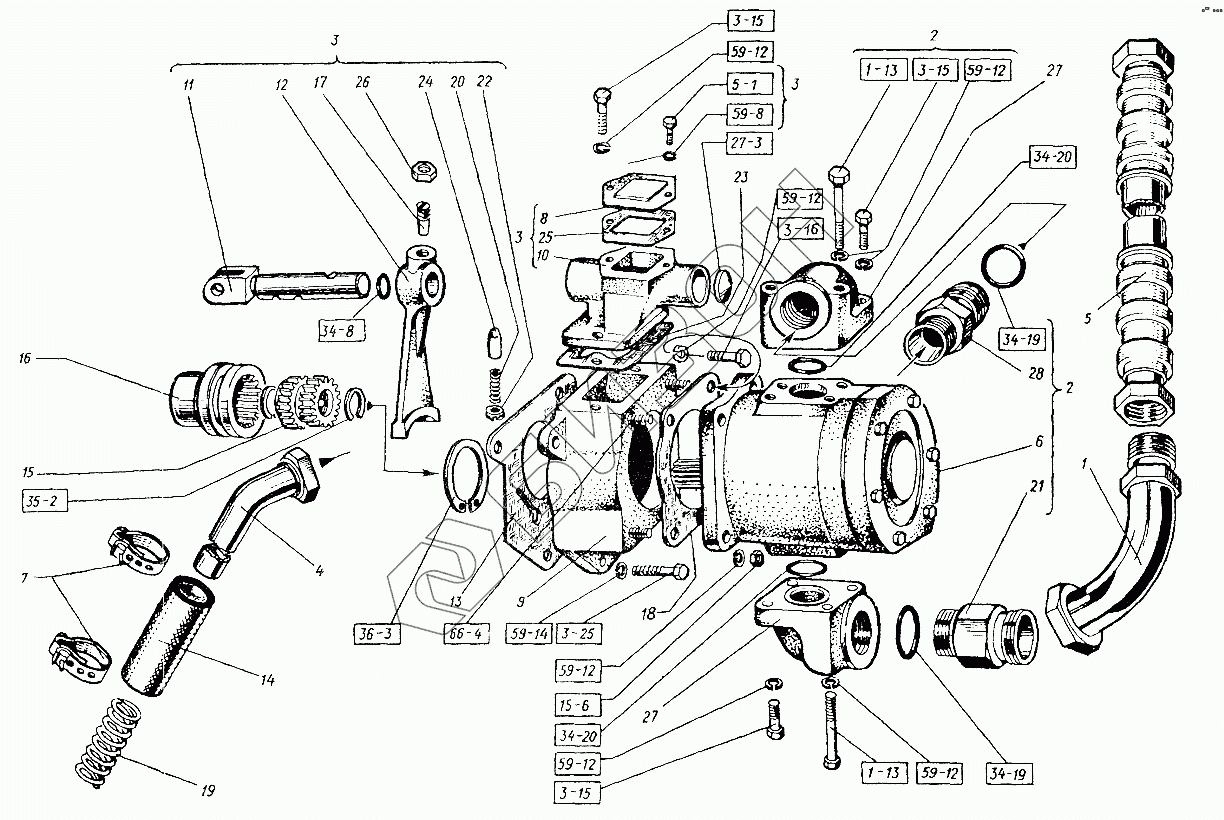

Графический каталог запасных частей к технике: ХТЗ Т-151К-08. Насос гидросистемы с механизмом включения
1Б25.13940
М10x25.7796
М10x25.7796
М10x25.7796
М10x30.7796
М10х65.7795
М10х65.7795
М12x35.7796
М6х12.7798
М10.5915
М10.5915
26.3111
014-018-25-2-2.9833
035-040-30-2-2.9833
035-040-30-2-2.9833
036-042-36-2-2.9833
036-042-36-2-2.9833
1Б72.13941
10.65Г.6402
10.65Г.6402
10.65Г.6402
10.65Г.6402
10.65Г.6402
10.65Г.6402
12.65Г.6402
6.65Г.6402
М10х30.22036
1
2
2
3
3
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
27
28
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1Б25.13940 | 1Б25.13940 | Кольцо |
Загрузка ...
|
|
| М10x25.7796 | М10x25.7796 | Болт |
Загрузка ...
|
|
| М10x30.7796 | М10x30.7796 | Болт |
Загрузка ...
|
|
| М10х65.7795 | М10х65.7795 | Болт |
Загрузка ...
|
|
| М12x35.7796 | М12x35.7796 | Болт |
Загрузка ...
|
|
| М6х12.7798 | М6х12.7798 | Болт |
Загрузка ...
|
|
| М10.5915 | М10.5915 | Гайка |
Загрузка ...
|
|
| М10.5915 | М10.5915 | Гайка |
Загрузка ...
|
|
| 26.3111 | 26.3111 | Заглушка |
Загрузка ...
|
|
| 014-018-25-2-2.9833 | 014-018-25-2-2.9833 | Кольцо |
Загрузка ...
|
|
| 035-040-30-2-2.9833 | 035-040-30-2-2.9833 | Кольцо |
Загрузка ...
|
|
| 036-042-36-2-2.9833 | 036-042-36-2-2.9833 | Кольцо |
Загрузка ...
|
|
| 1Б72.13941 | 1Б72.13941 | Кольцо |
Загрузка ...
|
|
| 10.65Г.6402 | 10.65Г.6402 | Шайба |
Загрузка ...
|
|
| 12.65Г.6402 | 12.65Г.6402 | Шайба |
Загрузка ...
|
|
| 6.65Г.6402 | 6.65Г.6402 | Шайба |
Загрузка ...
|
|
| М10х30.22036 | М10х30.22036 | Шпилька (d=10, l=30, l0=25, l1=16) |
Загрузка ...
|
|
| 1 | 151.57.042-2 | Труба |
Загрузка ...
|
|
| 2 | 151.57.053-1 | Насос гидравлической системы в сборе |
Загрузка ...
|
|
| 3 | 151.57.064-4 | Крышка корпуса в сборе |
Загрузка ...
|
|
| 4 | 151.57.074-5 | Труба |
Загрузка ...
|
|
| 5 | Н.036.85.640 | Рукав |
Загрузка ...
|
|
| 6 | НШ50А-3-Л-00 | Гидронасос |
Загрузка ...
|
|
| 7 | ХСВА-43 | Хомут |
Загрузка ...
|
|
| 8 | 151.57.200 | Крышка |
Загрузка ...
|
|
| 9 | 151.57.201-1 | Корпус привода гидронасоса |
Загрузка ...
|
|
| 10 | 151.57.202-1 | Крышка |
Загрузка ...
|
|
| 11 | 151.57.203-1 | Вилка включения гидравлического насоса |
Загрузка ...
|
|
| 12 | 151.57.204-1 | Валик включения гидравлического насоса |
Загрузка ...
|
|
| 13 | 151.57.206-1 | Прокладка |
Загрузка ...
|
|
| 14 | 151.57.208-1 | Шланг |
Загрузка ...
|
|
| 15 | 151.37.241-1 | Втулка |
Загрузка ...
|
|
| 16 | 151.57.242 | Муфта подвижная |
Загрузка ...
|
|
| 17 | 151.57.253 | Винт стопорный |
Загрузка ...
|
|
| 18 | 151.57.275 | Прокладка |
Загрузка ...
|
|
| 19 | 151.57.382 | Каркас |
Загрузка ...
|
|
| 20 | 5.10.312 | Пружина фиксатора |
Загрузка ...
|
|
| 21 | 125.57.175 | Штуцер |
Загрузка ...
|
|
| 22 | 125.57.205 | Пробка |
Загрузка ...
|
|
| 23 | 125.57.207 | Прокладка |
Загрузка ...
|
|
| 24 | 125.57.209 | Фиксатор |
Загрузка ...
|
|
| 25 | 125.57.212-1 | Прокладка |
Загрузка ...
|
|
| 26 | ГПШ-М10х1 | Гайка |
Загрузка ...
|
|
| 27 | НШ50У-3-21 | Муфта |
Загрузка ...
|
|
| 28 | НШ50У-3-22 | Штуцер |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
