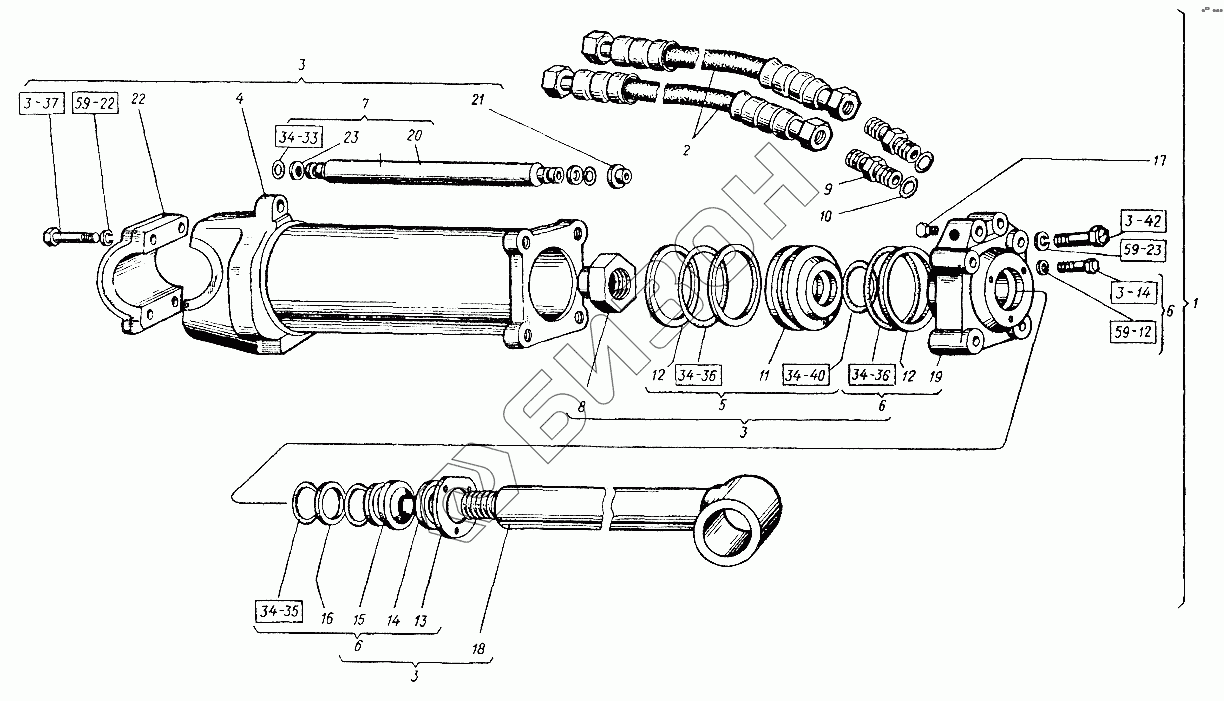

Графический каталог запасных частей к технике: ХТЗ Т-151К-08. Гидросистема навесного устройства. Цилиндр основной
20.65Г.6402
18.65Г.6402
10.65Г.6402
Н1-60x50.9833
У-55х50.9833
Н2-22х18.9833
Н1-125х0.9833
Н1-125х0.9833
М20х1,5x90.7796
М18x1,5x70.7796
М10x20.7796
1
2
3
3
3
4
5
6
6
6
7
8
9
10
11
12
12
13
14
15
16
17
18
19
20
21
22
23
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 20.65Г.6402 | 20.65Г.6402 | Шайба (d=20,5, b=S=4,5) |
Загрузка ...
|
|
| 18.65Г.6402 | 18.65Г.6402 | Шайба (d=18,3, b=S=4) |
Загрузка ...
|
|
| 10.65Г.6402 | 10.65Г.6402 | Шайба |
Загрузка ...
|
|
| Н1-60x50.9833 | Н1-60x50.9833 | Кольцо (D=49, d=5,8) |
Загрузка ...
|
|
| У-55х50.9833 | У-55х50.9833 | Кольцо (D=48,5, d=3,3) |
Загрузка ...
|
|
| Н2-22х18.9833 | Н2-22х18.9833 | Кольцо (D=17,5, d=2,4) |
Загрузка ...
|
|
| Н1-125х0.9833 | Н1-125х0.9833 | Кольцо (D=112,5, d=5,8) |
Загрузка ...
|
|
| М20х1,5x90.7796 | М20х1,5x90.7796 | Болт (d=20, l=90, L0=46, H=11, S=27) |
Загрузка ...
|
|
| М18x1,5x70.7796 | М18x1,5x70.7796 | Болт (d=18, l=70, L0=42, H=10, S=24) |
Загрузка ...
|
|
| М10x20.7796 | М10x20.7796 | Болт |
Загрузка ...
|
|
| 1 | 151.57.030-1 | Цилиндр основной в сборе |
Загрузка ...
|
|
| 2 | Н.036.85.810 | Рукав высокого давления 16, армированный |
Загрузка ...
|
|
| 3 | Ц125.250.160.001-1 | Гидроцилиндр |
Загрузка ...
|
|
| 4 | Ц125.250.160.007-1 | Корпус |
Загрузка ...
|
|
| 5 | Ц125.250.160.008-11 | Поршень |
Загрузка ...
|
|
| 6 | Ц125.250.160.010 | Крышка передняя |
Загрузка ...
|
|
| 7 | Ц125.250.160.011-1 | Маслопровод |
Загрузка ...
|
|
| 8 | Ц125.250.160.064-1 | Гайка |
Загрузка ...
|
|
| 9 | 151.57.230 | Штуцер ввертной |
Загрузка ...
|
|
| 10 | 150.59.127 | Кольцо Н1-25х20-4 ГОСТ 9833-61 |
Загрузка ...
|
|
| 11 | 700А.34.29.016 | Поршень |
Загрузка ...
|
|
| 12 | 700А-34.29.018-01 | Шайба |
Загрузка ...
|
|
| 13 | 700.46.12.021 | Крышка |
Загрузка ...
|
|
| 14 | 700.46.12.022-1 | Скребок |
Загрузка ...
|
|
| 15 | 700.46.12.023 | Манжета |
Загрузка ...
|
|
| 16 | 700.46.12.026-0 | Шайба |
Загрузка ...
|
|
| 17 | Ц90-1212056-П | Заглушка |
Загрузка ...
|
|
| 18 | Ц125.250.160.002-11 | Шток |
Загрузка ...
|
|
| 19 | Ц125.250.160.021-11 | Крышка |
Загрузка ...
|
|
| 20 | Ц125.250.160.026-1 | Маслопровод |
Загрузка ...
|
|
| 21 | Ц125.250.160.058-1 | Клапан |
Загрузка ...
|
|
| 22 | Ц125.250.160.061-1 | Бугель |
Загрузка ...
|
|
| 23 | Ц125.250.160.071 | Шайба защитная |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
