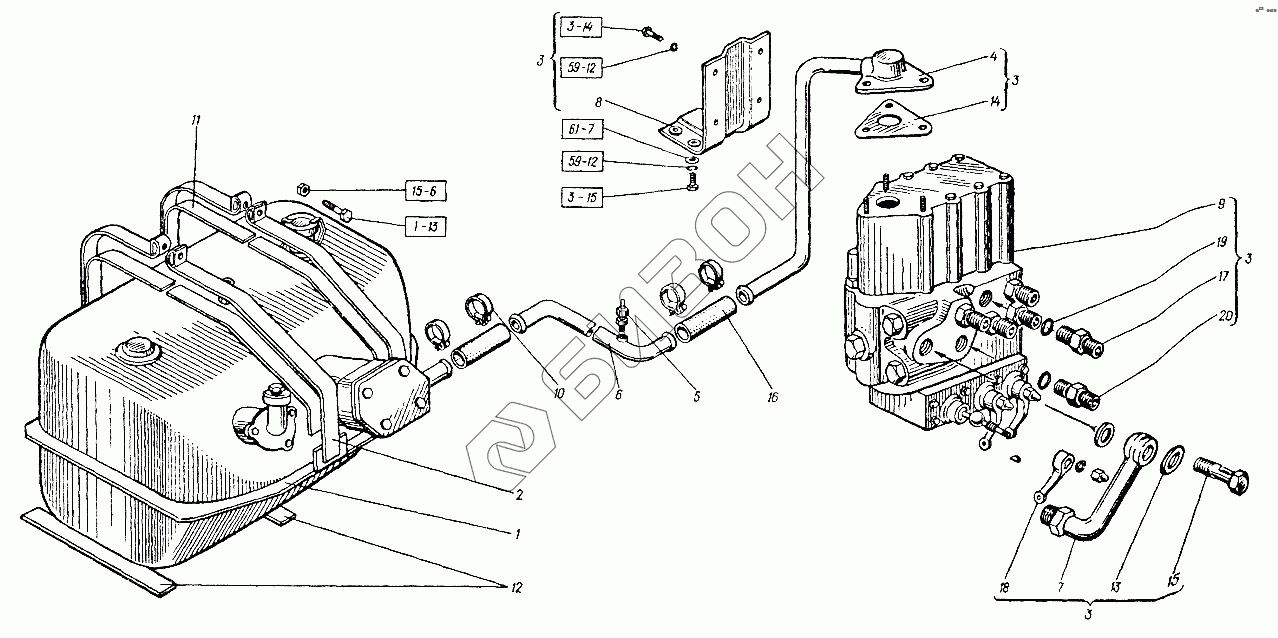

Графический каталог запасных частей к технике: ХТЗ Т-151К-08. Гидросистема навесного устройства
10.04.11371
10.65Г.6402
10.65Г.6402
151.57.001-4
М10.5915
М10.5915
М10х65.7795
М10x25.7796
М10x20.7796
1
2
3
3
3
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 10.04.11371 | 10.04.11371 | Шайба |
Загрузка ...
|
|
| 10.65Г.6402 | 10.65Г.6402 | Шайба |
Загрузка ...
|
|
| 151.57.001-4 | 151.57.001-4 | Гидросистема навесного устройства |
Загрузка ...
|
|
| М10.5915 | М10.5915 | Гайка |
Загрузка ...
|
|
| М10.5915 | М10.5915 | Гайка |
Загрузка ...
|
|
| М10х65.7795 | М10х65.7795 | Болт |
Загрузка ...
|
|
| М10x25.7796 | М10x25.7796 | Болт |
Загрузка ...
|
|
| М10x20.7796 | М10x20.7796 | Болт |
Загрузка ...
|
|
| 1 | 151.57.032-8 | Бак |
Загрузка ...
|
|
| 2 | 151.57.036-3 | Лента |
Загрузка ...
|
|
| 3 | 151К.57.041 | Распределитель |
Загрузка ...
|
|
| 4 | 151.57.043 | Труба |
Загрузка ...
|
|
| 5 | 151.57.052-2А | Индикатор |
Загрузка ...
|
|
| 6 | 151.57.057-4 | Труба |
Загрузка ...
|
|
| 7 | 151.57.078-5 | Труба |
Загрузка ...
|
|
| 8 | 150.53.051А | Кронштейн распределителя |
Загрузка ...
|
|
| 9 | Р80-23.30.000 | Распределитель Р80-3/1-222 |
Загрузка ...
|
|
| 10 | ХСВА-35 | Хомут |
Загрузка ...
|
|
| 11 | 151.57.147-1 | Прокладка верхняя |
Загрузка ...
|
|
| 12 | 151.57.246 | Прокладка |
Загрузка ...
|
|
| 13 | 14.54.105 | Шайба |
Загрузка ...
|
|
| 14 | 54.53.402А | Прокладка |
Загрузка ...
|
|
| 15 | 74.54.422 | Болт зажимной |
Загрузка ...
|
|
| 16 | 125.57.208 | Шланг |
Загрузка ...
|
|
| 17 | 150.53.101 | Штуцер удлиненный |
Загрузка ...
|
|
| 18 | 150.53.125 | Рычаг |
Загрузка ...
|
|
| 19 | НШ10-0101034 | Кольцо уплотнительное |
Загрузка ...
|
|
| 20 | Н.036.04.005 | Штуцер |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
