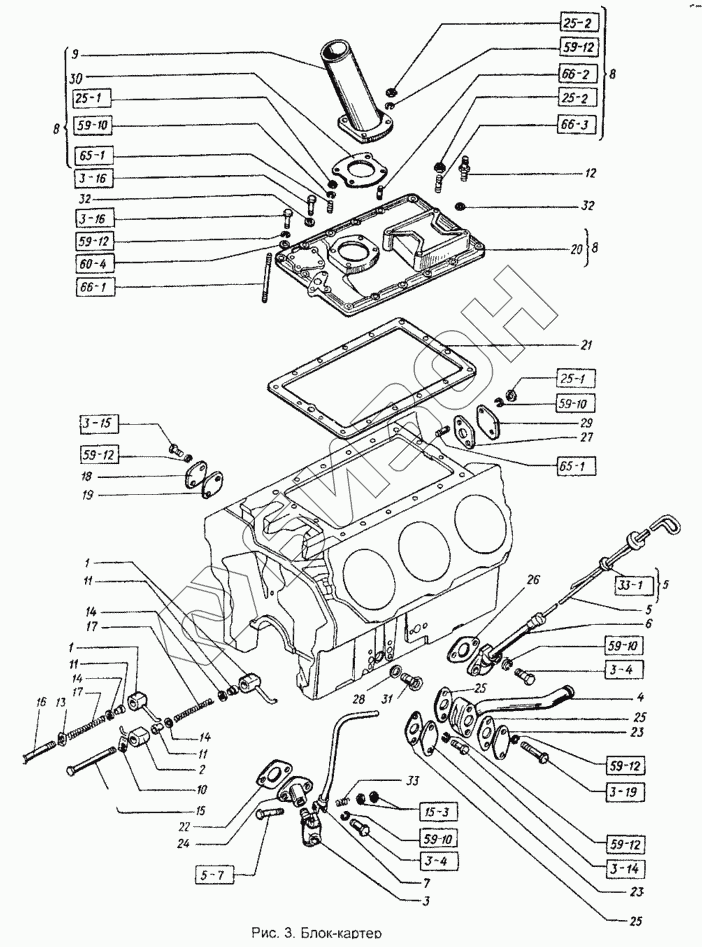

Графический каталог запасных частей к технике: ХТЗ Т-151К-08. Блок-картер
СП-22-6-8.6308
М10x20.7796
М10x25.7796
М10x30.7796
М10x30.7796
М10x45.7796
М6х35.7798
М8х20.7796
М8х20.7796
М10.15523
М10.15523
М6.5915
М8.15523
М8.15523
10.65Г.6402
10.65Г.6402
10.65Г.6402
10.65Г.6402
10.65Г.6402
10x1,5.04.10450
8.65Г.6402
8.65Г.6402
8.65Г.6402
8.65Г.6402
М10х20.22036
М10х28.22036
М8х120.22036
М8х20.22034
М8х20.22034
1
1
2
3
4
5
5
6
7
8
8
8
8
8
8
9
10
11
11
11
11
12
13
14
14
15
16
17
17
18
19
20
20
21
22
23
23
24
25
25
25
26
27
28
29
30
31
32
32
33
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| СП-22-6-8.6308 | СП-22-6-8.6308 | Кольцо (D=22, d=6, H=8) |
Загрузка ...
|
|
| М10x20.7796 | М10x20.7796 | Болт |
Загрузка ...
|
|
| М10x25.7796 | М10x25.7796 | Болт |
Загрузка ...
|
|
| М10x30.7796 | М10x30.7796 | Болт |
Загрузка ...
|
|
| М10x45.7796 | М10x45.7796 | Болт |
Загрузка ...
|
|
| М6х35.7798 | М6х35.7798 | Болт (d=6, l=35, L0=18, H=4, S=10) |
Загрузка ...
|
|
| М8х20.7796 | М8х20.7796 | Болт |
Загрузка ...
|
|
| М10.15523 | М10.15523 | Гайка (d=10, H=12, S=17) |
Загрузка ...
|
|
| М6.5915 | М6.5915 | Гайка |
Загрузка ...
|
|
| М8.15523 | М8.15523 | Гайка (d=8, H=9, S=13) |
Загрузка ...
|
|
| 10.65Г.6402 | 10.65Г.6402 | Шайба |
Загрузка ...
|
|
| 10x1,5.04.10450 | 10x1,5.04.10450 | Шайба (d=10,5, d1=15, S=1,5) |
Загрузка ...
|
|
| 8.65Г.6402 | 8.65Г.6402 | Шайба |
Загрузка ...
|
|
| М10х20.22036 | М10х20.22036 | Шпилька (d=10, l=20, l0=15, l1=16) |
Загрузка ...
|
|
| М10х28.22036 | М10х28.22036 | Шпилька (d=10, l=28, l0=23, l1=16) |
Загрузка ...
|
|
| М8х120.22036 | М8х120.22036 | Шпилька (d=8, l=120, l0=22, l1=14) |
Загрузка ...
|
|
| М8х20.22034 | М8х20.22034 | Шпилька (d=8, l=20, l0=16, l1=10) |
Загрузка ...
|
|
| 1 | 72-01015.00 | Трубка |
Загрузка ...
|
|
| 2 | 72-01016.00 | Трубка |
Загрузка ...
|
|
| 3 | 01-176.000 | Кран |
Загрузка ...
|
|
| 4 | 60-01006.50 | Фланец |
Загрузка ...
|
|
| 5 | 60-01007.13 | Стержень |
Загрузка ...
|
|
| 6 | 60-01008.21 | Трубка |
Загрузка ...
|
|
| 7 | 60-01012.00 | Рукоятка краника |
Загрузка ...
|
|
| 8 | 62А-01011.00 | Крышка |
Загрузка ...
|
|
| 8 | 62А-01011.00-01 | Крышка |
Загрузка ...
|
|
| 9 | 62А-01018.00 | Патрубок |
Загрузка ...
|
|
| 10 | 72-01255.00 | Шайба |
Загрузка ...
|
|
| 11 | 72-01256.00 | Втулка |
Загрузка ...
|
|
| 12 | 72-01260.00 | Ниппель |
Загрузка ...
|
|
| 13 | 72-01261.00 | Шайба |
Загрузка ...
|
|
| 14 | 72-01262.00 | Прокладка |
Загрузка ...
|
|
| 15 | 72-01263.00 | Болт |
Загрузка ...
|
|
| 16 | 72-01263.00-01 | Болт |
Загрузка ...
|
|
| 17 | 72-01268.00 | Фильтр |
Загрузка ...
|
|
| 18 | 60-01107.00 | Заглушка |
Загрузка ...
|
|
| 19 | 60-01108.00 | Прокладка |
Загрузка ...
|
|
| 20 | 66М-01112.00-01 | Крышка |
Загрузка ...
|
|
| 20 | 66М-01112.00 | Крышка |
Загрузка ...
|
|
| 21 | 60-01113.01 | Прокладка крышки |
Загрузка ...
|
|
| 22 | 60-01175.00 | Прокладка фланца |
Загрузка ...
|
|
| 23 | 60-01195.10 | Фланец |
Загрузка ...
|
|
| 24 | 60-01197.10 | Фланец сливного краника |
Загрузка ...
|
|
| 25 | 60-01206.10 | Прокладка фланца |
Загрузка ...
|
|
| 26 | 60-01240.00 | Прокладка |
Загрузка ...
|
|
| 27 | 60-20103.00 | Прокладка |
Загрузка ...
|
|
| 28 | 60-26117.00 | Прокладка |
Загрузка ...
|
|
| 29 | 61-01248.00 | Фланец |
Загрузка ...
|
|
| 30 | 66М-01280.00 | Прокладка |
Загрузка ...
|
|
| 31 | 73-01274.00 | Пробка |
Загрузка ...
|
|
| 32 | СМД7-1591А | Прокладка поворотного угольника |
Загрузка ...
|
|
| 33 | СМД55-0652 | Пружина рукоятки |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
