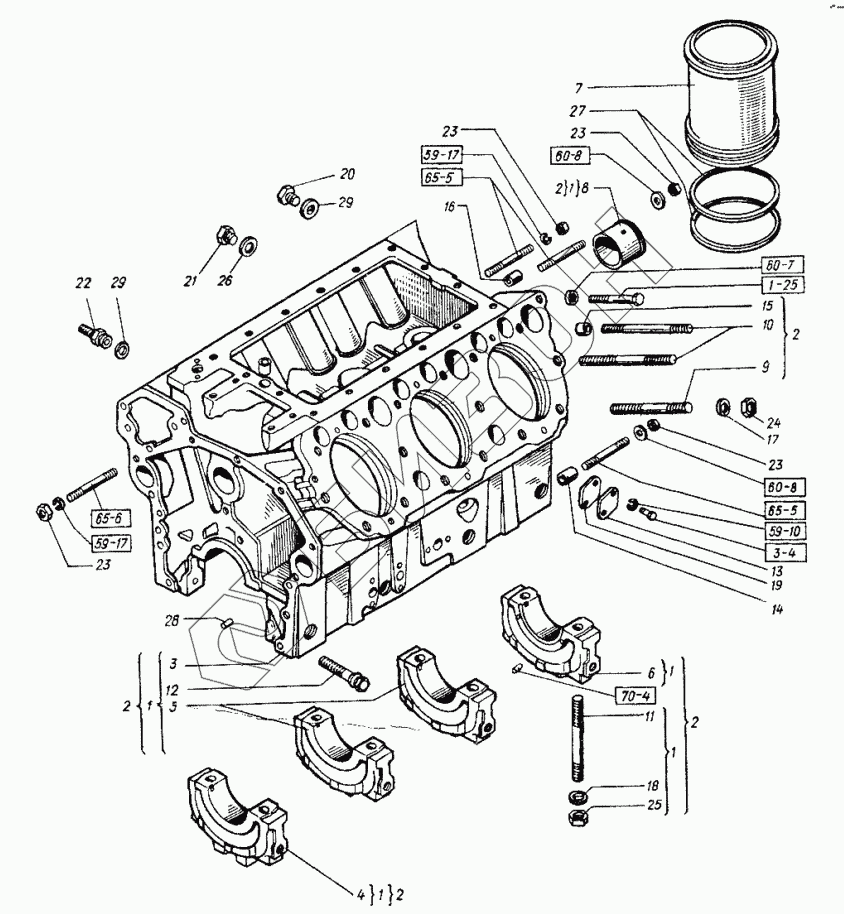

Графический каталог запасных частей к технике: ХТЗ Т-151К-08. Блок-картер
2.5x10.3128
М14х90.22034
М14х90.22034
М14х105.22034
8.65Г.6402
14.06.10450
14.06.10450
14.65Г.6402
14.65Г.6402
12.04.10450
М8х20.7796
М14х100.7795
1
1
1
1
1
2
2
2
2
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
23
23
23
24
25
26
27
28
29
29
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 2.5x10.3128 | 2.5x10.3128 | Штифт (d=5, L=10) |
Загрузка ...
|
|
| М14х90.22034 | М14х90.22034 | Шпилька (d=14, l=90, l0=34, l1=18) |
Загрузка ...
|
|
| М14х105.22034 | М14х105.22034 | Шпилька (d=14, l=105, l0=34, l1=18) |
Загрузка ...
|
|
| М14х105.22034 | М14х105.22034 | Шпилька (d=14, l=105, l0=34, l1=18) |
Загрузка ...
|
|
| 8.65Г.6402 | 8.65Г.6402 | Шайба |
Загрузка ...
|
|
| 14.06.10450 | 14.06.10450 | Шайба (d=15, d1=24, S=2) |
Загрузка ...
|
|
| 14.65Г.6402 | 14.65Г.6402 | Шайба |
Загрузка ...
|
|
| 12.04.10450 | 12.04.10450 | Шайба (d=13, d1=21, S=2) |
Загрузка ...
|
|
| М8х20.7796 | М8х20.7796 | Болт |
Загрузка ...
|
|
| М14х100.7795 | М14х100.7795 | Болт (d=14, l=100, L0=34, H=8, S=19) |
Загрузка ...
|
|
| 1 | 72-01002.01 | Блок-картер |
Загрузка ...
|
|
| 2 | 72-01003.01 | Блок-картер |
Загрузка ...
|
|
| 3 | 72-01101.02-01 | Блок-картер |
Загрузка ...
|
|
| 4 | 72-01104.00 | Крышка |
Загрузка ...
|
|
| 5 | 72-01105.00 | Крышка |
Загрузка ...
|
|
| 6 | 72-01106.00 | Крышка |
Загрузка ...
|
|
| 7 | 60-01102.12 | Гильза |
Загрузка ...
|
|
| 8 | 60-01109.00 | Подшипник распределительного вала |
Загрузка ...
|
|
| 9 | 60-01115.00 | Шпилька крепления головки |
Загрузка ...
|
|
| 10 | 60-01115.00-01 | Шпилька |
Загрузка ...
|
|
| 11 | 60-01117.00 | Шпилька подшипника |
Загрузка ...
|
|
| 12 | 60-01120.00 | Болт специальный |
Загрузка ...
|
|
| 13 | 60-01123.00 | Фланец |
Загрузка ...
|
|
| 14 | 60-01129.10 | Втулка направляющая |
Загрузка ...
|
|
| 15 | 60-01133.00 | Втулка установочная |
Загрузка ...
|
|
| 16 | 60-01135.10 | Втулка |
Загрузка ...
|
|
| 17 | 60-01150.00 | Шайба |
Загрузка ...
|
|
| 18 | 60-01168.00 | Шайба специальная |
Загрузка ...
|
|
| 19 | 60-01175.00 | Прокладка фланца |
Загрузка ...
|
|
| 20 | 60-01204.01 | Пробка |
Загрузка ...
|
|
| 21 | 60-02205.00 | Пробка |
Загрузка ...
|
|
| 22 | 60-01216.11 | Ниппель конечный |
Загрузка ...
|
|
| 23 | 60-01221.00 | Гайка |
Загрузка ...
|
|
| 24 | 14-0163 | Гайка |
Загрузка ...
|
|
| 25 | СМД1-0118 | Гайка подшипника |
Загрузка ...
|
|
| 26 | СМД7-1539А | Прокладка |
Загрузка ...
|
|
| 27 | СМД9-0128А-01 | Кольцо |
Загрузка ...
|
|
| 28 | СМД55-0410 | Штифт установочный |
Загрузка ...
|
|
| 29 | СМД55У-0927 | Прокладка |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
