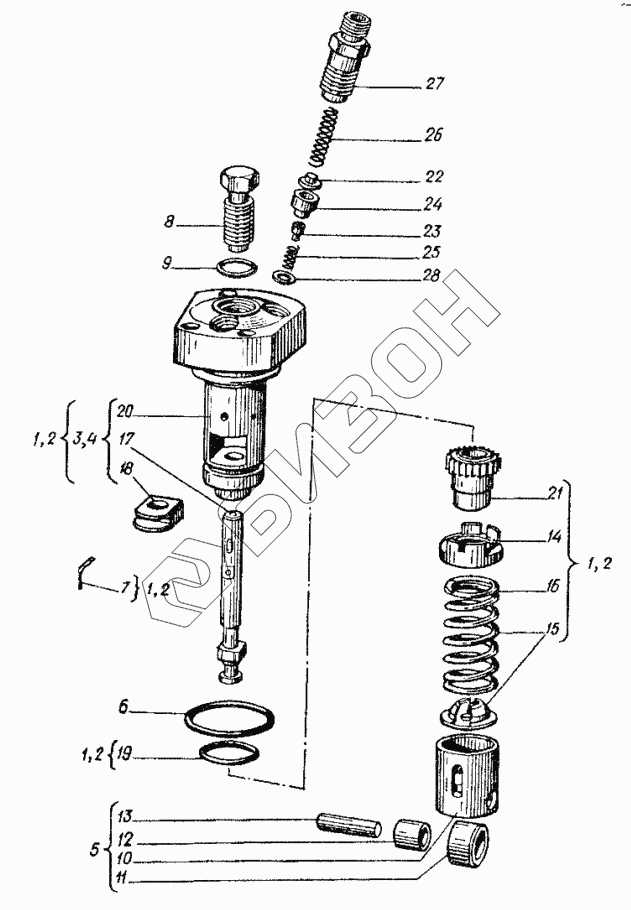

Графический каталог запасных частей к технике: ХТЗ Т-151К-08. Детали привода
1
1
1
1
2
2
2
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | 581.1111010 | Секция высокого давления |
Загрузка ...
|
|
| 2 | 581.1111010-10 | Секция высокого давления |
Загрузка ...
|
|
| 3 | 581.1111030 | Плунжерная пара |
Загрузка ...
|
|
| 4 | 581.1111030-10 | Плунжерная пара |
Загрузка ...
|
|
| 5 | 581.1111110 | Толкатель |
Загрузка ...
|
|
| 6 | 21.1111032 | Кольцо уплотнительное |
Загрузка ...
|
|
| 7 | 21.1111035 | Чека монтажная |
Загрузка ...
|
|
| 8 | 581.1111036 | Пробка |
Загрузка ...
|
|
| 9 | 21.1111037-10 | Прокладка |
Загрузка ...
|
|
| 10 | 581.1111114 | Толкатель |
Загрузка ...
|
|
| 11 | 21.1111118 | Ролик толкателя |
Загрузка ...
|
|
| 12 | 21.1111118-01 | Ролик толкателя |
Загрузка ...
|
|
| 13 | 21.1111124 | Ось ролика толкателя |
Загрузка ...
|
|
| 14 | 581.1111134 | Тарелка |
Загрузка ...
|
|
| 15 | 581.1111136 | Тарелка |
Загрузка ...
|
|
| 16 | 21.1111138-10 | Пружина толкателя |
Загрузка ...
|
|
| 17 | 581.1111154 | Плунжер |
Загрузка ...
|
|
| 18 | 58.1111155 | Дозатор |
Загрузка ...
|
|
| 19 | 21.1111156 | Кольцо уплотнительное |
Загрузка ...
|
|
| 20 | 581.1111158 | Втулка |
Загрузка ...
|
|
| 21 | 581.1111174 | Втулка |
Загрузка ...
|
|
| 22 | 58.1111224 | Клапан |
Загрузка ...
|
|
| 23 | 21.1111225-05 | Клапан обратный |
Загрузка ...
|
|
| 24 | 581.1111226 | Седло |
Загрузка ...
|
|
| 25 | 21.1111227 | Пружина обратного клапана |
Загрузка ...
|
|
| 26 | 21.1111228 | Пружина нагнетательного клапана |
Загрузка ...
|
|
| 27 | 581.1111256 | Штуцер |
Загрузка ...
|
|
| 28 | 11.1112158 | Прокладка |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
