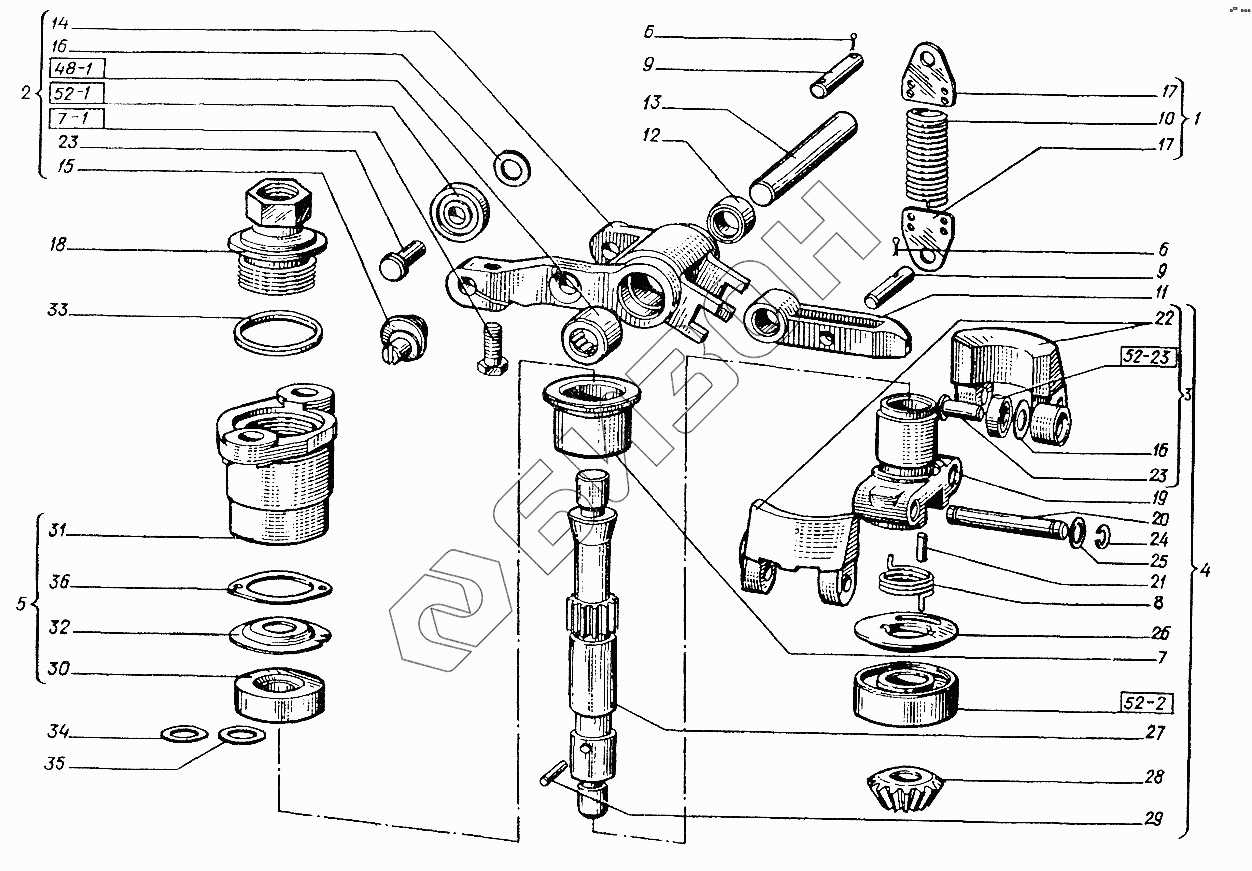

Графический каталог запасных частей к технике: ХТЗ Т-151К-08. Детали регулятора топливного насоса
942/8.4060
6-25.8338
6-1000095.8338
6-201.8338
М5х12.7805
1
2
3
4
5
6
6
7
8
9
9
10
11
12
13
14
15
16
16
17
17
18
19
20
21
22
23
23
24
25
26
27
28
29
30
31
32
33
34
35
36
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 942/8.4060 | 942/8.4060 | Подшипник (d=8, D=14, L=12) |
Загрузка ...
|
|
| 6-25.8338 | 6-25.8338 | Подшипник (d=5, D=16, L=5) |
Загрузка ...
|
|
| 6-1000095.8338 | 6-1000095.8338 | Подшипник (d=5, D=13, L=4) |
Загрузка ...
|
|
| 6-201.8338 | 6-201.8338 | Подшипник (d=12, D=32, L=10) |
Загрузка ...
|
|
| М5х12.7805 | М5х12.7805 | Болт (d=5, l=12, L0=12, H=3,5, S=8) |
Загрузка ...
|
|
| 1 | 21.1110110-02 | Пружина регулятора |
Загрузка ...
|
|
| 2 | 21.1110190 | Рычаг основной |
Загрузка ...
|
|
| 3 | 21.1110320-01 | Груз |
Загрузка ...
|
|
| 4 | 21.1110350-01 | Вал |
Загрузка ...
|
|
| 5 | 588.1110510 | Крышка |
Загрузка ...
|
|
| 6 | 21.1110039 | Замок |
Загрузка ...
|
|
| 7 | 21.1110044 | Муфта регулятора |
Загрузка ...
|
|
| 8 | 21.1110052 | Пружина демпферная |
Загрузка ...
|
|
| 9 | 21.1110103-10 | Ось |
Загрузка ...
|
|
| 10 | 21.1110114-02 | Пружина регулятора |
Загрузка ...
|
|
| 11 | 58.1110173 | Рычаг |
Загрузка ...
|
|
| 12 | 21.1110187 | Втулка распорная |
Загрузка ...
|
|
| 13 | 21.1110193 | Ось основного рычага |
Загрузка ...
|
|
| 14 | 21.1110194 | Рычаг основной |
Загрузка ...
|
|
| 15 | 21.1110196 | Палец эксцентриковый |
Загрузка ...
|
|
| 16 | 21.1110197 | Шайба |
Загрузка ...
|
|
| 17 | 21.1110282 | Серьга пружины регулятор |
Загрузка ...
|
|
| 18 | 582.1110297 | Штуцер |
Загрузка ...
|
|
| 19 | 21.1110304 | Ступица регулятора |
Загрузка ...
|
|
| 20 | 21.1110306 | Ось груза регулятора |
Загрузка ...
|
|
| 21 | 21.1110308 | Штифт |
Загрузка ...
|
|
| 22 | 21.1110324 | Груз регулятора |
Загрузка ...
|
|
| 23 | 21.1110326 | Ось ролика груза |
Загрузка ...
|
|
| 24 | 21.1110327 | Замок |
Загрузка ...
|
|
| 25 | 21.1110328 | Шайба груза |
Загрузка ...
|
|
| 26 | 21.1110351 | Шайба блокировки вала регулятора |
Загрузка ...
|
|
| 27 | 21.1110364 | Вал регулятора |
Загрузка ...
|
|
| 28 | 21.1110366 | Шестерня ведомая |
Загрузка ...
|
|
| 29 | 21.1110367 | Штифт |
Загрузка ...
|
|
| 30 | 582.1110368 | Втулка |
Загрузка ...
|
|
| 31 | 588.1110504 | Крышка |
Загрузка ...
|
|
| 32 | 21.1110512 | Лимб |
Загрузка ...
|
|
| 33 | 21.1110513 | Прокладка |
Загрузка ...
|
|
| 34 | 21.1110515 | Прокладка регулировочная |
Загрузка ...
|
|
| 35 | 21.1110515-01 | Прокладка регулировочная |
Загрузка ...
|
|
| 36 | 21.1111304 | Прокладка |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
