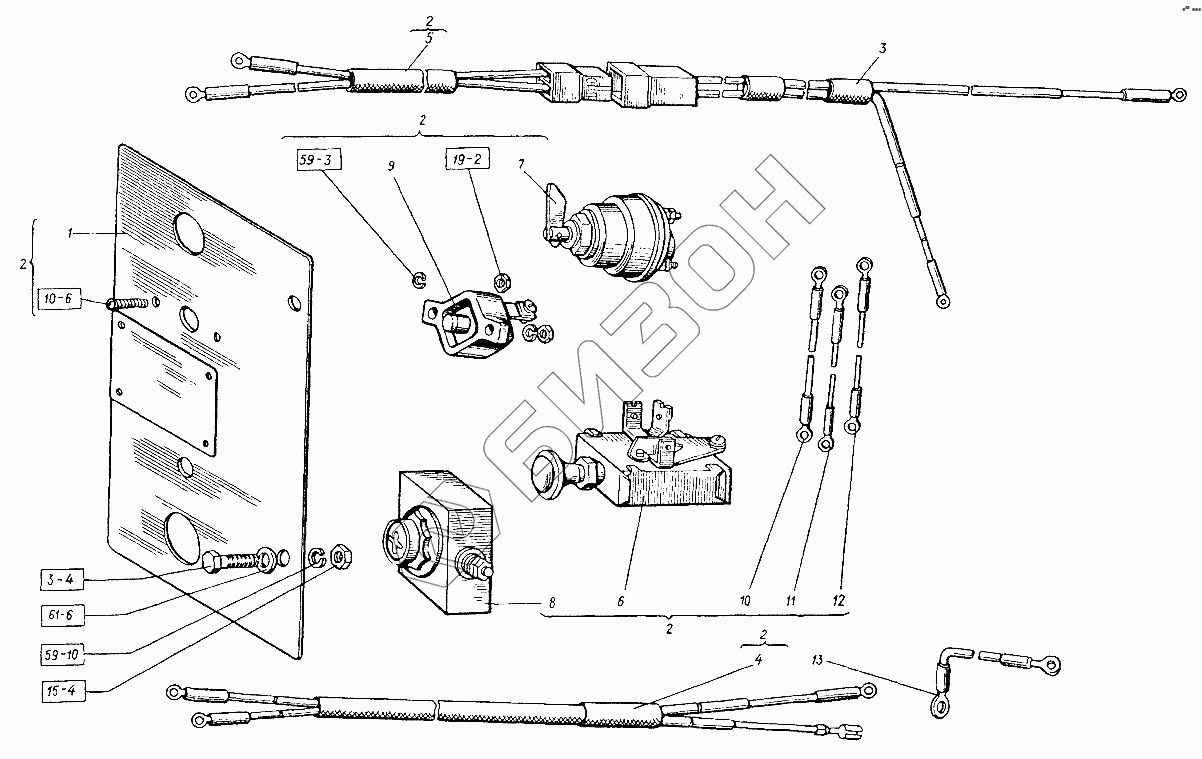

Графический каталог запасных частей к технике: ХТЗ Т-151К-08. Электрооборудование предпускового подогревателя
150М.24.001
8.04.11371
8.65Г.6402
4.65Г.6402
М8.5915
М4.5927
М4х18.17473
М8х20.7796
1
2
2
2
2
2
3
4
5
6
7
8
9
10
11
12
13
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 150М.24.001 | 150М.24.001 | Электрооборудование предпускового подогревателя |
Загрузка ...
|
|
| 8.04.11371 | 8.04.11371 | Шайба |
Загрузка ...
|
|
| 8.65Г.6402 | 8.65Г.6402 | Шайба |
Загрузка ...
|
|
| 4.65Г.6402 | 4.65Г.6402 | Шайба |
Загрузка ...
|
|
| М8.5915 | М8.5915 | Гайка |
Загрузка ...
|
|
| М4.5927 | М4.5927 | Гайка |
Загрузка ...
|
|
| М4х18.17473 | М4х18.17473 | Винт (d=4, l=18, L0=14, H=2,8, D=7) |
Загрузка ...
|
|
| М8х20.7796 | М8х20.7796 | Болт |
Загрузка ...
|
|
| 1 | 150М.24.015-1 | Щиток |
Загрузка ...
|
|
| 2 | 150М.24.016-1 | Щиток подогревателя |
Загрузка ...
|
|
| 3 | 150М.24.080 | Жгут |
Загрузка ...
|
|
| 4 | 150М.24.081-2 | Жгут |
Загрузка ...
|
|
| 5 | 150М.24.082 | Жгут |
Загрузка ...
|
|
| 6 | П305 | Переключатель |
Загрузка ...
|
|
| 7 | ВК317-3710100-05 | Выключатель |
Загрузка ...
|
|
| 8 | 0В65-2000 | Спираль контрольная |
Загрузка ...
|
|
| 9 | ПР2-3722000Б | Предохранитель |
Загрузка ...
|
|
| 10 | 150М.24.455 | Провод |
Загрузка ...
|
|
| 11 | 150М.24.456 | Провод |
Загрузка ...
|
|
| 12 | 150М.24.457-1 | Провод |
Загрузка ...
|
|
| 13 | 150М.24.460-1 | Провод |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
