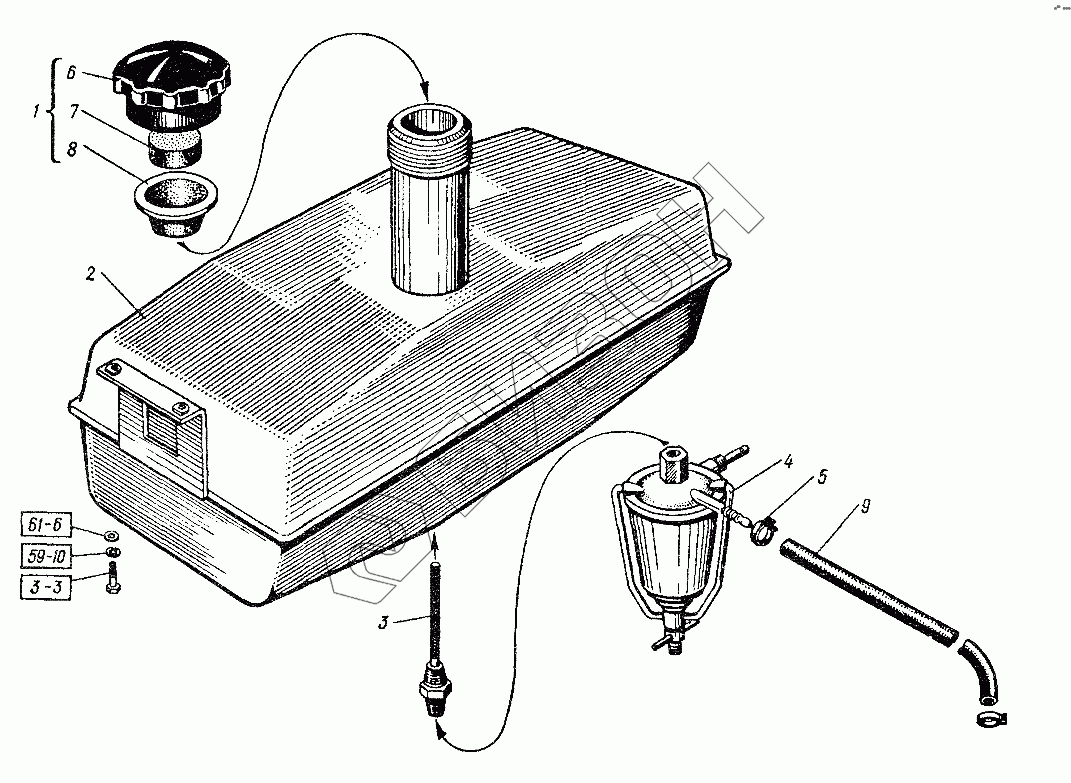

Графический каталог запасных частей к технике: ХТЗ Т-151К-08. Система подогрева двигателя. Бачок топливный

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart spinner6
М8х16.7796
8.65Г.6402
8.04.11371
1
2
3
4
4
5
6
7
8
9
Позиция на иллюстрации Заводской номер детали Название детали Цена
М8х16.7796 М8х16.7796 Болт
Загрузка ...
8.65Г.6402 8.65Г.6402 Шайба
Загрузка ...
8.04.11371 8.04.11371 Шайба
Загрузка ...
1 125.23.023-1А Пробка бензобачка в сборе
Загрузка ...
2 150.23.018-2А Бачок топливный
Загрузка ...
3 А17-Сз Сетка-фильтр
Загрузка ...
4 ОФ-150В-06 Фильтр отстойник
Загрузка ...
4 ОФ-150В-07 Отстойник ОФ-150В
Загрузка ...
5 ХС-13 Хомутик стяжной
Загрузка ...
6 54.50.498А Крышка
Загрузка ...
7 125.23.133 Набивка
Загрузка ...
8 125.23.134-1А Колпачок
Загрузка ...
9 150.23.105-1 Шланг соединительный
Загрузка ...
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
