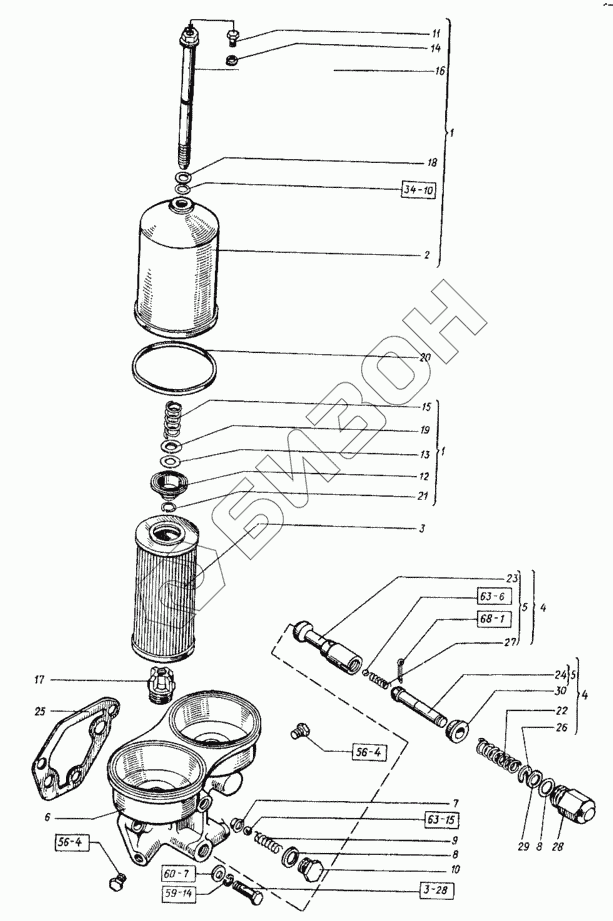

Графический каталог запасных частей к технике: ХТЗ Т-151К-08. Фильтр масла
1,6x12.397
57,938-200.3722
Б15-200.3722
12.04.10450
12.65Г.6402
66-10010.00
КГ 1/2"
КГ 1/2"
016-020-25-2-4.9833
М12х50.7796
1
1
2
3
4
4
5
5
6
7
8
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1,6x12.397 | 1,6x12.397 | Шплинт |
Загрузка ...
|
|
| 57,938-200.3722 | 57,938-200.3722 | Шарик (d=7,938) |
Загрузка ...
|
|
| Б15-200.3722 | Б15-200.3722 | Шарик (d=15) |
Загрузка ...
|
|
| 12.04.10450 | 12.04.10450 | Шайба (d=13, d1=21, S=2) |
Загрузка ...
|
|
| 12.65Г.6402 | 12.65Г.6402 | Шайба |
Загрузка ...
|
|
| 66-10010.00 | 66-10010.00 | Фильтр масла |
Загрузка ...
|
|
| КГ 1/2" | КГ 1/2" | Пробка (L=25, H=5,5, S=22) |
Загрузка ...
|
|
| 016-020-25-2-4.9833 | 016-020-25-2-4.9833 | Кольцо (D=15,6, d=2,5) |
Загрузка ...
|
|
| М12х50.7796 | М12х50.7796 | Болт (d=12, l=50, L0=30, H=7, S=17) |
Загрузка ...
|
|
| 1 | 31А-10С5 | Колпак |
Загрузка ...
|
|
| 2 | 31А-10С6А | Колпак |
Загрузка ...
|
|
| 3 | 31А-10С8 | Элемент фильтрующий |
Загрузка ...
|
|
| 4 | 60-10013.00 | Клапан предохранительный |
Загрузка ...
|
|
| 5 | 60-10014.30 | Клапан перепускной |
Загрузка ...
|
|
| 6 | 66-10101.01 | Корпус фильтра |
Загрузка ...
|
|
| 7 | 14-1023Б | Седло |
Загрузка ...
|
|
| 8 | 14-1029 | Прокладка |
Загрузка ...
|
|
| 9 | 31-1002 | Пружина |
Загрузка ...
|
|
| 10 | 31-1003 | Пробка |
Загрузка ...
|
|
| 11 | 31А-1005 | Пробка |
Загрузка ...
|
|
| 12 | 31-1006 | Чашка |
Загрузка ...
|
|
| 13 | 31-1007 | Шайба |
Загрузка ...
|
|
| 14 | 31А-1008 | Прокладка |
Загрузка ...
|
|
| 15 | 31-1010А | Пружина |
Загрузка ...
|
|
| 16 | 31А-1012 | Стержень |
Загрузка ...
|
|
| 17 | 31-1013 | Переходник |
Загрузка ...
|
|
| 18 | 31-1017 | Прокладка |
Загрузка ...
|
|
| 19 | 31-1036 | Кольцо |
Загрузка ...
|
|
| 20 | 31-1065 | Кольцо |
Загрузка ...
|
|
| 21 | Д30-1007108 | Кольцо |
Загрузка ...
|
|
| 22 | 60-10106.00 | Пружина |
Загрузка ...
|
|
| 23 | 60-10120.00 | Клапан |
Загрузка ...
|
|
| 24 | 60-10121.00 | Шток |
Загрузка ...
|
|
| 25 | 60-10122.01 | Прокладка корпуса центрифуги |
Загрузка ...
|
|
| 26 | 60-10123.00 | Шайба |
Загрузка ...
|
|
| 27 | 60-10127.00 | Пружина |
Загрузка ...
|
|
| 28 | 60-10128.00 | Пробка клапана |
Загрузка ...
|
|
| 29 | 60-10130.00 | Прокладка |
Загрузка ...
|
|
| 30 | 60-10131.01 | Упор |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
