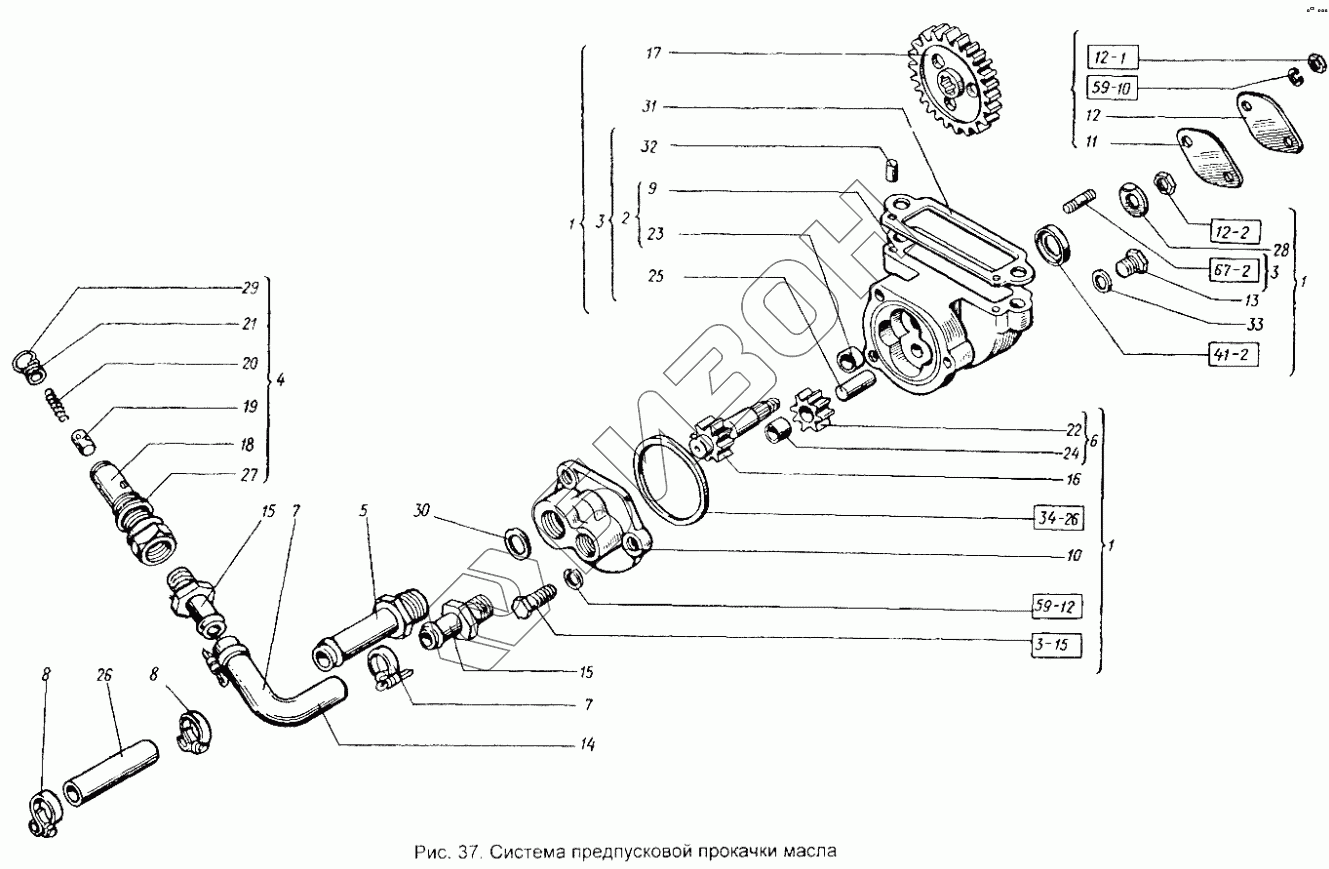

Графический каталог запасных частей к технике: ХТЗ Т-151К-08. Система предпусковой прокачки масла
М8х20.22038
8.65Г.6402
10.65Г.6402
1.2-1,5x30-1.8752
071-077-36-2-2.9833
М8.2524
М10.2524
М10x25.7796
1
1
1
2
3
3
4
5
6
7
7
8
8
9
10
11
12
13
14
15
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| М8х20.22038 | М8х20.22038 | Шпилька (d=8, l=20, l0=20, l1=16) |
Загрузка ...
|
|
| 8.65Г.6402 | 8.65Г.6402 | Шайба |
Загрузка ...
|
|
| 10.65Г.6402 | 10.65Г.6402 | Шайба |
Загрузка ...
|
|
| 1.2-1,5x30-1.8752 | 1.2-1,5x30-1.8752 | Манжета (d=15, D=30, h=7) |
Загрузка ...
|
|
| 071-077-36-2-2.9833 | 071-077-36-2-2.9833 | Кольцо (D=69,5, d=3,6) |
Загрузка ...
|
|
| М8.2524 | М8.2524 | Гайка (d=8, H=6,5, S=12) |
Загрузка ...
|
|
| М10.2524 | М10.2524 | Гайка (d=10, H=8, S=14) |
Загрузка ...
|
|
| М10x25.7796 | М10x25.7796 | Болт |
Загрузка ...
|
|
| 1 | 66-26002.00-01 | Насос предпусковой прокачки масла |
Загрузка ...
|
|
| 2 | 66-26003.00-01 | Корпус |
Загрузка ...
|
|
| 3 | 66-26004.00-01 | Корпус |
Загрузка ...
|
|
| 4 | 60-26006.10 | Клапан обратный |
Загрузка ...
|
|
| 5 | 60-26008.40 | Трубка |
Загрузка ...
|
|
| 6 | 60-26010.00 | Колесо зубчатое |
Загрузка ...
|
|
| 7 | 60-29012.00 | Хомут стяжной |
Загрузка ...
|
|
| 8 | Н-66С8 | Хомут стяжной |
Загрузка ...
|
|
| 9 | 66-26101.00-01 | Корпус |
Загрузка ...
|
|
| 10 | 66-26102.20 | Крышка |
Загрузка ...
|
|
| 11 | 66-26118.00 | Прокладка |
Загрузка ...
|
|
| 12 | 66-26119.00 | Крышка |
Загрузка ...
|
|
| 13 | 66-26144.00 | Пробка |
Загрузка ...
|
|
| 14 | 60-13150.01 | Шланг |
Загрузка ...
|
|
| 15 | 60-13180.00 | Ниппель |
Загрузка ...
|
|
| 16 | 60-26103.30 | Колесо зубчатое |
Загрузка ...
|
|
| 17 | 60-26104.20 | Колесо зубчатое |
Загрузка ...
|
|
| 18 | 60-26106.20 | Корпус |
Загрузка ...
|
|
| 19 | 60-26107.00 | Плунжер |
Загрузка ...
|
|
| 20 | 60-26108.00 | Пружина |
Загрузка ...
|
|
| 21 | 60-26109.10 | Упор регулировочный |
Загрузка ...
|
|
| 22 | 60-26112.10 | Колесо зубчатое |
Загрузка ...
|
|
| 23 | 60-26113.00 | Втулка |
Загрузка ...
|
|
| 24 | 60-26114.10 | Втулка |
Загрузка ...
|
|
| 25 | 60-26115.10 | Ось |
Загрузка ...
|
|
| 26 | 60-26116.00 | Шланг соединительный |
Загрузка ...
|
|
| 27 | 60-26117.00 | Прокладка |
Загрузка ...
|
|
| 28 | 60-26120.00 | Шайба стопорная |
Загрузка ...
|
|
| 29 | 60-26126.00 | Кольцо стопорное |
Загрузка ...
|
|
| 30 | 60-26128.10 | Прокладка |
Загрузка ...
|
|
| 31 | 60-26131.01 | Прокладка |
Загрузка ...
|
|
| 32 | 60-26140.00 | Палец |
Загрузка ...
|
|
| 33 | СМД7-1539А | Прокладка |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
