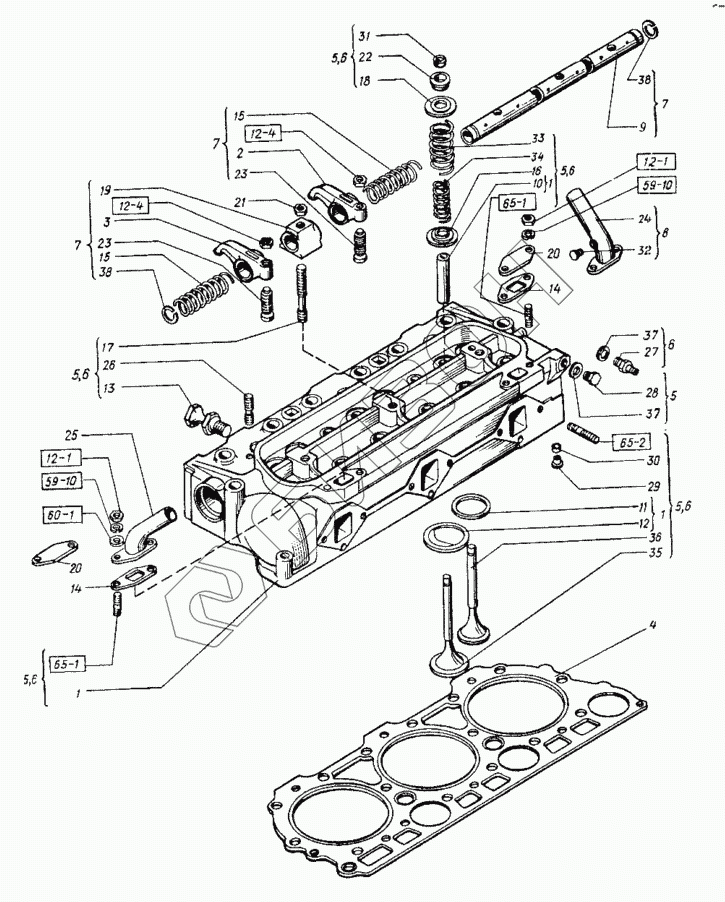

Графический каталог запасных частей к технике: ХТЗ Т-151К-08. Головка цилиндров
М8х20.22034
М8х20.22034
М10х35.22034
8.65Г.6402
8.65Г.6402
М8.2524
М8.2524
М12х1,25.2524
М12х1,25.2524
М12х1,25.2524
М12х1,25.2524
1
1
1
2
3
4
5
5
5
5
5
5
6
6
6
6
6
6
7
7
7
8
9
10
11
12
13
14
14
15
15
16
17
18
19
20
20
21
22
23
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
37
38
38
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| М8х20.22034 | М8х20.22034 | Шпилька (d=8, l=20, l0=16, l1=10) |
Загрузка ...
|
|
| М10х35.22034 | М10х35.22034 | Шпилька (d=10, l=35, l0=26, l1=12) |
Загрузка ...
|
|
| 8.65Г.6402 | 8.65Г.6402 | Шайба |
Загрузка ...
|
|
| М8.2524 | М8.2524 | Гайка (d=8, H=6,5, S=12) |
Загрузка ...
|
|
| М12х1,25.2524 | М12х1,25.2524 | Гайка (d=12, H=10, S=16) |
Загрузка ...
|
|
| М12х1,25.2524 | М12х1,25.2524 | Гайка (d=12, H=10, S=16) |
Загрузка ...
|
|
| 1 | 60-0600232 | Головка цилиндров |
Загрузка ...
|
|
| 2 | 60-06003.02 | Коромысло выпускного клапана |
Загрузка ...
|
|
| 3 | 60-06004.02 | Коромысло впускного клапана |
Загрузка ...
|
|
| 4 | 60-06005.00 | Прокладка |
Загрузка ...
|
|
| 5 | 60-06009.10 | Головка с клапанами |
Загрузка ...
|
|
| 6 | 60-06009.10-01 | Головка с клапанами |
Загрузка ...
|
|
| 7 | 60-06013.00 | Механизм распределения |
Загрузка ...
|
|
| 8 | 60-06017.12 | Патрубок водоотводящий левый |
Загрузка ...
|
|
| 9 | 60-06018.01 | Ось коромысел |
Загрузка ...
|
|
| 10 | 60-06103.00 | Втулка направляющая или 236-10070.32 |
Загрузка ...
|
|
| 11 | 60-06106.00 | Седло выпускного клапана |
Загрузка ...
|
|
| 12 | 60-06107.30 | Седло |
Загрузка ...
|
|
| 13 | 60-06112.00 | Рым-болт |
Загрузка ...
|
|
| 14 | 60-06117.10 | Прокладка водяного патрубка |
Загрузка ...
|
|
| 15 | 60-06122.01 | Пружина |
Загрузка ...
|
|
| 16 | 60-06125.01 | Шайба |
Загрузка ...
|
|
| 17 | 60-06138.00 | Шпилька крепления стойки |
Загрузка ...
|
|
| 18 | 60-06140.00 | Тарелка клапана |
Загрузка ...
|
|
| 19 | 60-06141.01 | Стойка осей коромысел |
Загрузка ...
|
|
| 20 | 60-06143.10 | Крышка |
Загрузка ...
|
|
| 21 | 60-06165.00 | Гайка крепления стойки |
Загрузка ...
|
|
| 22 | 60-06171.00 | Втулка тарелки клапана |
Загрузка ...
|
|
| 23 | 60-06172.10 | Винт регулировочный |
Загрузка ...
|
|
| 24 | 60-06182.11 | Патрубок |
Загрузка ...
|
|
| 25 | 60-06183.11 | Патрубок водоотводящий правый |
Загрузка ...
|
|
| 26 | 60-06208.00 | Шпилька крепления форсунки |
Загрузка ...
|
|
| 27 | 60-06212.00 | Штуцер |
Загрузка ...
|
|
| 28 | 60-06213.00 | Пробка резьбовая |
Загрузка ...
|
|
| 29 | 60-06227.00 | Втулка |
Загрузка ...
|
|
| 30 | 60-06228.00 | Кольцо |
Загрузка ...
|
|
| 31 | 6Т2-0671Б | Сухарь клапана |
Загрузка ...
|
|
| 32 | 60-01207.00 | Заглушка |
Загрузка ...
|
|
| 33 | 236-1007020 | Пружина клапана наружная |
Загрузка ...
|
|
| 34 | 236-1007021 | Пружина клапана внутренняя |
Загрузка ...
|
|
| 35 | А05.12.012 | Клапан впускной |
Загрузка ...
|
|
| 36 | А05.12.013 | Клапан выпускной |
Загрузка ...
|
|
| 37 | СМД7-0216-2 | Прокладка поворотного угольника |
Загрузка ...
|
|
| 38 | СМД7-0688 | Кольцо стопорное |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
