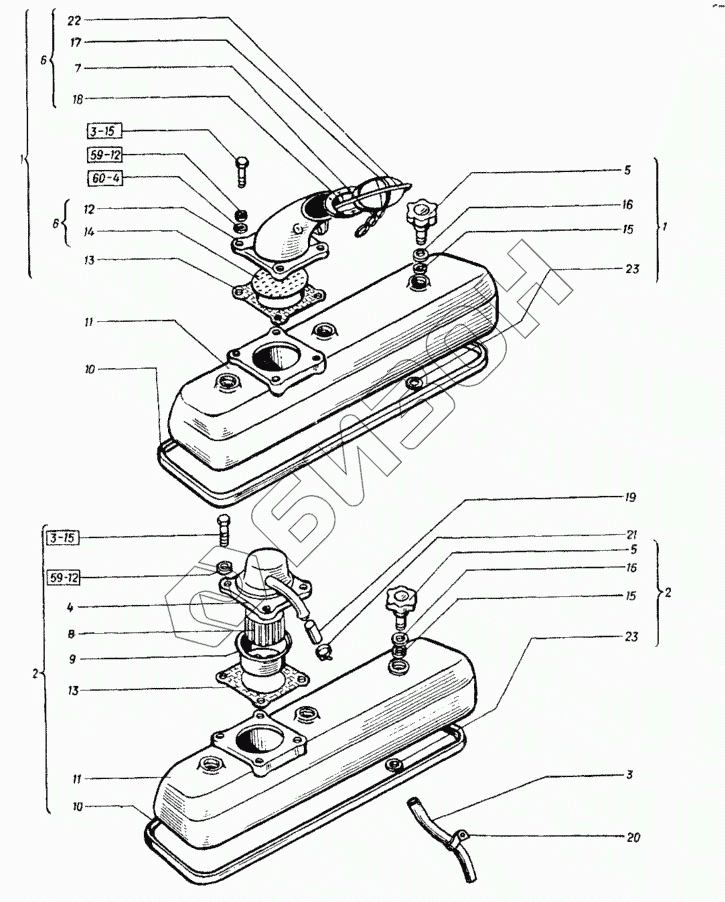

Графический каталог запасных частей к технике: ХТЗ Т-151К-08. Колпак головки цилиндров
10x1,5.04.10450
10.65Г.6402
10.65Г.6402
М10x25.7796
М10x25.7796
1
1
2
2
3
3
4
5
5
6
6
7
8
9
10
10
11
11
12
13
13
14
15
15
16
16
17
18
19
20
21
22
23
23
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 10x1,5.04.10450 | 10x1,5.04.10450 | Шайба (d=10,5, d1=15, S=1,5) |
Загрузка ...
|
|
| 10.65Г.6402 | 10.65Г.6402 | Шайба |
Загрузка ...
|
|
| М10x25.7796 | М10x25.7796 | Болт |
Загрузка ...
|
|
| 1 | 60-06006.20 | Колпак головки левый |
Загрузка ...
|
|
| 2 | 60-06007.10 | Колпак головки правый |
Загрузка ...
|
|
| 3 | 60-06012.01 | Труба с кронштейном |
Загрузка ...
|
|
| 3 | 61-06224.00 | Шланг |
Загрузка ...
|
|
| 4 | 60-06011.00 | Крышка |
Загрузка ...
|
|
| 5 | 60-06019.00 | Гайка колпака |
Загрузка ...
|
|
| 6 | 60-06025.00 | Патрубок маслоналивной |
Загрузка ...
|
|
| 7 | 14-01С11 | Цепочка |
Загрузка ...
|
|
| 8 | 60-06104.00 | Кассета |
Загрузка ...
|
|
| 9 | 60-06105.00 | Стакан |
Загрузка ...
|
|
| 10 | 60-06127.00 | Прокладка колпака |
Загрузка ...
|
|
| 11 | 60-06163.10 | Колпак головки цилиндров |
Загрузка ...
|
|
| 12 | 60-06166.02 | Патрубок маслоналивной |
Загрузка ...
|
|
| 13 | 60-06167.00 | Прокладка |
Загрузка ...
|
|
| 14 | 60-06204.00 | Сетка |
Загрузка ...
|
|
| 15 | 60-06205.11 | Кольцо уплотнительное |
Загрузка ...
|
|
| 16 | 60-06206.00 | Шайба прижимная |
Загрузка ...
|
|
| 17 | 14-0108А | Крышка |
Загрузка ...
|
|
| 18 | 14-0122 | Прокладка крышки патрубка |
Загрузка ...
|
|
| 19 | 60-29112.00 | Шланг соединительный |
Загрузка ...
|
|
| 20 | 61-06226.00 | Хомут |
Загрузка ...
|
|
| 21 | А23.02.160 | Хомут стяжной |
Загрузка ...
|
|
| 22 | СМД1-0124 | Пружина крышки |
Загрузка ...
|
|
| 23 | СМД1-0624 | Кольцо стопорное |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
