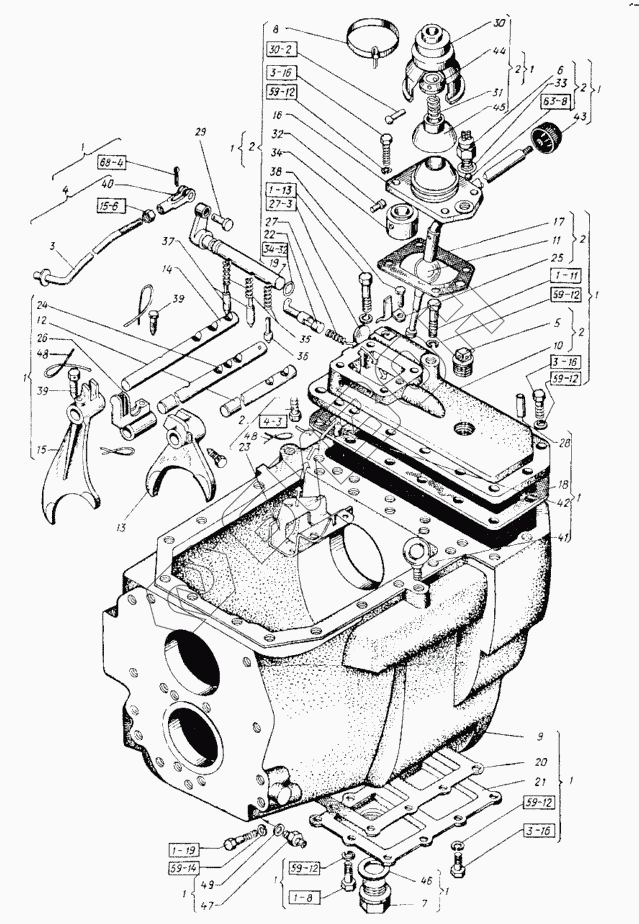

Графический каталог запасных частей к технике: ХТЗ Т-151К-08. Коробка передач
6x32.10299
3М10х16.7796
М10x30.7796
М10x30.7796
М10x30.7796
М10х40.7795
М10х55.7795
М10х65.7795
М12х55.7795
М10.5915
М10.5915
26.3111
Н2-20х16-2.9833
151К.37.001
151К.37.001-01
10.65Г.6402
10.65Г.6402
10.65Г.6402
10.65Г.6402
10.65Г.6402
12.65Г.6402
Б8-100.3722
2x16.397
1
1
1
1
1
1
1
1
1
1
1
2
2
2
2
2
2
2
2
2
2
2
2
3
4
5
6
7
8
9
10
11
11
12
13
14
15
16
17
18
19
20
21
22
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
39
40
41
42
43
44
45
46
47
48
48
49
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 6x32.10299 | 6x32.10299 | Заклепка |
Загрузка ...
|
|
| 3М10х16.7796 | 3М10х16.7796 | Болт (d=10, l=16, L0=16, H=7, S=14) |
Загрузка ...
|
|
| М10x30.7796 | М10x30.7796 | Болт |
Загрузка ...
|
|
| М10х40.7795 | М10х40.7795 | Болт |
Загрузка ...
|
|
| М10х55.7795 | М10х55.7795 | Болт |
Загрузка ...
|
|
| М10х65.7795 | М10х65.7795 | Болт |
Загрузка ...
|
|
| М12х55.7795 | М12х55.7795 | Болт (d=12, l=55, L0=30, H=7, S=17) |
Загрузка ...
|
|
| М10.5915 | М10.5915 | Гайка |
Загрузка ...
|
|
| М10.5915 | М10.5915 | Гайка |
Загрузка ...
|
|
| 26.3111 | 26.3111 | Заглушка |
Загрузка ...
|
|
| Н2-20х16-2.9833 | Н2-20х16-2.9833 | Кольцо |
Загрузка ...
|
|
| 151К.37.001 | 151К.37.001 | Коробка передач с раздаточной коробкой |
Загрузка ...
|
|
| 151К.37.001-01 | 151К.37.001-01 | Коробка передач с раздаточной коробкой |
Загрузка ...
|
|
| 10.65Г.6402 | 10.65Г.6402 | Шайба |
Загрузка ...
|
|
| 12.65Г.6402 | 12.65Г.6402 | Шайба |
Загрузка ...
|
|
| Б8-100.3722 | Б8-100.3722 | Шарик |
Загрузка ...
|
|
| 2x16.397 | 2x16.397 | Шплинт |
Загрузка ...
|
|
| 1 | 151.37.021-8 | Коробка передач |
Загрузка ...
|
|
| 2 | 151.37.050-3 | Крышка |
Загрузка ...
|
|
| 2 | 151.37.050-4 | Крышка |
Загрузка ...
|
|
| 3 | 151.37.056-1 | Тяга блокировки в сборе |
Загрузка ...
|
|
| 4 | 151.37.0156-1 | Тяга |
Загрузка ...
|
|
| 5 | 7.37.028 | Пробка в сборе |
Загрузка ...
|
|
| 6 | ВК418-3716000 | Выключатель |
Загрузка ...
|
|
| 7 | ПММ-39Б | Пробка магнитная |
Загрузка ...
|
|
| 8 | ХС-95 | Хомутик |
Загрузка ...
|
|
| 9 | 151.37.101-2-01 | Корпус |
Загрузка ...
|
|
| 10 | 151.37.142-1 | Крышка ходоуменьшителя |
Загрузка ...
|
|
| 11 | 151.37.157-1А | Рычаг |
Загрузка ...
|
|
| 11 | 151.37.157-1А-01 | Рычаг |
Загрузка ...
|
|
| 12 | 151.37.162-2 | Валик |
Загрузка ...
|
|
| 13 | 151.37.163-2 | Вилка |
Загрузка ...
|
|
| 14 | 151.37.227-3 | Валик |
Загрузка ...
|
|
| 15 | 151.37.228-2 | Вилка |
Загрузка ...
|
|
| 16 | 151.37.232-1 | Колонка малая |
Загрузка ...
|
|
| 17 | 151.37.233-1 | Прокладка |
Загрузка ...
|
|
| 18 | 151.37.238 | Прокладка |
Загрузка ...
|
|
| 19 | 151.37.248 | Валик блокировки |
Загрузка ...
|
|
| 20 | 151.37.267-2 | Прокладка |
Загрузка ...
|
|
| 21 | 151.37.268-2 | Крышка люка |
Загрузка ...
|
|
| 22 | 151.37.294-2 | Ограничитель |
Загрузка ...
|
|
| 22 | 151.37.294-3 | Ограничитель |
Загрузка ...
|
|
| 23 | 151.37.297-2 | Кулиса |
Загрузка ...
|
|
| 24 | 151.37.357-3 | Валик |
Загрузка ...
|
|
| 25 | 151.37.420 | Указатель |
Загрузка ...
|
|
| 26 | 151.37.435-2 | Поводок |
Загрузка ...
|
|
| 27 | 5.43.130 | Пружина застежки |
Загрузка ...
|
|
| 28 | 737.233 | Штифт |
Загрузка ...
|
|
| 29 | 54.20.405 | Палец |
Загрузка ...
|
|
| 30 | 54.37.489 | Чехол |
Загрузка ...
|
|
| 31 | 54-12-476 | Пружина |
Загрузка ...
|
|
| 32 | 74.37.460 | Штифт |
Загрузка ...
|
|
| 33 | 74.37.476 | Прокладка регулировочная |
Загрузка ...
|
|
| 34 | 74.37.485 | Вставка |
Загрузка ...
|
|
| 35 | 125.37.153 | Пружина фиксатора |
Загрузка ...
|
|
| 36 | 125.37.154 | Фиксатор |
Загрузка ...
|
|
| 37 | 125.37.259 | Фиксатор длинный |
Загрузка ...
|
|
| 38 | 125.37.270 | Винт установочный |
Загрузка ...
|
|
| 39 | 125.37.299 | Болт стопорный |
Загрузка ...
|
|
| 40 | 150.20.278 | Вилка |
Загрузка ...
|
|
| 41 | 150.37.474 | Рым-болт М16 ГОСТ 4751-67 |
Загрузка ...
|
|
| 42 | А03-12 | Штифт |
Загрузка ...
|
|
| 43 | А13.04.000А | Рукоятка |
Загрузка ...
|
|
| 44 | А37-60 | Упорная втулка |
Загрузка ...
|
|
| 45 | А37-63 | Колпачок |
Загрузка ...
|
|
| 46 | КУ-39 | Кольцо уплотняющее |
Загрузка ...
|
|
| 47 | Н.036.04.005 | Штуцер |
Загрузка ...
|
|
| 48 | ПЖ-1,6х300 | Проволока |
Загрузка ...
|
|
| 49 | ШПУ-20 | Шайба поворотного угольника |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
