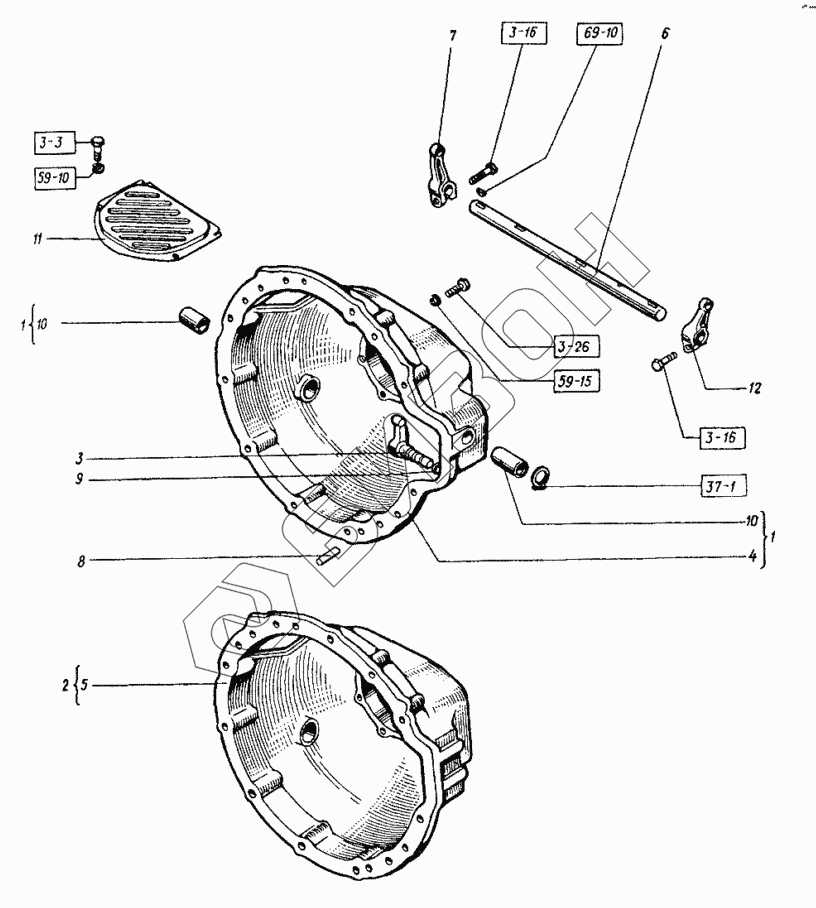

Графический каталог запасных частей к технике: ХТЗ Т-151К-08. Муфта главного сцепления. Корпус
8x11.24071
8.65Г.6402
12Т.65Г.6402
1С18.13942
М8х16.7796
М12х40.7796
М10x30.7796
М10x30.7796
1
1
2
3
4
5
6
7
8
9
10
10
11
12
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 8x11.24071 | 8x11.24071 | Шпонка (b=8, h=11, d=28) |
Загрузка ...
|
|
| 8.65Г.6402 | 8.65Г.6402 | Шайба |
Загрузка ...
|
|
| 12Т.65Г.6402 | 12Т.65Г.6402 | Шайба (d=12,2, b=S=3,5) |
Загрузка ...
|
|
| 1С18.13942 | 1С18.13942 | Кольцо (d=16,5, d1=20,7, b=2,8, S=1,2) |
Загрузка ...
|
|
| М8х16.7796 | М8х16.7796 | Болт |
Загрузка ...
|
|
| М12х40.7796 | М12х40.7796 | Болт |
Загрузка ...
|
|
| М10x30.7796 | М10x30.7796 | Болт |
Загрузка ...
|
|
| 1 | 151.21.021-3 | Корпус муфты со втулками |
Загрузка ...
|
|
| 2 | 151.21.021-6 | Корпус |
Загрузка ...
|
|
| 3 | 150.20.027-2 | Рычаг включения в сборе |
Загрузка ...
|
|
| 4 | 151.21.201-3 | Корпус муфты |
Загрузка ...
|
|
| 5 | 151.21.201-6 | Корпус муфты |
Загрузка ...
|
|
| 6 | 151.21.231-2 | Валик выключения |
Загрузка ...
|
|
| 7 | 151.21.261-1 | Рычаг сервомеханизма |
Загрузка ...
|
|
| 8 | 7.37.233 | Штифт |
Загрузка ...
|
|
| 9 | 60-21119.00 | Кольцо |
Загрузка ...
|
|
| 10 | 150.21.232 | Втулка валика выключения |
Загрузка ...
|
|
| 11 | 150.21.234-1 | Крышка люка |
Загрузка ...
|
|
| 12 | 150.21.271-4 | Рычаг выключения |
Загрузка ...
|
