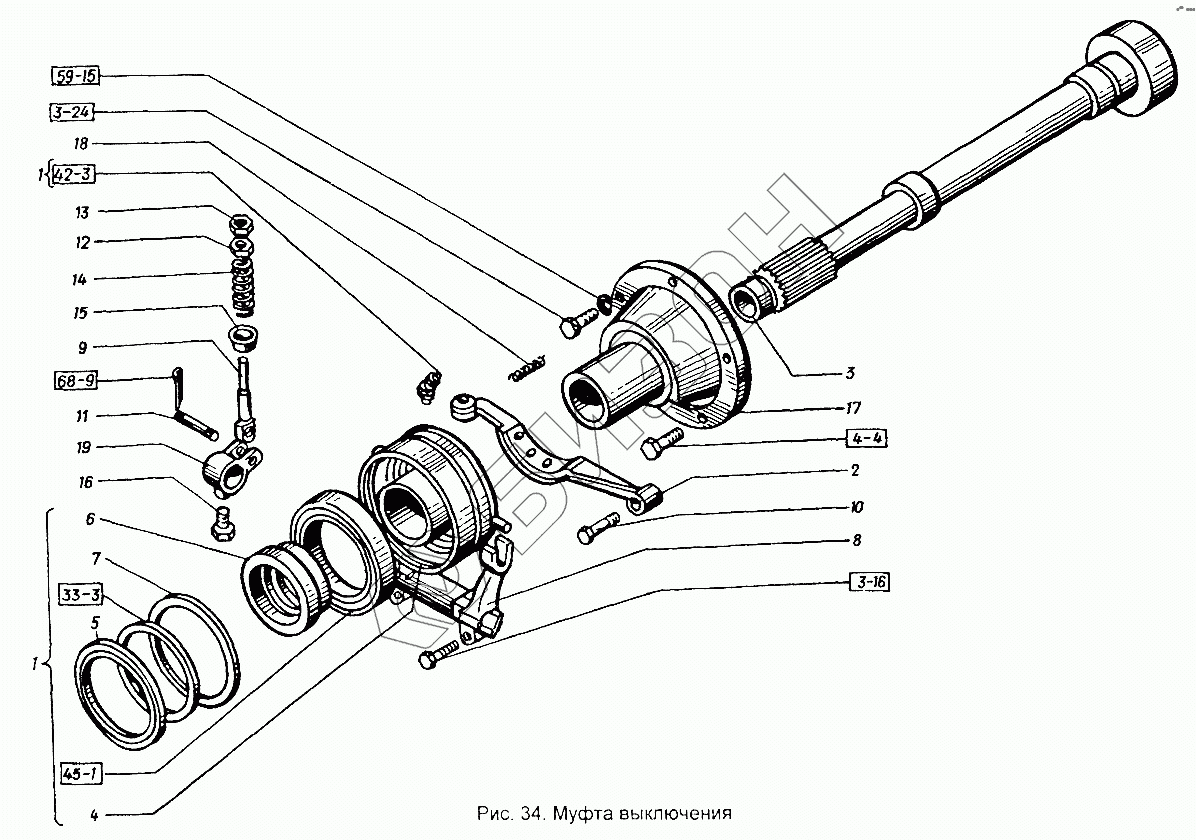

Графический каталог запасных частей к технике: ХТЗ Т-151К-08. Муфта главного сцепления. Муфта выключения
3,2x22.397
12Т.65Г.6402
46120.831
2.3.45.19853
СП-129-114-5.6308
3М12х30.7796
М12х30.7796
М10x30.7796
1
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 3,2x22.397 | 3,2x22.397 | Шплинт (d=2,7, D=5,7, L=22) |
Загрузка ...
|
|
| 12Т.65Г.6402 | 12Т.65Г.6402 | Шайба (d=12,2, b=S=3,5) |
Загрузка ...
|
|
| 46120.831 | 46120.831 | Подшипник (d=100, D=150, L=24) |
Загрузка ...
|
|
| 2.3.45.19853 | 2.3.45.19853 | Масленка |
Загрузка ...
|
|
| СП-129-114-5.6308 | СП-129-114-5.6308 | Кольцо (D=129, d=114, H5) |
Загрузка ...
|
|
| 3М12х30.7796 | 3М12х30.7796 | Болт (d=12, l=30, L0=30, H=8, S=17) |
Загрузка ...
|
|
| М12х30.7796 | М12х30.7796 | Болт |
Загрузка ...
|
|
| М10x30.7796 | М10x30.7796 | Болт |
Загрузка ...
|
|
| 1 | 60-21003.00 | Корпус |
Загрузка ...
|
|
| 2 | 62А-21010.00 | Колодка |
Загрузка ...
|
|
| 3 | 151.21.034-3 | Вал главного сцепления в сборе |
Загрузка ...
|
|
| 4 | 60-21105.00 | Корпус |
Загрузка ...
|
|
| 5 | 60-21106.10 | Крышка |
Загрузка ...
|
|
| 6 | 60-21107.00 | Упор |
Загрузка ...
|
|
| 7 | 60-21108.00 | Кольцо |
Загрузка ...
|
|
| 8 | 01М-2126 | Вилка выключения |
Загрузка ...
|
|
| 9 | 125.21.244 | Серьга тормозка |
Загрузка ...
|
|
| 10 | 125.21.245 | Болт тормозка |
Загрузка ...
|
|
| 11 | 125.21.246 | Палец |
Загрузка ...
|
|
| 12 | 125.21.247 | Седло пружины |
Загрузка ...
|
|
| 13 | 125.21.248 | Гайка регулировочная |
Загрузка ...
|
|
| 14 | 125.21.249 | Пружина тормозка |
Загрузка ...
|
|
| 15 | 125.21.250 | Стакан пружины тормозка |
Загрузка ...
|
|
| 16 | 125.37.299 | Болт стопорный |
Загрузка ...
|
|
| 17 | 150.21.222 | Стакан выжимного подшипника |
Загрузка ...
|
|
| 18 | 150.21.330 | Пружина |
Загрузка ...
|
|
| 19 | 150.21.243 | Муфта серьги тормозка |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
