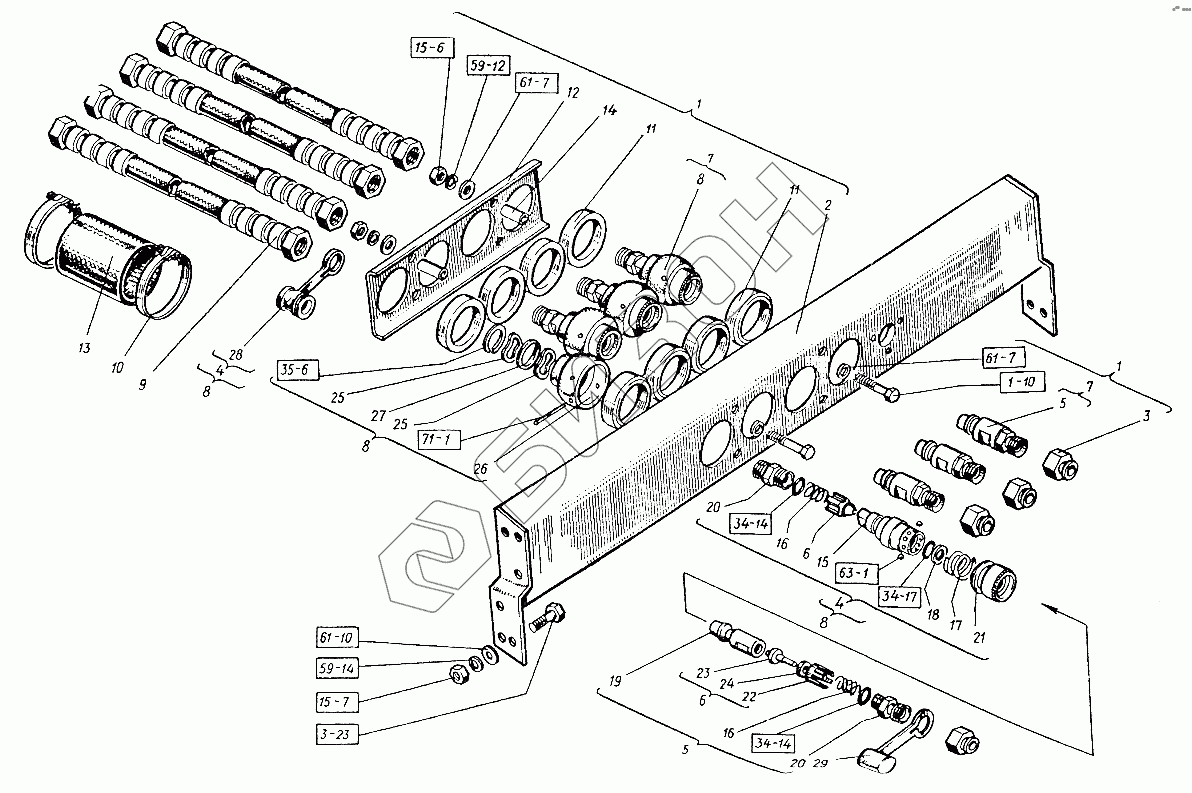

Графический каталог запасных частей к технике: ХТЗ Т-151К-08. Муфта быстросоединяемая разрывная
Б37.13940
М10х50.7795
М12x25.7796
М10.5915
М10.5915
М12.5915
М12.5915
024-028-25-2-2.9833
024-028-25-2-2.9833
029-033-25-2-2.9833
151.61.001-9
10.65Г.6402
10.04.11371
10.04.11371
12.65Г.6402
12.04.11371
4,763-100.3722
5x45.12850
1
1
2
3
4
4
5
5
6
6
7
7
8
8
8
8
9
10
11
11
12
13
14
15
16
16
17
18
19
20
20
21
22
23
24
25
25
26
27
28
29
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| Б37.13940 | Б37.13940 | Кольцо (d=34, b=5, S=1,7) |
Загрузка ...
|
|
| М10х50.7795 | М10х50.7795 | Болт (d=10, l=50, L0=26, H=6, S=14) |
Загрузка ...
|
|
| М12x25.7796 | М12x25.7796 | Болт |
Загрузка ...
|
|
| М10.5915 | М10.5915 | Гайка |
Загрузка ...
|
|
| М10.5915 | М10.5915 | Гайка |
Загрузка ...
|
|
| М12.5915 | М12.5915 | Гайка |
Загрузка ...
|
|
| М12.5915 | М12.5915 | Гайка |
Загрузка ...
|
|
| 024-028-25-2-2.9833 | 024-028-25-2-2.9833 | Кольцо |
Загрузка ...
|
|
| 029-033-25-2-2.9833 | 029-033-25-2-2.9833 | Кольцо |
Загрузка ...
|
|
| 151.61.001-9 | 151.61.001-9 | Муфта быстросоединяемая разрывная |
Загрузка ...
|
|
| 10.65Г.6402 | 10.65Г.6402 | Шайба |
Загрузка ...
|
|
| 10.04.11371 | 10.04.11371 | Шайба |
Загрузка ...
|
|
| 12.65Г.6402 | 12.65Г.6402 | Шайба |
Загрузка ...
|
|
| 12.04.11371 | 12.04.11371 | Шайба |
Загрузка ...
|
|
| 4,763-100.3722 | 4,763-100.3722 | Шарик |
Загрузка ...
|
|
| 5x45.12850 | 5x45.12850 | Штифт (d=5, d1=5,35, L=45) |
Загрузка ...
|
|
| 1 | 151.61.017-6А | Муфта быстросоединяемая разрывная |
Загрузка ...
|
|
| 2 | 151.61.018-4 | Кронштейн |
Загрузка ...
|
|
| 3 | Н.036.12.040 | Заглушка в сборе |
Загрузка ...
|
|
| 4 | Н.036.69.100-02 | Полумуфта наружная |
Загрузка ...
|
|
| 5 | Н.036.69.200-02 | Полумуфта внутренняя |
Загрузка ...
|
|
| 6 | Н.036.69.300 | Клапан |
Загрузка ...
|
|
| 7 | Н.036.72.000-02 | Муфта быстросоединяемая разрывная |
Загрузка ...
|
|
| 8 | Н.036.72.100 | Полумуфта наружная |
Загрузка ...
|
|
| 9 | Н.036.85.800 | Рукав высокого давления |
Загрузка ...
|
|
| 10 | ХС-100 | Хомутик стяжной |
Загрузка ...
|
|
| 11 | 151.61.123 | Втулка |
Загрузка ...
|
|
| 12 | 151.61.124 | Крышка |
Загрузка ...
|
|
| 13 | 75.67.108 | Шланг |
Загрузка ...
|
|
| 14 | 150.13.136 | Втулка распорная |
Загрузка ...
|
|
| 15 | Н.036.69.001 | Корпус |
Загрузка ...
|
|
| 16 | Н.036.69.004 | Пружина |
Загрузка ...
|
|
| 17 | Н.036.69.005 | Пружина |
Загрузка ...
|
|
| 18 | Н.036.69.007 | Кольцо |
Загрузка ...
|
|
| 19 | Н.036.69.008 | Корпус |
Загрузка ...
|
|
| 20 | Н.036.69.009 | Штуцер |
Загрузка ...
|
|
| 21 | Н.036.69.018 | Фиксатор |
Загрузка ...
|
|
| 22 | Н.036.69.301 | Крестовина |
Загрузка ...
|
|
| 23 | Н.036.69.302 | Упор |
Загрузка ...
|
|
| 24 | Н.036.69.303 | Кольцо |
Загрузка ...
|
|
| 25 | Н.036.72.101 | Пружина |
Загрузка ...
|
|
| 26 | Н.036.72.102 | Шарнир |
Загрузка ...
|
|
| 27 | Н.036.72.103 | Кольцо |
Загрузка ...
|
|
| 28 | Н.036.129.001-01 | Заглушка |
Загрузка ...
|
|
| 29 | Н.036.130.001-01 | Заглушка |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
