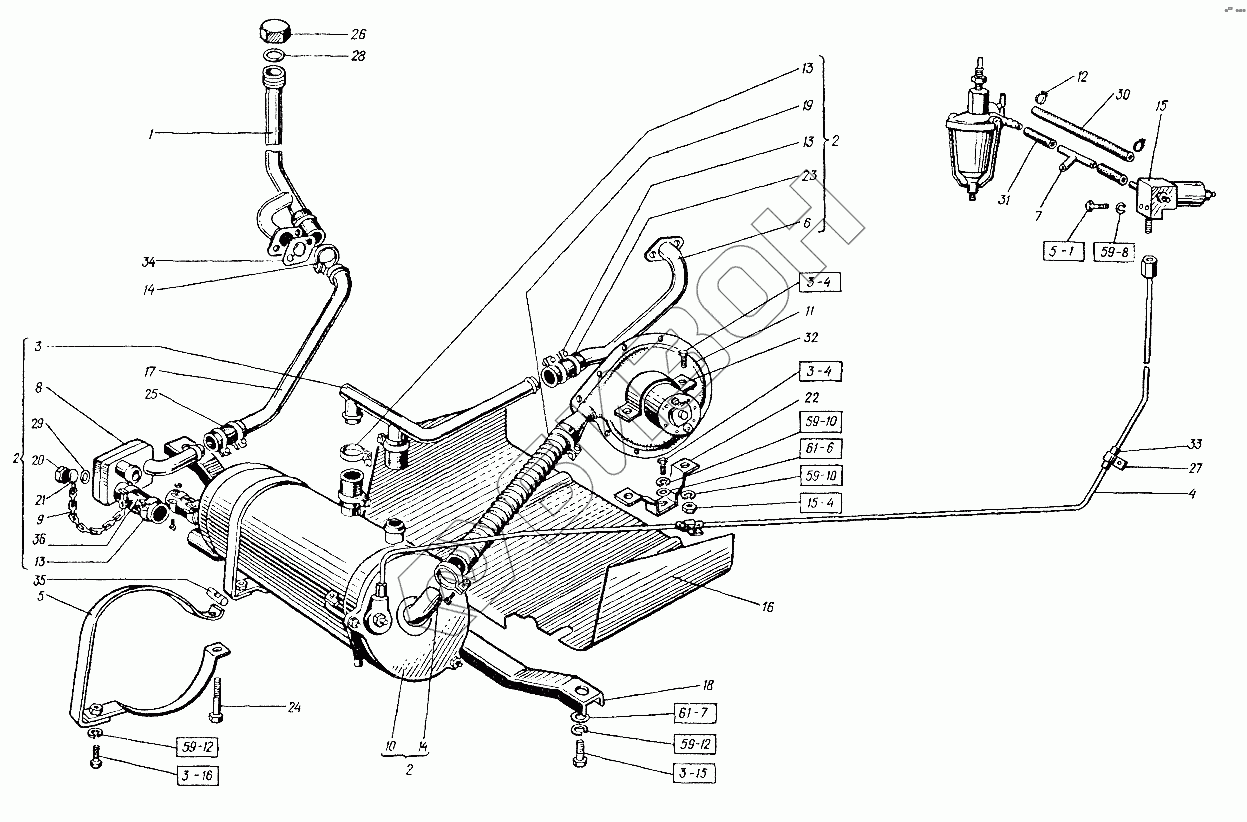

Графический каталог запасных частей к технике: ХТЗ Т-151К-08. Система подогрева двигателя
8.04.11371
8.65Г.6402
8.65Г.6402
6.65Г.6402
10.04.11371
10.65Г.6402
10.65Г.6402
150.23.001-2-01
150.23.001-2
М8.5915
М8х20.7796
М8х20.7796
М6х12.7798
М10x30.7796
М10x25.7796
1
2
2
2
3
4
5
6
7
8
9
10
11
12
13
13
13
14
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 8.04.11371 | 8.04.11371 | Шайба |
Загрузка ...
|
|
| 8.65Г.6402 | 8.65Г.6402 | Шайба |
Загрузка ...
|
|
| 6.65Г.6402 | 6.65Г.6402 | Шайба |
Загрузка ...
|
|
| 10.04.11371 | 10.04.11371 | Шайба |
Загрузка ...
|
|
| 10.65Г.6402 | 10.65Г.6402 | Шайба |
Загрузка ...
|
|
| 150.23.001-2-01 | 150.23.001-2-01 | Система подогрева двигателя |
Загрузка ...
|
|
| 150.23.001-2 | 150.23.001-2 | Система подогрева двигателя |
Загрузка ...
|
|
| М8.5915 | М8.5915 | Гайка |
Загрузка ...
|
|
| М8х20.7796 | М8х20.7796 | Болт |
Загрузка ...
|
|
| М6х12.7798 | М6х12.7798 | Болт |
Загрузка ...
|
|
| М10x30.7796 | М10x30.7796 | Болт |
Загрузка ...
|
|
| М10x25.7796 | М10x25.7796 | Болт |
Загрузка ...
|
|
| 1 | 150.23-011-1А | Труба заливная |
Загрузка ...
|
|
| 2 | 150.23.013-3 | Котел пускового подогревателя |
Загрузка ...
|
|
| 3 | 150.23.017-3 | Паросборник |
Загрузка ...
|
|
| 4 | 150.23.020-1 | Трубка топливопровода |
Загрузка ...
|
|
| 5 | 150.23.021-1 | Кронштейн |
Загрузка ...
|
|
| 6 | 150.23.026-2 | Труба левая |
Загрузка ...
|
|
| 7 | 150.23.030-1 | Тройник в сборе |
Загрузка ...
|
|
| 8 | 150.23.034 | Коллектор в сборе |
Загрузка ...
|
|
| 9 | 150.08.038-01 | Цепочка |
Загрузка ...
|
|
| 10 | ПЖБ300-1015010А | Котел пускового подогревателя |
Загрузка ...
|
|
| 11 | ПЖБ300А-1015200 | Вентилятор |
Загрузка ...
|
|
| 12 | ХС-13 | Хомутик стяжной |
Загрузка ...
|
|
| 13 | ХСВА-35 | Хомут |
Загрузка ...
|
|
| 14 | ХСВА-43 | Хомут |
Загрузка ...
|
|
| 15 | ЭМК-12 | Клапан электромагнитный |
Загрузка ...
|
|
| 16 | 150.23.102-3 | Поддон |
Загрузка ...
|
|
| 17 | 150.23.103-2 | Труба промежуточная |
Загрузка ...
|
|
| 18 | 150.23.107-1А | Плайка |
Загрузка ...
|
|
| 19 | 150.23.111 | Шланг с металлическим каркасом |
Загрузка ...
|
|
| 20 | 150.23.139 | Пробка |
Загрузка ...
|
|
| 21 | 150.23.140 | Кольцо |
Загрузка ...
|
|
| 22 | 150.23.141-1 | Кронштейн |
Загрузка ...
|
|
| 23 | 150.23.147 | Шланг |
Загрузка ...
|
|
| 24 | 150.23.161 | Болт регулировочный |
Загрузка ...
|
|
| 25 | 150.23.165А | Шланг |
Загрузка ...
|
|
| 26 | 150.23.172 | Пробка |
Загрузка ...
|
|
| 27 | 7.48.202 | Скоба |
Загрузка ...
|
|
| 28 | 14.13.165А | Прокладка |
Загрузка ...
|
|
| 29 | 17-008А | Прокладка |
Загрузка ...
|
|
| 30 | 74.00.448 | Шланг |
Загрузка ...
|
|
| 31 | 74.13.447Б | Шланг |
Загрузка ...
|
|
| 32 | 74.23.128-2 | Планка |
Загрузка ...
|
|
| 33 | 74.23.172 | Трубка резиновая |
Загрузка ...
|
|
| 34 | 125.23.199 | Прокладка фланца |
Загрузка ...
|
|
| 35 | 125.23.239 | Бобышка |
Загрузка ...
|
|
| 36 | 125.23.243 | Шланг |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
