Графический каталог запасных частей к технике: ХТЗ Т-151К-08. Нормали
1
1
1
1
1
1
1
1
1
1
1
1
1
1
1
1
1
1
1
1
1
1
1
1
1
1
1
2
3
3
3
3
3
3
3
3
3
3
3
3
3
3
3
3
3
3
3
3
3
3
3
3
3
3
3
3
3
3
3
3
3
3
3
3
3
3
3
3
3
3
3
3
4
4
4
4
4
5
5
5
5
5
5
5
5
5
5
5
5
5
6
7
7
8
9
9

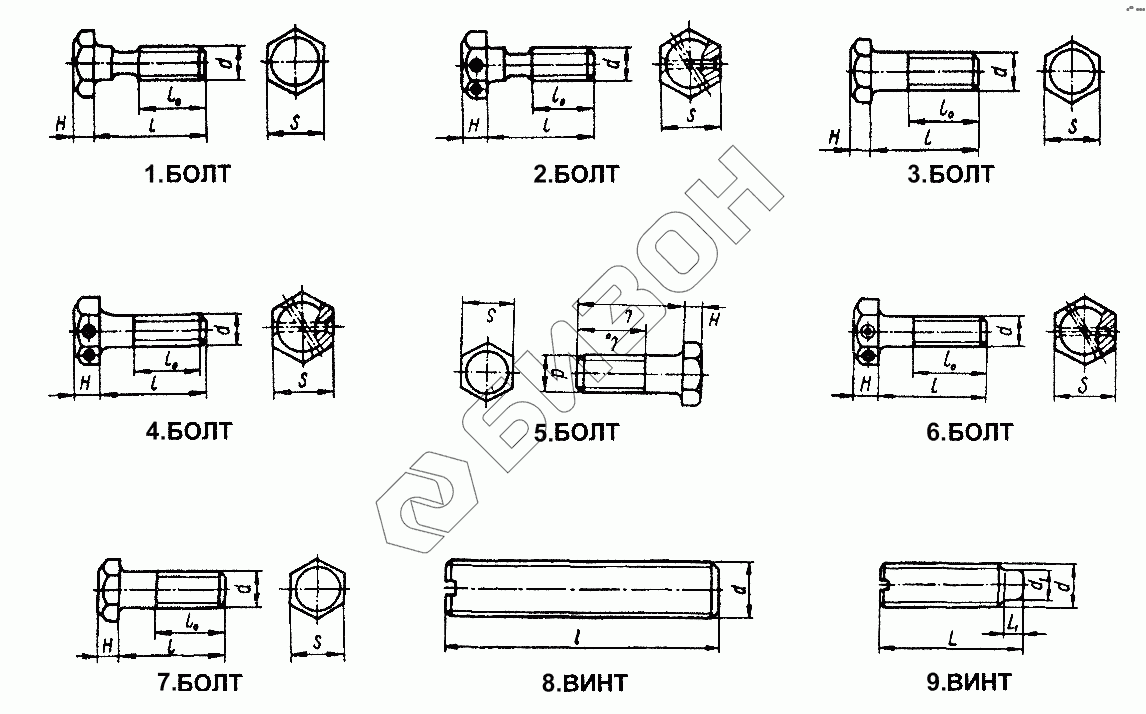

| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | М10x120.7795 | Болт (d=10, l=120, L0=26, H=6, S=14) |
Загрузка ...
|
|
| 1 | М10х110.7795 | Болт |
Загрузка ...
|
|
| 1 | М8х95.7795 | Болт (d=8, l=95, L0=22, H=5, S=12) |
Загрузка ...
|
|
| 1 | М8х65.7795 | Болт |
Загрузка ...
|
|
| 1 | М8х55.7795 | Болт |
Загрузка ...
|
|
| 1 | М8х45.7795 | Болт (d=8, l=45, L0=22, H=5, S=12) |
Загрузка ...
|
|
| 1 | М8х35.7795 | Болт |
Загрузка ...
|
|
| 1 | М8х100.7795 | Болт |
Загрузка ...
|
|
| 1 | М6х30.7795 | Болт |
Загрузка ...
|
|
| 1 | М24х130.7795 | Болт (d=24, l=130, L0=54, H=13, S=32) |
Загрузка ...
|
|
| 1 | М20х70.7795 | Болт |
Загрузка ...
|
|
| 1 | М14х65.7795 | Болт |
Загрузка ...
|
|
| 1 | М14х100.7795 | Болт (d=14, l=100, L0=34, H=8, S=19) |
Загрузка ...
|
|
| 1 | М12х90.7795 | Болт (d=12, l=90, L0=30, H=7, S=17) |
Загрузка ...
|
|
| 1 | М12х70.7795 | Болт |
Загрузка ...
|
|
| 1 | М12х80.7795 | Болт (d=12, l=80, L0=30, H=7, S=17) |
Загрузка ...
|
|
| 1 | М10х40.7795 | Болт |
Загрузка ...
|
|
| 1 | М10x45.7795 | Болт |
Загрузка ...
|
|
| 1 | М10х50.7795 | Болт (d=10, l=50, L0=26, H=6, S=14) |
Загрузка ...
|
|
| 1 | М10х55.7795 | Болт |
Загрузка ...
|
|
| 1 | М10х60.7795 | Болт (d=10, l=60, L0=26, H=6, S=14) |
Загрузка ...
|
|
| 1 | М10x70.7795 | Болт |
Загрузка ...
|
|
| 1 | М12х35.7795 | Болт (d=12, l=35, L0=30, H=7, S=17) |
Загрузка ...
|
|
| 1 | М12х45.7795 | Болт (d=12, l=45, L0=30, H=7, S=17) |
Загрузка ...
|
|
| 1 | М12х55.7795 | Болт (d=12, l=55, L0=30, H=7, S=17) |
Загрузка ...
|
|
| 1 | М12х1,25x55.7795 | Болт (d=12, l=55, L0=30, H=7, S=17) |
Загрузка ...
|
|
| 1 | М10х65.7795 | Болт |
Загрузка ...
|
|
| 2 | 3М12х65.7792 | Болт (d=12, l=65, L0=30, H=8, S=17) |
Загрузка ...
|
|
| 3 | М6х30.7796 | Болт (d=6, l=30, L0=18, H=4, S=10) |
Загрузка ...
|
|
| 3 | М24х60.7796 | Болт |
Загрузка ...
|
|
| 3 | М20х1,5x90.7796 | Болт (d=20, l=90, L0=46, H=11, S=27) |
Загрузка ...
|
|
| 3 | М20х70.7796 | Болт (d=20, l=70, L0=46, H=11, S=27) |
Загрузка ...
|
|
| 3 | М20х55.7796 | Болт |
Загрузка ...
|
|
| 3 | М20х 50.7796 | Болт (d=20, l=50, L0=50, H=11, S=27) |
Загрузка ...
|
|
| 3 | М20х40.7796 | Болт |
Загрузка ...
|
|
| 3 | М20х1,5x150.7796 | Болт (d=20, l=150, L0=46, H=11, S=27) |
Загрузка ...
|
|
| 3 | М18x1,5x70.7796 | Болт (d=18, l=70, L0=42, H=10, S=24) |
Загрузка ...
|
|
| 3 | М16x40.7796 | Болт (d=16, l=40, L0=40, H=9, S=22) |
Загрузка ...
|
|
| 3 | М16x60.7796 | Болт (d=16, l=60, L0=38, H=9, S=22) |
Загрузка ...
|
|
| 3 | М8х12.7796 | Болт |
Загрузка ...
|
|
| 3 | М8х16.7796 | Болт |
Загрузка ...
|
|
| 3 | М8х20.7796 | Болт |
Загрузка ...
|
|
| 3 | М8х25.7796 | Болт |
Загрузка ...
|
|
| 3 | М8х30.7796 | Болт |
Загрузка ...
|
|
| 3 | М8Х35.7796 | Болт (d=8, l=35, L0=22, H=5, S=12) |
Загрузка ...
|
|
| 3 | М8х40.7796 | Болт (d=8, l=40, L0=22, H=5, S=12) |
Загрузка ...
|
|
| 3 | М8х50.7796 | Болт (d=8, l=50, L0=22, H=5, S=12) |
Загрузка ...
|
|
| 3 | М8х55.7796 | Болт (d=8, l=55, L0=22, H=5, S=12) |
Загрузка ...
|
|
| 3 | М8х60.7796 | Болт (d=8, l=60, L0=22, H=5, S=12) |
Загрузка ...
|
|
| 3 | М8х70.7796 | Болт (d=8, l=70, L0=22, H=5, S=12) |
Загрузка ...
|
|
| 3 | М16х1,5x45.7796 | Болт (d=16, l=45, L0=38, H=9, S=22) |
Загрузка ...
|
|
| 3 | М16х50.7796 | Болт (d=16, l=50, L0=38, H=9, S=22) |
Загрузка ...
|
|
| 3 | М10х16.7796 | Болт |
Загрузка ...
|
|
| 3 | М10x20.7796 | Болт |
Загрузка ...
|
|
| 3 | М10x25.7796 | Болт |
Загрузка ...
|
|
| 3 | М10x30.7796 | Болт |
Загрузка ...
|
|
| 3 | М10x35.7796 | Болт |
Загрузка ...
|
|
| 3 | М10x40.7796 | Болт |
Загрузка ...
|
|
| 3 | М10x45.7796 | Болт |
Загрузка ...
|
|
| 3 | М10х60.7796 | Болт (d=10, l=60, L0=26, H=6, S=14) |
Загрузка ...
|
|
| 3 | М10х80.7796 | Болт |
Загрузка ...
|
|
| 3 | М12x20.7796 | Болт (d=12, l=20, L0=20, H=7, S=17) |
Загрузка ...
|
|
| 3 | М12x25.7796 | Болт |
Загрузка ...
|
|
| 3 | М12х30.7796 | Болт |
Загрузка ...
|
|
| 3 | М12x35.7796 | Болт |
Загрузка ...
|
|
| 3 | М12х40.7796 | Болт |
Загрузка ...
|
|
| 3 | М12x45.7796 | Болт |
Загрузка ...
|
|
| 3 | М12х50.7796 | Болт (d=12, l=50, L0=30, H=7, S=17) |
Загрузка ...
|
|
| 3 | М12х60.7796 | Болт (d=12, l=60, L0=30, H=7, S=17) |
Загрузка ...
|
|
| 3 | М14x50.7796 | Болт |
Загрузка ...
|
|
| 3 | М16х1,5х180.7796 | Болт (d=16, l=180, L0=44, H=9, S=22) |
Загрузка ...
|
|
| 3 | М16х35.7796 | Болт (d=16, l=35, L0=35, H=9, S=22) |
Загрузка ...
|
|
| 4 | 3М8х16.7796 | Болт |
Загрузка ...
|
|
| 4 | 3М12х30.7796 | Болт (d=12, l=30, L0=30, H=8, S=17) |
Загрузка ...
|
|
| 4 | 3М6х16.7796 | Болт (d=6, l=16, L0=16, H=4,2, S=10) |
Загрузка ...
|
|
| 4 | 3М10х16.7796 | Болт (d=10, l=16, L0=16, H=7, S=14) |
Загрузка ...
|
|
| 4 | 3М12х40.7796 | Болт (d=12, l=40, L0=30, H=8, S=17) |
Загрузка ...
|
|
| 5 | М6х35.7798 | Болт (d=6, l=35, L0=18, H=4, S=10) |
Загрузка ...
|
|
| 5 | М8х25.7798 | Болт |
Загрузка ...
|
|
| 5 | М8х1х16.7798 | Болт (d=8, l=16, L0=16, H=5,5, S=13) |
Загрузка ...
|
|
| 5 | М6х55.7798 | Болт (d=6, l=55, L0=18, H=4, S=10) |
Загрузка ...
|
|
| 5 | М6х40.7798 | Болт |
Загрузка ...
|
|
| 5 | М6х25.7798 | Болт |
Загрузка ...
|
|
| 5 | М6х20.7798 | Болт |
Загрузка ...
|
|
| 5 | М6х18.7798 | Болт (d=6, l=18, L0=18, H=4, S=10) |
Загрузка ...
|
|
| 5 | М6х16.7798 | Болт |
Загрузка ...
|
|
| 5 | М6х14.7798 | Болт |
Загрузка ...
|
|
| 5 | М6х12.7798 | Болт |
Загрузка ...
|
|
| 5 | М14х30.7798 | Болт (d=14, l=30, L0=30, H=9, S=22) |
Загрузка ...
|
|
| 5 | М10x65.7798 | Болт (d=10, l=65, L0=26, H=7, S=17) |
Загрузка ...
|
|
| 6 | 3М6х20.7798 | Болт (d=6, l=20, L0=20, H=4, S=10) |
Загрузка ...
|
|
| 7 | М5х12.7805 | Болт (d=5, l=12, L0=12, H=3,5, S=8) |
Загрузка ...
|
|
| 7 | М6х12.7805 | Болт (d=6, l=12, L0=12, H=4, S=10) |
Загрузка ...
|
|
| 8 | М6х8.1477 | Винт |
Загрузка ...
|
|
| 9 | М6х12.1478 | Винт (d=6, d1=4,4, L=12, L1=3) |
Загрузка ...
|
|
| 9 | М6х20.1478 | Винт (d=6, d1=4,5, L=20, L1=3) |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
