Графический каталог запасных частей к технике: ХТЗ Т-151К-08. Нормали
1
1
1
1
1
1
1
1
1
1
1
1
1
1
1
1
1
1
1
1
1
1
2
2
2
2
2
2
2
2
2
2
2
2
2
3
3
3
3
3
3
3
3
3
3
3
3
3
3
4
4
4
5
5
5
5
5
5
5
5
5
5
5
5
5
5
5
5
5
5
5
5
6
6
6
6
6
6
7
7
7
7
7
7
7
7
7
7
7
7
7
7
8
9
9
9

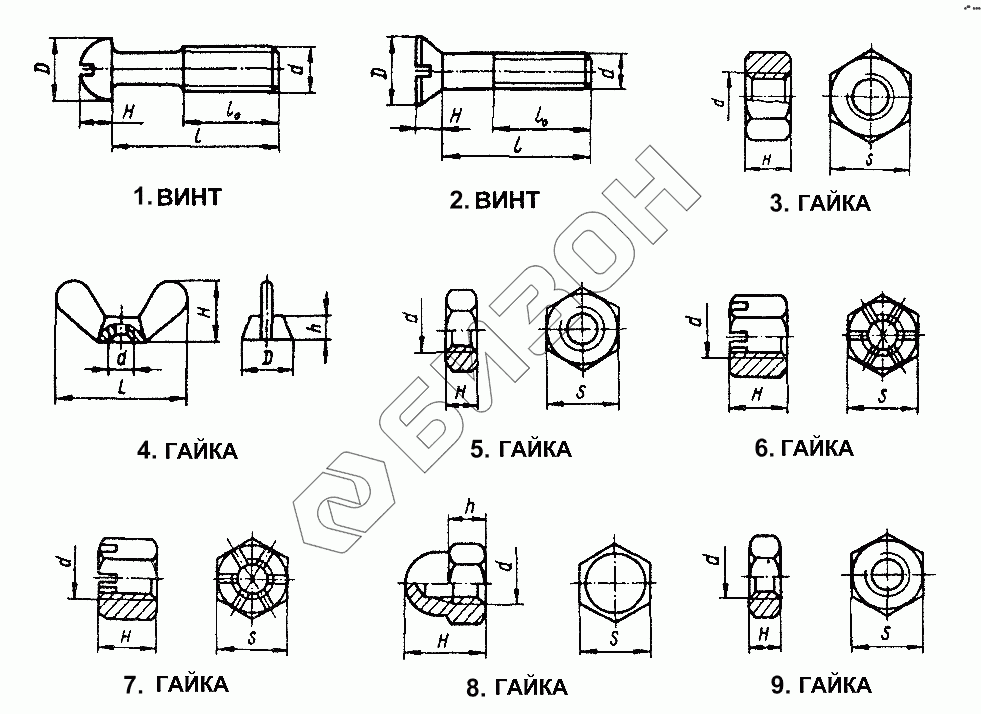

| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | М3х30.17473 | Винт (d=3, l=30, L0=12, H=2,1, D=5,5) |
Загрузка ...
|
|
| 1 | М3х10.17473 | Винт (d=3, l=10, L0=10, H=2,1, D=5,5) |
Загрузка ...
|
|
| 1 | М8х16.17473 | Винт |
Загрузка ...
|
|
| 1 | М6х40.17473 | Винт |
Загрузка ...
|
|
| 1 | М6х25.17473 | Винт (d=6, l=25, L0=18, H=4,2, D=10) |
Загрузка ...
|
|
| 1 | М6х22.17473 | Винт |
Загрузка ...
|
|
| 1 | М6х8.17473 | Винт |
Загрузка ...
|
|
| 1 | М6х16.17473 | Винт |
Загрузка ...
|
|
| 1 | М6х14.17473 | Винт |
Загрузка ...
|
|
| 1 | М6х12.17473 | Винт |
Загрузка ...
|
|
| 1 | М6х10.17473 | Винт |
Загрузка ...
|
|
| 1 | М5х8.17473 | Винт |
Загрузка ...
|
|
| 1 | М5х18.17473 | Винт |
Загрузка ...
|
|
| 1 | М5х30.17473 | Винт (d=5, l=30, L0=16, H=3.5, D=8,5) |
Загрузка ...
|
|
| 1 | М4х12.17473 | Винт |
Загрузка ...
|
|
| 1 | М4х14.17473 | Винт (d=4, l=14, L0=14, H=2,8, D=7) |
Загрузка ...
|
|
| 1 | М4х18.17473 | Винт (d=4, l=18, L0=14, H=2,8, D=7) |
Загрузка ...
|
|
| 1 | М4х30.17473 | Винт (d=4, l=30, L0=14, H=2,8, D=7) |
Загрузка ...
|
|
| 1 | М4х 8.17473 | Винт (d=4, l=8, L0=8, H=2,8, D=7) |
Загрузка ...
|
|
| 1 | М5х10.17473 | Винт |
Загрузка ...
|
|
| 1 | М5х12.17473 | Винт |
Загрузка ...
|
|
| 1 | М5х16.17473 | Винт |
Загрузка ...
|
|
| 2 | М8х12.17475 | Винт (d=8, l=12, L0=12, H=4, D=14,5) |
Загрузка ...
|
|
| 2 | М6х40.17475 | Винт (d=6, l=40, L0=18, H=3, D=11) |
Загрузка ...
|
|
| 2 | М6х18.17475 | Винт (d=6, l=18, L0=18, H=3, D=11) |
Загрузка ...
|
|
| 2 | М6х14.17475 | Винт (d=6, l=14, L0=14, H=3, D=11) |
Загрузка ...
|
|
| 2 | М6х12.17475 | Винт |
Загрузка ...
|
|
| 2 | М5х12.17475 | Винт |
Загрузка ...
|
|
| 2 | М5х35.17475 | Винт |
Загрузка ...
|
|
| 2 | М5х16.17475 | Винт (d=5, l=16, L0=16, H=2,5, D=9,2) |
Загрузка ...
|
|
| 2 | М4х25.17475 | Винт (d=4, l=25, L0=14, H=2, D=7,4) |
Загрузка ...
|
|
| 2 | М4х12.17475 | Винт (d=4, l=12, L0=12, H=2, D=7,4) |
Загрузка ...
|
|
| 2 | М3х25.17475 | Винт (d=3, l=25, L0=12, H=1,5, D=5,6) |
Загрузка ...
|
|
| 2 | М3х16.17475 | Винт (d=3, l=16, L0=16, H=1,5, D=5,6) |
Загрузка ...
|
|
| 2 | М10х32.17475 | Винт (d=10, l=32, L0=32, H=5, D=18) |
Загрузка ...
|
|
| 3 | М8.2524 | Гайка (d=8, H=6,5, S=12) |
Загрузка ...
|
|
| 3 | М27х2.2524 | Гайка |
Загрузка ...
|
|
| 3 | М24х2.2526 | Гайка |
Загрузка ...
|
|
| 3 | М24х2.2526 | Гайка |
Загрузка ...
|
|
| 3 | М22х1,5.2526 | Гайка (d=22, H=11, S=30) |
Загрузка ...
|
|
| 3 | М20х1,5.2526 | Гайка |
Загрузка ...
|
|
| 3 | М14х1,5.2526 | Гайка (d=14, H=8, S=18) |
Загрузка ...
|
|
| 3 | М12.2526 | Гайка (d=12, H=7, S=17) |
Загрузка ...
|
|
| 3 | М12х1,25.2524 | Гайка (d=12, H=10, S=16) |
Загрузка ...
|
|
| 3 | М12.2524 | Гайка (d=12, H=10, S=16) |
Загрузка ...
|
|
| 3 | М12х1,25.2524 | Гайка (d=12, H=10, S=16) |
Загрузка ...
|
|
| 3 | М12.2524 | Гайка (d=12, H=10, S=16) |
Загрузка ...
|
|
| 3 | М10.2524 | Гайка (d=10, H=8, S=14) |
Загрузка ...
|
|
| 3 | М14х1,5.2526 | Гайка (d=14, H=8, S=18) |
Загрузка ...
|
|
| 4 | М10.3032 | Гайка |
Загрузка ...
|
|
| 4 | М6.3032 | Гайка |
Загрузка ...
|
|
| 4 | М8.3032 | Гайка |
Загрузка ...
|
|
| 5 | М16.5915 | Гайка |
Загрузка ...
|
|
| 5 | М6.5915 | Гайка |
Загрузка ...
|
|
| 5 | М18х1,5.5915 | Гайка (d=18, H=15, S=27) |
Загрузка ...
|
|
| 5 | М20.5915 | Гайка |
Загрузка ...
|
|
| 5 | М20х1,5.5915 | Гайка |
Загрузка ...
|
|
| 5 | М4.5915 | Гайка |
Загрузка ...
|
|
| 5 | М5.5915 | Гайка |
Загрузка ...
|
|
| 5 | 2М6.5916 | Гайка (d=6, H=4, S=10) |
Загрузка ...
|
|
| 5 | М8.5915 | Гайка |
Загрузка ...
|
|
| 5 | М8х1.5915 | Гайка (d=8, H=6,5, S=13) |
Загрузка ...
|
|
| 5 | М14.5915 | Гайка |
Загрузка ...
|
|
| 5 | М14х1,5.5915 | Гайка |
Загрузка ...
|
|
| 5 | М14.5915 | Гайка |
Загрузка ...
|
|
| 5 | М12х1,25.5915 | Гайка |
Загрузка ...
|
|
| 5 | М12.5915 | Гайка |
Загрузка ...
|
|
| 5 | М12х1,25.5915 | Гайка |
Загрузка ...
|
|
| 5 | М12.5915 | Гайка |
Загрузка ...
|
|
| 5 | М10.5915 | Гайка |
Загрузка ...
|
|
| 5 | М10.5915 | Гайка |
Загрузка ...
|
|
| 5 | М14х1,5.5915 | Гайка |
Загрузка ...
|
|
| 6 | М14х1,5.5918 | Гайка |
Загрузка ...
|
|
| 6 | М27х2.5919 | Гайка |
Загрузка ...
|
|
| 6 | М24х2.5918 | Гайка (d=24, H=27, S=36) |
Загрузка ...
|
|
| 6 | М20х1,5.5919 | Гайка |
Загрузка ...
|
|
| 6 | М16.5919 | Гайка |
Загрузка ...
|
|
| 6 | М12х1,25.5918 | Гайка |
Загрузка ...
|
|
| 7 | М10х1,25.5929 | Гайка (d=10, H=5, S=16) |
Загрузка ...
|
|
| 7 | М8.5927 | Гайка (d=8, H=6,5, S=13) |
Загрузка ...
|
|
| 7 | М6.5927 | Гайка |
Загрузка ...
|
|
| 7 | М5.5927 | Гайка |
Загрузка ...
|
|
| 7 | М4.5927 | Гайка |
Загрузка ...
|
|
| 7 | М3.5927 | Гайка (d=3, H=2,4, S=5,5) |
Загрузка ...
|
|
| 7 | М20х1,5.5927 | Гайка |
Загрузка ...
|
|
| 7 | М20х1,5.5929 | Гайка |
Загрузка ...
|
|
| 7 | М18х1,5.5929 | Гайка (d=18, H=9, S=27) |
Загрузка ...
|
|
| 7 | М16х1,5.5929 | Гайка |
Загрузка ...
|
|
| 7 | М14.5927 | Гайка (d=14, H=11, S=22) |
Загрузка ...
|
|
| 7 | М12.5929 | Гайка (d=12, H=6, S=18) |
Загрузка ...
|
|
| 7 | М12.5929 | Гайка (d=12, H=6, S=18) |
Загрузка ...
|
|
| 7 | М10х1,25.5929 | Гайка (d=10, H=5, S=16) |
Загрузка ...
|
|
| 8 | М12х1,25.11860 | Гайка |
Загрузка ...
|
|
| 9 | М10.15523 | Гайка (d=10, H=12, S=17) |
Загрузка ...
|
|
| 9 | М10.15521 | Гайка (d=10, H=8, S=14) |
Загрузка ...
|
|
| 9 | М8.15523 | Гайка (d=8, H=9, S=13) |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
