Графический каталог запасных частей к технике: ХТЗ Т-151К-08. Нормали
1
2
2
2
3
4
5
5
5
5
5
5
5
5
5
6
6
6
7
8
8
8
9
9
9
9
9
9
9
9
9
9
9
9
9
9
9
9
9
9
9
9
9
9
9
9
9
9
9
9
9
9
9
9
9
9
9
9
9
9
9
9

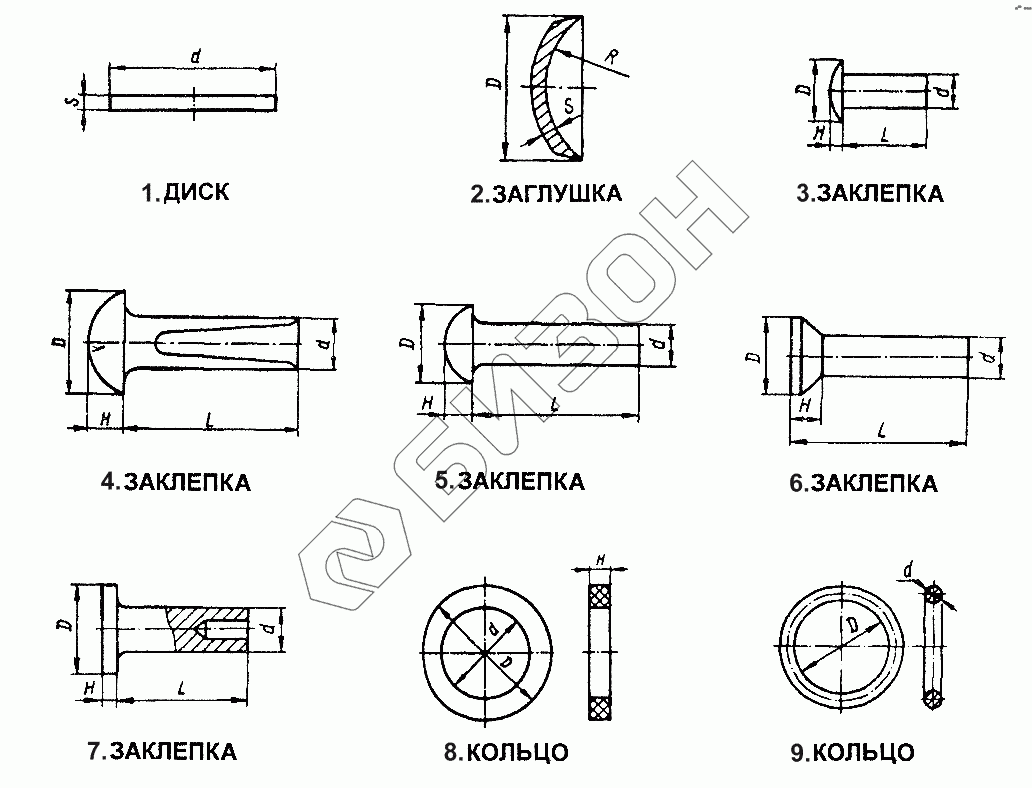

| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | ПрТ8-4.288 | Диск (d=8, S=4) |
Загрузка ...
|
|
| 2 | 14.3111 | Заглушка (D=14, R=17, S=1,4) |
Загрузка ...
|
|
| 2 | 26.3111 | Заглушка |
Загрузка ...
|
|
| 2 | 16.3111 | Заглушка |
Загрузка ...
|
|
| 3 | 10x24.37.001.153 | Заклепка |
Загрузка ...
|
|
| 4 | 4x12.37.001.159 | Заклёпка |
Загрузка ...
|
|
| 5 | 6x20.10299 | Заклёпка |
Загрузка ...
|
|
| 5 | 8x46.10299 | Заклёпка |
Загрузка ...
|
|
| 5 | 6x42.10299 | Заклёпка |
Загрузка ...
|
|
| 5 | 6x32.10299 | Заклепка |
Загрузка ...
|
|
| 5 | 20x80.10299 | Заклепка |
Загрузка ...
|
|
| 5 | 20x70.10299 | Заклепка |
Загрузка ...
|
|
| 5 | 20x60.10299 | Заклепка |
Загрузка ...
|
|
| 5 | 20x55.10299 | Заклепка |
Загрузка ...
|
|
| 5 | 10x42.10299 | Заклепка |
Загрузка ...
|
|
| 6 | 4x12.10300 | Заклёпка |
Загрузка ...
|
|
| 6 | 4x22.10300 | Заклепка (d=4, L=22, H=1,6, D=7) |
Загрузка ...
|
|
| 6 | 8x60.10300 | Заклепка (d=8, L=60, H=3,2, D=13,9) |
Загрузка ...
|
|
| 7 | 2-4x8.12642 | Заклёпка |
Загрузка ...
|
|
| 8 | СП-79-53-10.6308 | Кольцо (D=79, d=53, H10) |
Загрузка ...
|
|
| 8 | СП-129-114-5.6308 | Кольцо (D=129, d=114, H5) |
Загрузка ...
|
|
| 8 | СП-22-6-8.6308 | Кольцо (D=22, d=6, H=8) |
Загрузка ...
|
|
| 9 | У-55х50.9833 | Кольцо (D=48,5, d=3,3) |
Загрузка ...
|
|
| 9 | 029-033-25-2-2.9833 | Кольцо |
Загрузка ...
|
|
| 9 | У-35х30.9833 | Кольцо (D=29,5, d=3,3) |
Загрузка ...
|
|
| 9 | 030-038-46-2-2.9833 | Кольцо (D=29,5, d=4,6) |
Загрузка ...
|
|
| 9 | 004-006-14-2-2.9833 | Кольцо (D=3,8, d=1,4) |
Загрузка ...
|
|
| 9 | У-40Х 35-3.9833 | Кольцо (D=34,2, d=3,3) |
Загрузка ...
|
|
| 9 | 035-040-30-2-2.9833 | Кольцо |
Загрузка ...
|
|
| 9 | 036-042-36-2-2.9833 | Кольцо |
Загрузка ...
|
|
| 9 | 040-048-46-2-2.9833 | Кольцо (D=39, d=4,6) |
Загрузка ...
|
|
| 9 | Н2-50х42-4.9833 | Кольцо (D=40,8, d=4,7) |
Загрузка ...
|
|
| 9 | 042-050-46-2-2.9833 | Кольцо |
Загрузка ...
|
|
| 9 | Н1-60x50.9833 | Кольцо (D=49, d=5,8) |
Загрузка ...
|
|
| 9 | 055-060-30-2-1.9833 | Кольцо (D=54, d=3) |
Загрузка ...
|
|
| 9 | 065-070-30-2-2.9833 | Кольцо |
Загрузка ...
|
|
| 9 | 070-080-58-2-2.9833 | Кольцо (D=68,5, d=5,8) |
Загрузка ...
|
|
| 9 | 071-077-36-2-2.9833 | Кольцо (D=69,5, d=3,6) |
Загрузка ...
|
|
| 9 | 008-012-12-2-2.9833 | Кольцо (D=7,7, d=1,2) |
Загрузка ...
|
|
| 9 | 074-080-36-2-2.9833 | Кольцо |
Загрузка ...
|
|
| 9 | 010-014-25-2-2.9833 | Кольцо |
Загрузка ...
|
|
| 9 | 095-100-30-2-2.9833 | Кольцо (D=93, d=3) |
Загрузка ...
|
|
| 9 | Н2-20х16-2.9833 | Кольцо |
Загрузка ...
|
|
| 9 | 104-110-36-2-2.9833 | Кольцо (D=102, d=3,6) |
Загрузка ...
|
|
| 9 | 012-016-25-2-2.9833 | Кольцо |
Загрузка ...
|
|
| 9 | 012-016-25-1-3.9833 | Кольцо |
Загрузка ...
|
|
| 9 | Н1-125х0.9833 | Кольцо (D=112,5, d=5,8) |
Загрузка ...
|
|
| 9 | 115-125-58-2-2.9833 | Кольцо |
Загрузка ...
|
|
| 9 | 013-017-25-2-2.9833 | Кольцо |
Загрузка ...
|
|
| 9 | 014-017-19-2-2.9833 | Кольцо (D=13,6, d=1,9) |
Загрузка ...
|
|
| 9 | 014-018-25-2-2.9833 | Кольцо |
Загрузка ...
|
|
| 9 | У-0х150-2.9833 | Кольцо (D=146,5, d=3,3) |
Загрузка ...
|
|
| 9 | 026-032-36-2-4.9833 | Кольцо (D=25,5, d=3,6) |
Загрузка ...
|
|
| 9 | 016-020-25-2-2.9833 | Кольцо (D=15,6, d=2,5) |
Загрузка ...
|
|
| 9 | 016-020-25-2-4.9833 | Кольцо (D=15,6, d=2,5) |
Загрузка ...
|
|
| 9 | 017-021-25-2-2.9833 | Кольцо |
Загрузка ...
|
|
| 9 | 165-170-36-2-2.9833 | Кольцо |
Загрузка ...
|
|
| 9 | Н2-22х18.9833 | Кольцо (D=17,5, d=2,4) |
Загрузка ...
|
|
| 9 | 018-022-25-2-2.9833 | Кольцо |
Загрузка ...
|
|
| 9 | 022-027-30-2-2.9833 | Кольцо |
Загрузка ...
|
|
| 9 | 024-028-25-2-2.9833 | Кольцо |
Загрузка ...
|
|
| 9 | 024-030-36-2-2.9833 | Кольцо (D=23,5, d=3,6) |
Загрузка ...
|
