Графический каталог запасных частей к технике: ХТЗ Т-151К-08. Нормали
1
2
2
3
3
3
3
4
5
5
5
6
7
7
7
7
7
7
7
7
7
7
7
7
7
7
7
7
7
7
7
7
7
7
7
7
7
7
7
8
8
8
8
8
8
8
8
8
8
8
8
8
8
8
8
8
8
8
8
8
8
8
8
8
9
9

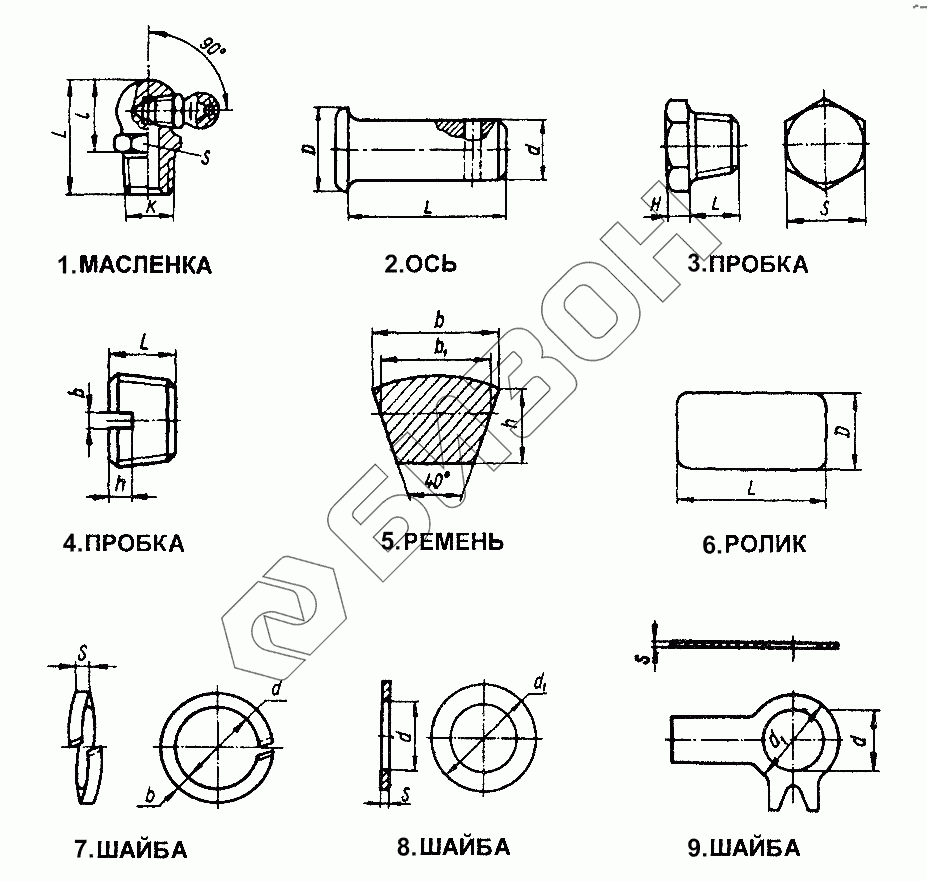

| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | 2.3.90.19853 | Масленка |
Загрузка ...
|
|
| 2 | 6-22h12х105/96/50 | Ось (d=22, D=28, l=105) |
Загрузка ...
|
|
| 2 | 2-22h12x90/9650 | Ось (d=22, D=28, l=90) |
Загрузка ...
|
|
| 3 | КГ 1/8" | Пробка (L=15, H=4,5, S=12) |
Загрузка ...
|
|
| 3 | КГ 1/4" | Пробка (L=20, H=5, S=14) |
Загрузка ...
|
|
| 3 | КГ 3/8" | Пробка (L=21, H=5, S=19) |
Загрузка ...
|
|
| 3 | КГ 1/2" | Пробка (L=25, H=5,5, S=22) |
Загрузка ...
|
|
| 4 | 4-КГ1/8" | Пробка (L=9, H=2, S=1,6) |
Загрузка ...
|
|
| 5 | П-16х11-1120.5813 | Ремень (d=19, D=16, B=11) |
Загрузка ...
|
|
| 5 | 11-16x11-1450.5813 | Ремень (d=19, D=16, B=11) |
Загрузка ...
|
|
| 5 | П-12,5х9-1120.5813 | Ремень (d=15, D=12,5, B=9) |
Загрузка ...
|
|
| 6 | 15х30ДIV.22696 | Ролик (D=15, L=30) |
Загрузка ...
|
|
| 7 | 24.65Г. 6402 | Шайба (d=24,5, b=S=5,5) |
Загрузка ...
|
|
| 7 | 5Т.65Г.6402 | Шайба |
Загрузка ...
|
|
| 7 | 27.65Г.6402 | Шайба (d=27,5, b=S=6) |
Загрузка ...
|
|
| 7 | 3.65Г.6402 | Шайба (d=3,1, b=S=0,8) |
Загрузка ...
|
|
| 7 | 3Т.65Г.6402 | Шайба (d=3,1, b=S=1) |
Загрузка ...
|
|
| 7 | 4.65Г.6402 | Шайба |
Загрузка ...
|
|
| 7 | 5Л.65Г.6402 | Шайба (d=5,1, b=S=1) |
Загрузка ...
|
|
| 7 | 5.65Г.6402 | Шайба |
Загрузка ...
|
|
| 7 | 6Л.65Г.6402 | Шайба (d=6,1, b=S=1,2) |
Загрузка ...
|
|
| 7 | 6.65Г.6402 | Шайба |
Загрузка ...
|
|
| 7 | 6Т.65Г.6402 | Шайба (d=6,1, b=S=2) |
Загрузка ...
|
|
| 7 | 8.65Г.6402 | Шайба |
Загрузка ...
|
|
| 7 | 8Т.65Г.6402 | Шайба (d=8,2, b=S=2,5) |
Загрузка ...
|
|
| 7 | 20Т.65Г.6402 | Шайба (d=20,5, b=S=5,5) |
Загрузка ...
|
|
| 7 | 22Т.65Г.6402 | Шайба (d=22,5, b=S=6) |
Загрузка ...
|
|
| 7 | 10.65Г.6402 | Шайба |
Загрузка ...
|
|
| 7 | 10Т.65Г.6402 | Шайба (d=10,2, b=S=3) |
Загрузка ...
|
|
| 7 | 12.65Г.6402 | Шайба |
Загрузка ...
|
|
| 7 | 12Т.65Г.6402 | Шайба (d=12,2, b=S=3,5) |
Загрузка ...
|
|
| 7 | 120Т.65Г.6402 | Шайба (d=12,2, b=S=4) |
Загрузка ...
|
|
| 7 | 14.65Г.6402 | Шайба |
Загрузка ...
|
|
| 7 | 140Т.65Г.6402 | Шайба (d=14,2, b=S=4,5) |
Загрузка ...
|
|
| 7 | 16.65Г.6402 | Шайба |
Загрузка ...
|
|
| 7 | 16Т.65Г.6402 | Шайба (d=16,3, b=S=4,5) |
Загрузка ...
|
|
| 7 | 18.65Г.6402 | Шайба (d=18,3, b=S=4) |
Загрузка ...
|
|
| 7 | 20.65Г.6402 | Шайба (d=20,5, b=S=4,5) |
Загрузка ...
|
|
| 7 | 14Т.65Г.6402 | Шайба (d=14,2, b=S=4) |
Загрузка ...
|
|
| 8 | 20.04.11371 | Шайба |
Загрузка ...
|
|
| 8 | 22.06.10450 | Шайба (d=23, d1=37, S=2,5) |
Загрузка ...
|
|
| 8 | 24.02.11371 | Шайба (d=25, d1=44, S=4) |
Загрузка ...
|
|
| 8 | 27.04.11371 | Шайба |
Загрузка ...
|
|
| 8 | 4.04.11371 | Шайба |
Загрузка ...
|
|
| 8 | 5.01.11371 | Шайба |
Загрузка ...
|
|
| 8 | 12.01.11371 | Шайба (d=13, d1=24, S=2,5) |
Загрузка ...
|
|
| 8 | 5.04.11371 | Шайба |
Загрузка ...
|
|
| 8 | 6х1,2.04.11371 | Шайба (d=6,4, d1=12,5, S=1,2) |
Загрузка ...
|
|
| 8 | 6.04.11371 | Шайба |
Загрузка ...
|
|
| 8 | 8.01.10450 | Шайба (d=8,4, d1=15, S=1,6) |
Загрузка ...
|
|
| 8 | 8x2.01.10450 | Шайба (d=8,4, d1=15, S=2) |
Загрузка ...
|
|
| 8 | 8.04.11371 | Шайба |
Загрузка ...
|
|
| 8 | 18.04.11371 | Шайба |
Загрузка ...
|
|
| 8 | 16.04.11371 | Шайба |
Загрузка ...
|
|
| 8 | 16.04.10450 | Шайба (d=17, d1=28, S=2) |
Загрузка ...
|
|
| 8 | 14.04.11371 | Шайба |
Загрузка ...
|
|
| 8 | 14.06.10450 | Шайба (d=15, d1=24, S=2) |
Загрузка ...
|
|
| 8 | 12.04.11371 | Шайба |
Загрузка ...
|
|
| 8 | 12х2.04.11371 | Шайба (d=13, d1=24, S=2) |
Загрузка ...
|
|
| 8 | 12.04.10450 | Шайба (d=13, d1=21, S=2) |
Загрузка ...
|
|
| 8 | 10.04.11371 | Шайба |
Загрузка ...
|
|
| 8 | 10x2.01.10450 | Шайба (d=10,5, d1=18, S=2) |
Загрузка ...
|
|
| 8 | 10.06.10450 | Шайба (d=10,5, d1=18, S=1,6) |
Загрузка ...
|
|
| 8 | 10x1,5.04.10450 | Шайба (d=10,5, d1=15, S=1,5) |
Загрузка ...
|
|
| 9 | 5.01.13463 | Шайба (d=5,3, d1=8, S=0,5) |
Загрузка ...
|
|
| 9 | 6.01.13463 | Шайба (d=6,4, d1=10, S=0,8) |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
