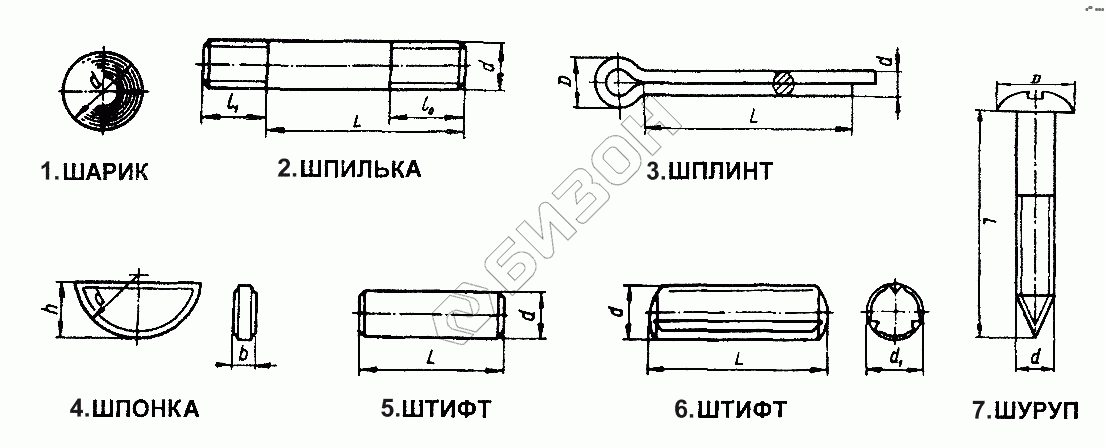

Графический каталог запасных частей к технике: ХТЗ Т-151К-08. Нормали
1
1
1
1
1
1
1
1
1
1
1
1
1
1
1
1
1
1
2
2
2
2
2
2
2
2
2
2
2
2
2
2
2
2
2
2
2
2
2
2
2
2
3
3
3
3
3
3
3
3
3
3
3
3
3
3
3
3
3
3
3
3
4
4
4
4
4
4
4
4
4
4
5
5
5
5
5
5
5
5
5
5
5
5
5
5
6
7
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | 11-200.3722 | Шарик (d=11) |
Загрузка ...
|
|
| 1 | 10-40.3722 | Шарик |
Загрузка ...
|
|
| 1 | 9,922-5.3722 | Шарик (d=9,922) |
Загрузка ...
|
|
| 1 | 58,731-40.3722 | Шарик (d=8,731) |
Загрузка ...
|
|
| 1 | 8,731-2003722 | Шарик (d=8,731) |
Загрузка ...
|
|
| 1 | Б8-100.3722 | Шарик |
Загрузка ...
|
|
| 1 | 7,978-100.3722 | Шарик (d=7,978) |
Загрузка ...
|
|
| 1 | 87,938-100.3722 | Шарик (d=7,938) |
Загрузка ...
|
|
| 1 | 57,938-200.3722 | Шарик (d=7,938) |
Загрузка ...
|
|
| 1 | 7,938-200.3722 | Шарик (d=7,938) |
Загрузка ...
|
|
| 1 | 5,556-100.3722 | Шарик |
Загрузка ...
|
|
| 1 | 4,763-100.3722 | Шарик |
Загрузка ...
|
|
| 1 | 16,669-100.3722 | Шарик |
Загрузка ...
|
|
| 1 | 16,669-40.3722 | Шарик (d=16,669) |
Загрузка ...
|
|
| 1 | 516,669-200.3722 | Шарик (d=16,669) |
Загрузка ...
|
|
| 1 | Б15-200.3722 | Шарик (d=15) |
Загрузка ...
|
|
| 1 | 11,112-100.3722 | Шарик |
Загрузка ...
|
|
| 1 | 6,35-100.3722 | Шарик |
Загрузка ...
|
|
| 2 | М12х30.22034 | Шпилька (d=12, l=30, l0=25, l1=15) |
Загрузка ...
|
|
| 2 | М12х40.22038 | Шпилька (d=12, l=40, l0=30, l1=24) |
Загрузка ...
|
|
| 2 | М14х105.22034 | Шпилька (d=14, l=105, l0=34, l1=18) |
Загрузка ...
|
|
| 2 | М14х1,5х35.22034 | Шпилька (d=14, l=35, l0=28, l1=18) |
Загрузка ...
|
|
| 2 | М14х90.22034 | Шпилька (d=14, l=90, l0=34, l1=18) |
Загрузка ...
|
|
| 2 | М8х120.22036 | Шпилька (d=8, l=120, l0=22, l1=14) |
Загрузка ...
|
|
| 2 | М8х16.22038 | Шпилька (d=8, l=16, l0=12, l1=16) |
Загрузка ...
|
|
| 2 | М8х16.22032 | Шпилька (d=8, l=16, l0=12, l1=8) |
Загрузка ...
|
|
| 2 | М8х200.22038 | Шпилька (d=8, l=200, l0=28, l1=16) |
Загрузка ...
|
|
| 2 | М8х20.22034 | Шпилька (d=8, l=20, l0=16, l1=10) |
Загрузка ...
|
|
| 2 | М8х20.22038 | Шпилька (d=8, l=20, l0=20, l1=16) |
Загрузка ...
|
|
| 2 | М10х40.22038 | Шпилька (d=10, l=40, l0=26, l1=20) |
Загрузка ...
|
|
| 2 | М10x75.22038 | Шпилька (d=10, l=75, l0=26, l1=20) |
Загрузка ...
|
|
| 2 | М10х20.22036 | Шпилька (d=10, l=20, l0=15, l1=16) |
Загрузка ...
|
|
| 2 | М10х20.22038 | Шпилька (d=10, l=20, l0=15, l1=20) |
Загрузка ...
|
|
| 2 | М10х25.22038 | Шпилька (d=10, l=25, l0=20, l1=20) |
Загрузка ...
|
|
| 2 | М10х28.22036 | Шпилька (d=10, l=28, l0=23, l1=16) |
Загрузка ...
|
|
| 2 | М10х30.22036 | Шпилька (d=10, l=30, l0=25, l1=16) |
Загрузка ...
|
|
| 2 | М10х30.22038 | Шпилька (d=10, l=30, l0=25, l1=20) |
Загрузка ...
|
|
| 2 | М10х35.22034 | Шпилька (d=10, l=35, l0=26, l1=12) |
Загрузка ...
|
|
| 2 | М10х35.22038 | Шпилька (d=10, l=35, l0=26, l1=20) |
Загрузка ...
|
|
| 2 | М10х45.22038 | Шпилька (d=10, l=45, l0=26, l1=20) |
Загрузка ...
|
|
| 2 | М10x65.22038 | Шпилька (d=10, l=65, l0=26, l1=20) |
Загрузка ...
|
|
| 2 | М10x85.22038 | Шпилька (d=10, l=85, l0=26, l1=20) |
Загрузка ...
|
|
| 3 | 2x12.397 | Шплинт |
Загрузка ...
|
|
| 3 | 8x50.397 | Шплинт |
Загрузка ...
|
|
| 3 | 6,3x50.397 | Шплинт |
Загрузка ...
|
|
| 3 | 6,3x40.397 | Шплинт |
Загрузка ...
|
|
| 3 | 5x50.397 | Шплинт |
Загрузка ...
|
|
| 3 | 5x36.397 | Шплинт |
Загрузка ...
|
|
| 3 | 4x36.397 | Шплинт |
Загрузка ...
|
|
| 3 | 4x32.397 | Шплинт |
Загрузка ...
|
|
| 3 | 4x28.397 | Шплинт (d=3,6, D=7,1, L=28) |
Загрузка ...
|
|
| 3 | 4x25.397 | Шплинт |
Загрузка ...
|
|
| 3 | 3,2x25.397 | Шплинт |
Загрузка ...
|
|
| 3 | 3,2x22.397 | Шплинт (d=2,7, D=5,7, L=22) |
Загрузка ...
|
|
| 3 | 3,2x20.397 | Шплинт |
Загрузка ...
|
|
| 3 | 3,2x30.397 | Шплинт (d=2,7 D=5,7, L=30) |
Загрузка ...
|
|
| 3 | 2,5x16.397 | Шплинт |
Загрузка ...
|
|
| 3 | 2x20.397 | Шплинт (d=1,8, D=3,6, L=20) |
Загрузка ...
|
|
| 3 | 2x16.397 | Шплинт |
Загрузка ...
|
|
| 3 | 2x10.397 | Шплинт (d=1,8, D=3,6, L=10) |
Загрузка ...
|
|
| 3 | 1,6x12.397 | Шплинт |
Загрузка ...
|
|
| 3 | 2,2x16.397 | Шплинт (d=2, D=3,5, L=16) |
Загрузка ...
|
|
| 4 | 6x9.24071 | Штифт (b=6, h=9, d=22) |
Загрузка ...
|
|
| 4 | 8x11.24071 | Шпонка (b=8, h=11, d=28) |
Загрузка ...
|
|
| 4 | 6x10.24071 | Шпонка (b=6, h=10, d=25) |
Загрузка ...
|
|
| 4 | 5x9.24071 | Шпонка (b=5, h=9, d=22) |
Загрузка ...
|
|
| 4 | 5x7,5.24071 | Шпонка |
Загрузка ...
|
|
| 4 | 4x6,5.24071 | Шпонка |
Загрузка ...
|
|
| 4 | 3x6,5.24071 | Шпонка |
Загрузка ...
|
|
| 4 | 3x5.24071 | Штифт (b=3, h=5, d=13) |
Загрузка ...
|
|
| 4 | 2x3,7.24071 | Шпонка (b=2, h=3,7, d=10) |
Загрузка ...
|
|
| 4 | 5x6,5.24071 | Шпонка (b=5, h=6,5, d=16) |
Загрузка ...
|
|
| 5 | 3.3x32.3128 | Штифт (d=3, L=32) |
Загрузка ...
|
|
| 5 | 2.8x25.3128 | Штифт (d=8, L=25) |
Загрузка ...
|
|
| 5 | 2.8x20.3128 | Штифт (d=8, L=20) |
Загрузка ...
|
|
| 5 | 3.6x25.3128 | Штифт (d=6, L=25) |
Загрузка ...
|
|
| 5 | 3.6x20.3128 | Штифт (d=6, L=20) |
Загрузка ...
|
|
| 5 | 2.5x10.3128 | Штифт (d=5, L=10) |
Загрузка ...
|
|
| 5 | 3.4x25.3128 | Штифт (d=4, L=25) |
Загрузка ...
|
|
| 5 | 2.4x20.3128 | Штифт (d=4, L=20) |
Загрузка ...
|
|
| 5 | 2.4x123128 | Штифт (d=4, L=12) |
Загрузка ...
|
|
| 5 | 3.3x20.3128 | Штифт (d=3, L=20) |
Загрузка ...
|
|
| 5 | 2.3x20.3128 | Штифт (d=3, L=20) |
Загрузка ...
|
|
| 5 | 2.12x25.3128 | Штифт (d=12, L=25) |
Загрузка ...
|
|
| 5 | 10x40.3128 | Штифт (d=10, L=40) |
Загрузка ...
|
|
| 5 | 2.10x25.3128 | Штифт (d=10, L=25) |
Загрузка ...
|
|
| 6 | 5x45.12850 | Штифт (d=5, d1=5,35, L=45) |
Загрузка ...
|
|
| 7 | 25x13.1144 | Шуруп (d=5, L=13, D=10) |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
