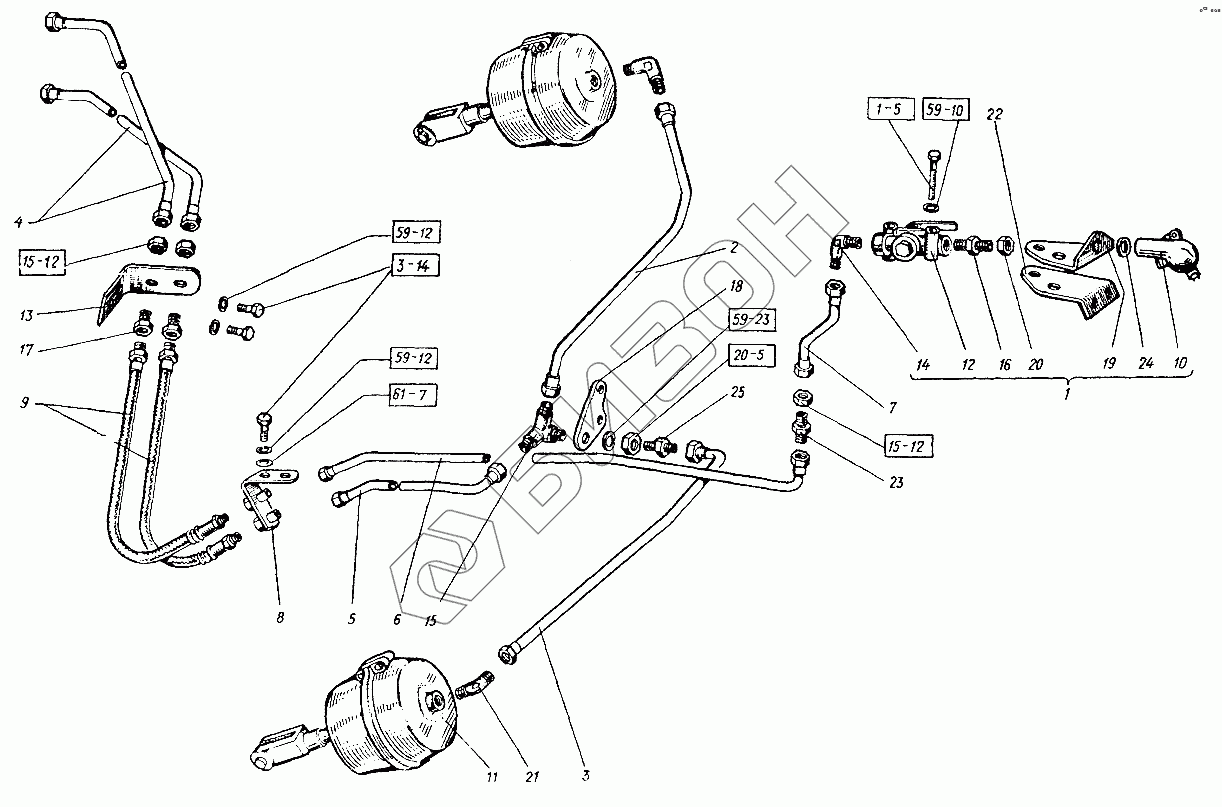

Графический каталог запасных частей к технике: ХТЗ Т-151К-08. Пневмосистема
8.65Г.6402
20.65Г.6402
10.04.11371
10.65Г.6402
10.65Г.6402
М20х1,5.5929
М18х1,5.5915
М18х1,5.5915
М8х65.7795
М10x20.7796
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 8.65Г.6402 | 8.65Г.6402 | Шайба |
Загрузка ...
|
|
| 20.65Г.6402 | 20.65Г.6402 | Шайба (d=20,5, b=S=4,5) |
Загрузка ...
|
|
| 10.04.11371 | 10.04.11371 | Шайба |
Загрузка ...
|
|
| 10.65Г.6402 | 10.65Г.6402 | Шайба |
Загрузка ...
|
|
| М20х1,5.5929 | М20х1,5.5929 | Гайка |
Загрузка ...
|
|
| М18х1,5.5915 | М18х1,5.5915 | Гайка (d=18, H=15, S=27) |
Загрузка ...
|
|
| М8х65.7795 | М8х65.7795 | Болт |
Загрузка ...
|
|
| М10x20.7796 | М10x20.7796 | Болт |
Загрузка ...
|
|
| 1 | 151.64.033 | Кран |
Загрузка ...
|
|
| 2 | 151.64.051-7А | Труба |
Загрузка ...
|
|
| 3 | 151.64.052-7А | Труба |
Загрузка ...
|
|
| 4 | 151.64.053-8 | Труба |
Загрузка ...
|
|
| 5 | 151.64.055-8А | Труба |
Загрузка ...
|
|
| 6 | 151.64.056-3А | Труба |
Загрузка ...
|
|
| 7 | 151.64.081-3А | Труба |
Загрузка ...
|
|
| 8 | 151.64.094-3 | Кронштейн |
Загрузка ...
|
|
| 9 | 200-3506060-Б1 | Шланг к передним тормозным камерам гибкий в сборе |
Загрузка ...
|
|
| 10 | 200-3521010Г | Головка соединительная |
Загрузка ...
|
|
| 11 | 500-3519010-01 | Камера тормозная |
Загрузка ...
|
|
| 12 | А29.71.000 | Кран разобщительный |
Загрузка ...
|
|
| 13 | 151.64.125-1 | Кронштейн |
Загрузка ...
|
|
| 14 | 151.64.151 | Угольник |
Загрузка ...
|
|
| 15 | 151.64.153 | Тройник |
Загрузка ...
|
|
| 16 | 151.64.155-2 | Штуцер проходной |
Загрузка ...
|
|
| 17 | 151.64.159 | Штуцер |
Загрузка ...
|
|
| 18 | 151.64.166 | Кронштейн тройника |
Загрузка ...
|
|
| 19 | 151.64.170-4 | Кронштейн |
Загрузка ...
|
|
| 20 | 151.64.179-1 | Гайка |
Загрузка ...
|
|
| 21 | 151.64.221 | Угольник конечный |
Загрузка ...
|
|
| 22 | 151.64.242 | Кронштейн |
Загрузка ...
|
|
| 23 | 151.64.290 | Штуцер проходной |
Загрузка ...
|
|
| 24 | 6.24.132 | Втулка |
Загрузка ...
|
|
| 25 | 125.64.284 | Ниппель конечный |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
