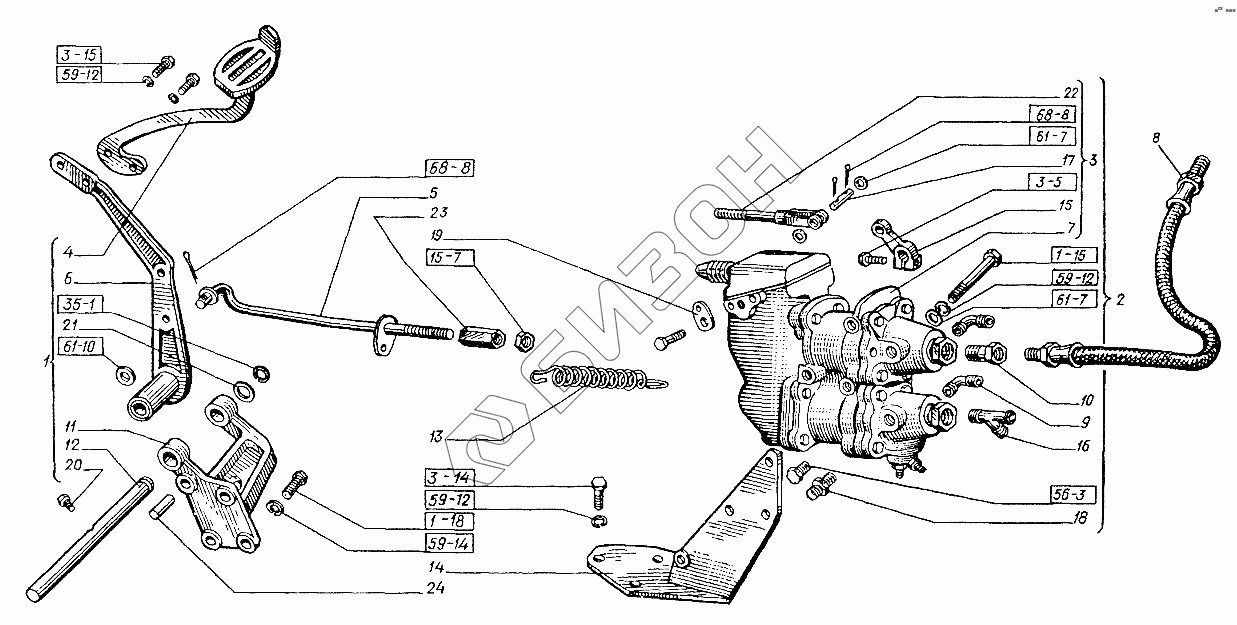

Графический каталог запасных частей к технике: ХТЗ Т-151К-08. Пневмосистема. Кран тормозной
3,2x20.397
3,2x20.397
12.04.11371
12.65Г.6402
10.04.11371
10.04.11371
10.65Г.6402
10.65Г.6402
10.65Г.6402
КГ 3/8"
Б25.13940
М12.5915
М12.5915
М8х25.7796
М12х45.7795
М10x25.7796
М10x20.7796
М10х110.7795
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 3,2x20.397 | 3,2x20.397 | Шплинт |
Загрузка ...
|
|
| 12.04.11371 | 12.04.11371 | Шайба |
Загрузка ...
|
|
| 12.65Г.6402 | 12.65Г.6402 | Шайба |
Загрузка ...
|
|
| 10.04.11371 | 10.04.11371 | Шайба |
Загрузка ...
|
|
| 10.65Г.6402 | 10.65Г.6402 | Шайба |
Загрузка ...
|
|
| КГ 3/8" | КГ 3/8" | Пробка (L=21, H=5, S=19) |
Загрузка ...
|
|
| Б25.13940 | Б25.13940 | Кольцо (d=23,1, b=3,2, S=1,2) |
Загрузка ...
|
|
| М12.5915 | М12.5915 | Гайка |
Загрузка ...
|
|
| М12.5915 | М12.5915 | Гайка |
Загрузка ...
|
|
| М8х25.7796 | М8х25.7796 | Болт |
Загрузка ...
|
|
| М12х45.7795 | М12х45.7795 | Болт (d=12, l=45, L0=30, H=7, S=17) |
Загрузка ...
|
|
| М10x25.7796 | М10x25.7796 | Болт |
Загрузка ...
|
|
| М10x20.7796 | М10x20.7796 | Болт |
Загрузка ...
|
|
| М10х110.7795 | М10х110.7795 | Болт |
Загрузка ...
|
|
| 1 | 151М.64.013 | Кронштейн |
Загрузка ...
|
|
| 2 | 151.64.026-6 | Кран тормозной |
Загрузка ...
|
|
| 3 | 151.64.027 | Кран тормозной в сборе |
Загрузка ...
|
|
| 4 | 151М.64.031-01 | Удлинитель |
Загрузка ...
|
|
| 5 | 151.64.034-4 | Тяга |
Загрузка ...
|
|
| 6 | 151М.64.084 | Рычаг |
Загрузка ...
|
|
| 7 | 130-3514010-Б | Кран тормозной в сборе |
Загрузка ...
|
|
| 8 | 200-3506060-Б1 | Шланг к передним тормозным камерам гибкий в сборе |
Загрузка ...
|
|
| 9 | 151.64.151 | Угольник |
Загрузка ...
|
|
| 10 | 151.64.155-5 | Штуцер |
Загрузка ...
|
|
| 11 | 151.64.158-4А | Кронштейн |
Загрузка ...
|
|
| 12 | 151.64.169-4 | Валик |
Загрузка ...
|
|
| 13 | 151.64.172 | Пружина |
Загрузка ...
|
|
| 14 | 151.64.174-01 | Кронштейн |
Загрузка ...
|
|
| 15 | 151.64.228 | Рычаг ручного привода тормозов прицепов |
Загрузка ...
|
|
| 16 | 151.64.240А-02 | Тройник |
Загрузка ...
|
|
| 17 | 5.22.213 | Ось рычага фиксатора |
Загрузка ...
|
|
| 18 | 5.24.127 | Ниппель конечный 8-3/8" |
Загрузка ...
|
|
| 19 | 54.38.624 | Ушко пружины |
Загрузка ...
|
|
| 20 | 125.37.299 | Болт стопорный |
Загрузка ...
|
|
| 21 | 125.38.216 | Шайба |
Загрузка ...
|
|
| 22 | 125.64.247 | Вилка регулировочная |
Загрузка ...
|
|
| 23 | 150.21.260-2 | Тяга соединительная |
Загрузка ...
|
|
| 24 | А02-20 | Установочный штифт |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
