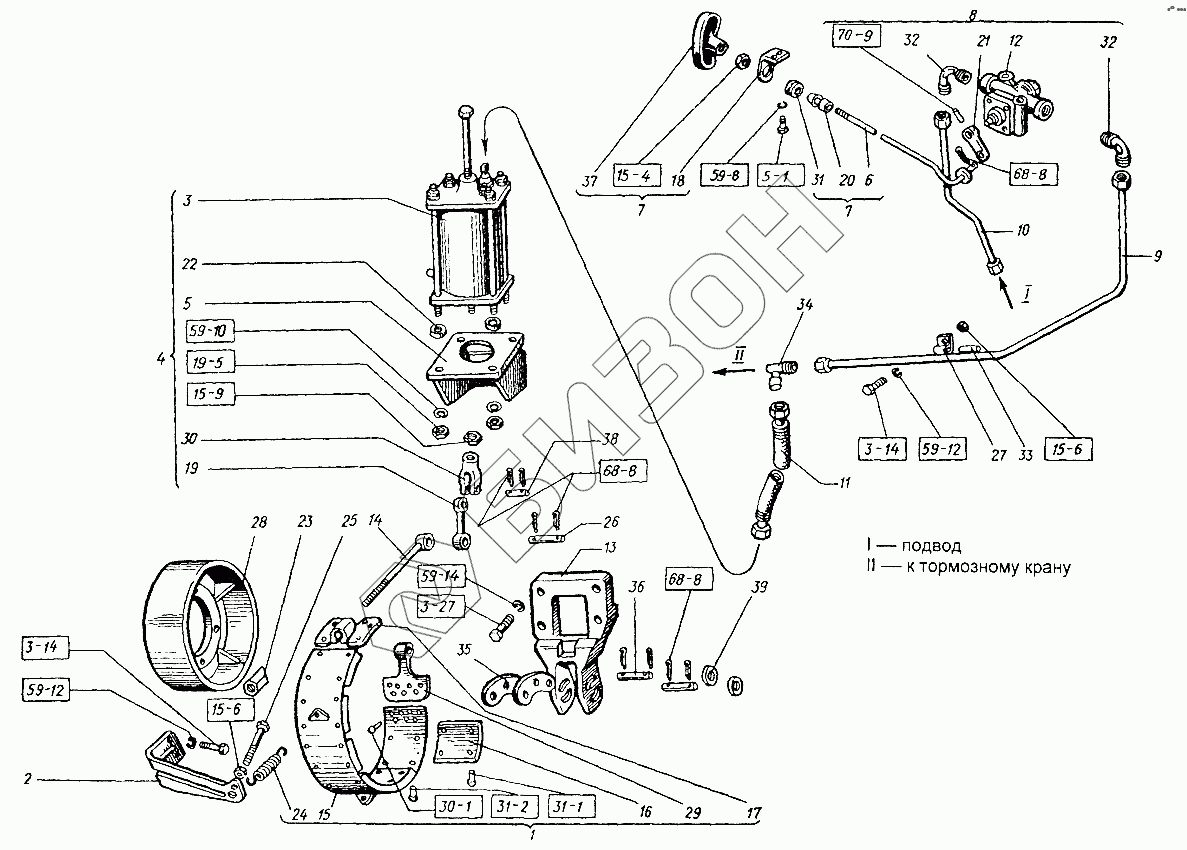

Графический каталог запасных частей к технике: ХТЗ Т-151К-08. Привод управления стояночным тормозом
4x22.10300
М10x20.7796
М10x20.7796
М6х12.7798
М10.5915
М10.5915
М10.5915
М10.5915
М14.5915
М14.5915
М8.5915
М8.5927
4x12.10300
6x20.10299
151.46.001-3
10.65Г.6402
10.65Г.6402
12.65Г.6402
6.65Г.6402
8.65Г.6402
3,2x20.397
3,2x20.397
3,2x20.397
3.3x20.3128
1
2
3
4
5
6
7
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
32
33
34
35
36
37
38
39
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 4x22.10300 | 4x22.10300 | Заклепка (d=4, L=22, H=1,6, D=7) |
Загрузка ...
|
|
| М10x20.7796 | М10x20.7796 | Болт |
Загрузка ...
|
|
| М6х12.7798 | М6х12.7798 | Болт |
Загрузка ...
|
|
| М10.5915 | М10.5915 | Гайка |
Загрузка ...
|
|
| М10.5915 | М10.5915 | Гайка |
Загрузка ...
|
|
| М14.5915 | М14.5915 | Гайка |
Загрузка ...
|
|
| М14.5915 | М14.5915 | Гайка |
Загрузка ...
|
|
| М8.5915 | М8.5915 | Гайка |
Загрузка ...
|
|
| М8.5927 | М8.5927 | Гайка (d=8, H=6,5, S=13) |
Загрузка ...
|
|
| 4x12.10300 | 4x12.10300 | Заклёпка |
Загрузка ...
|
|
| 6x20.10299 | 6x20.10299 | Заклёпка |
Загрузка ...
|
|
| 151.46.001-3 | 151.46.001-3 | Привод управления стояночным тормозом |
Загрузка ...
|
|
| 10.65Г.6402 | 10.65Г.6402 | Шайба |
Загрузка ...
|
|
| 12.65Г.6402 | 12.65Г.6402 | Шайба |
Загрузка ...
|
|
| 6.65Г.6402 | 6.65Г.6402 | Шайба |
Загрузка ...
|
|
| 8.65Г.6402 | 8.65Г.6402 | Шайба |
Загрузка ...
|
|
| 3,2x20.397 | 3,2x20.397 | Шплинт |
Загрузка ...
|
|
| 3.3x20.3128 | 3.3x20.3128 | Штифт (d=3, L=20) |
Загрузка ...
|
|
| 1 | 151.46.011-1 | Лента центрального тормоза |
Загрузка ...
|
|
| 2 | 151.46.014А | Кронштейн |
Загрузка ...
|
|
| 3 | 151.46.018-3 | Пневмоаккумулятор |
Загрузка ...
|
|
| 4 | 151.46.030 | Пневмоаккумулятор |
Загрузка ...
|
|
| 5 | 151.46.031 | Кронштейн |
Загрузка ...
|
|
| 6 | 151.46.033 | Тяга |
Загрузка ...
|
|
| 7 | 151.46.034 | Тяга |
Загрузка ...
|
|
| 8 | 151.41.038-02 | Кран |
Загрузка ...
|
|
| 9 | 151.64.045-1 | Труба |
Загрузка ...
|
|
| 10 | 151.64.062 | Трубка |
Загрузка ...
|
|
| 11 | 155.64.033 | Трубка |
Загрузка ...
|
|
| 12 | А29.71.000 | Кран разобщительный |
Загрузка ...
|
|
| 13 | 151.46.102-2 | Кронштейн центрального тормоза |
Загрузка ...
|
|
| 14 | 151.46.108 | Тяга ленты |
Загрузка ...
|
|
| 15 | 151.46.111-1 | Лента |
Загрузка ...
|
|
| 16 | 151.46.112 | Колодка |
Загрузка ...
|
|
| 17 | 151.46.124 | Кронштейн |
Загрузка ...
|
|
| 18 | 151.46.127-2 | Кронштейн |
Загрузка ...
|
|
| 19 | 151.46.139-1 | Тяга |
Загрузка ...
|
|
| 20 | 151.46.140-3 | Втулка |
Загрузка ...
|
|
| 21 | 151.46.145 | Рычаг |
Загрузка ...
|
|
| 22 | 151.46.173 | Втулка |
Загрузка ...
|
|
| 23 | 151.46.234 | Гайка регулировочная |
Загрузка ...
|
|
| 24 | 5.23.133 | Пружина для оттяжки тормозных лент |
Загрузка ...
|
|
| 25 | 5.23.139 | Болт регулировочный |
Загрузка ...
|
|
| 26 | 54.40.440 | Палец |
Загрузка ...
|
|
| 27 | 74.48.166 | Скоба |
Загрузка ...
|
|
| 28 | 125.46.101-1А | Барабан |
Загрузка ...
|
|
| 29 | 125.46.110 | Ушко ленты |
Загрузка ...
|
|
| 30 | 150.21.273-2 | Вилка |
Загрузка ...
|
|
| 31 | 150.48.250-05 | Втулка |
Загрузка ...
|
|
| 32 | 151.64.151 | Угольник |
Загрузка ...
|
|
| 33 | 151.64.283-01 | Трубка |
Загрузка ...
|
|
| 34 | 151.64.222 | Тройник |
Загрузка ...
|
|
| 35 | А5.23.107-1 | Рычаг тормоза |
Загрузка ...
|
|
| 36 | А5.23.155 | Палец пружины тормоза |
Загрузка ...
|
|
| 37 | А13.28.000 | Рукоятка |
Загрузка ...
|
|
| 38 | А40-18-01 | Палец |
Загрузка ...
|
|
| 39 | ШШс-14х24х2 | Шайба |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
