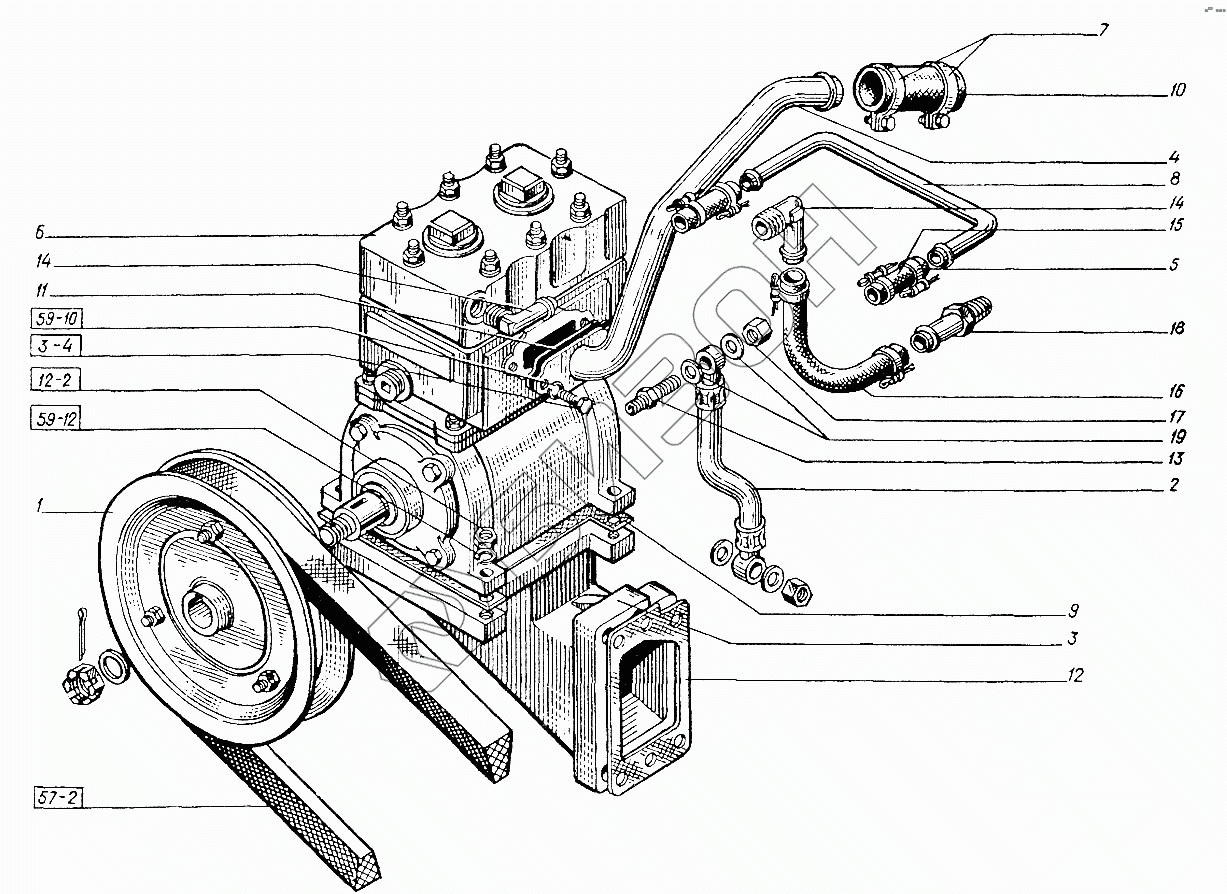

Графический каталог запасных частей к технике: ХТЗ Т-151К-08. Установка компрессора
8.65Г.6402
10.65Г.6402
П-16х11-1120.5813
М10.2524
М8х20.7796
1
2
3
4
5
6
7
8
9
10
11
12
13
14
14
15
16
17
18
19
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 8.65Г.6402 | 8.65Г.6402 | Шайба |
Загрузка ...
|
|
| 10.65Г.6402 | 10.65Г.6402 | Шайба |
Загрузка ...
|
|
| П-16х11-1120.5813 | П-16х11-1120.5813 | Ремень (d=19, D=16, B=11) |
Загрузка ...
|
|
| М10.2524 | М10.2524 | Гайка (d=10, H=8, S=14) |
Загрузка ...
|
|
| М8х20.7796 | М8х20.7796 | Болт |
Загрузка ...
|
|
| 1 | 60-29003.10 | Шкив компрессора |
Загрузка ...
|
|
| 2 | 60-29004.11 | Трубка |
Загрузка ...
|
|
| 3 | 60-29009.00 | Кронштейн компрессора |
Загрузка ...
|
|
| 4 | 60-29011.20 | Трубка подвода воздуха нижняя |
Загрузка ...
|
|
| 5 | 60-29012.00 | Хомут стяжной |
Загрузка ...
|
|
| 6 | 540-3509015 | Компрессор |
Загрузка ...
|
|
| 7 | А23.02.160 | Хомут стяжной |
Загрузка ...
|
|
| 8 | 60-29106.11 | Трубка |
Загрузка ...
|
|
| 9 | 60-29108.00 | Прокладка компрессора |
Загрузка ...
|
|
| 10 | 60-29112.00 | Шланг соединительный |
Загрузка ...
|
|
| 11 | 60-29114.00 | Прокладка |
Загрузка ...
|
|
| 12 | 60-29115.00 | Прокладка кронштейна |
Загрузка ...
|
|
| 13 | 60-29133.10 | Ниппель конечный |
Загрузка ...
|
|
| 14 | 60-29134.00 | Угольник конечный |
Загрузка ...
|
|
| 15 | 60-29142.00-01 | Рукав |
Загрузка ...
|
|
| 16 | 60-29142.00-02 | Рукав |
Загрузка ...
|
|
| 17 | 60-13169.00 | Гайка колпачковая |
Загрузка ...
|
|
| 18 | 60-13180.00 | Ниппель |
Загрузка ...
|
|
| 19 | СМД7-1591А | Прокладка поворотного угольника |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
