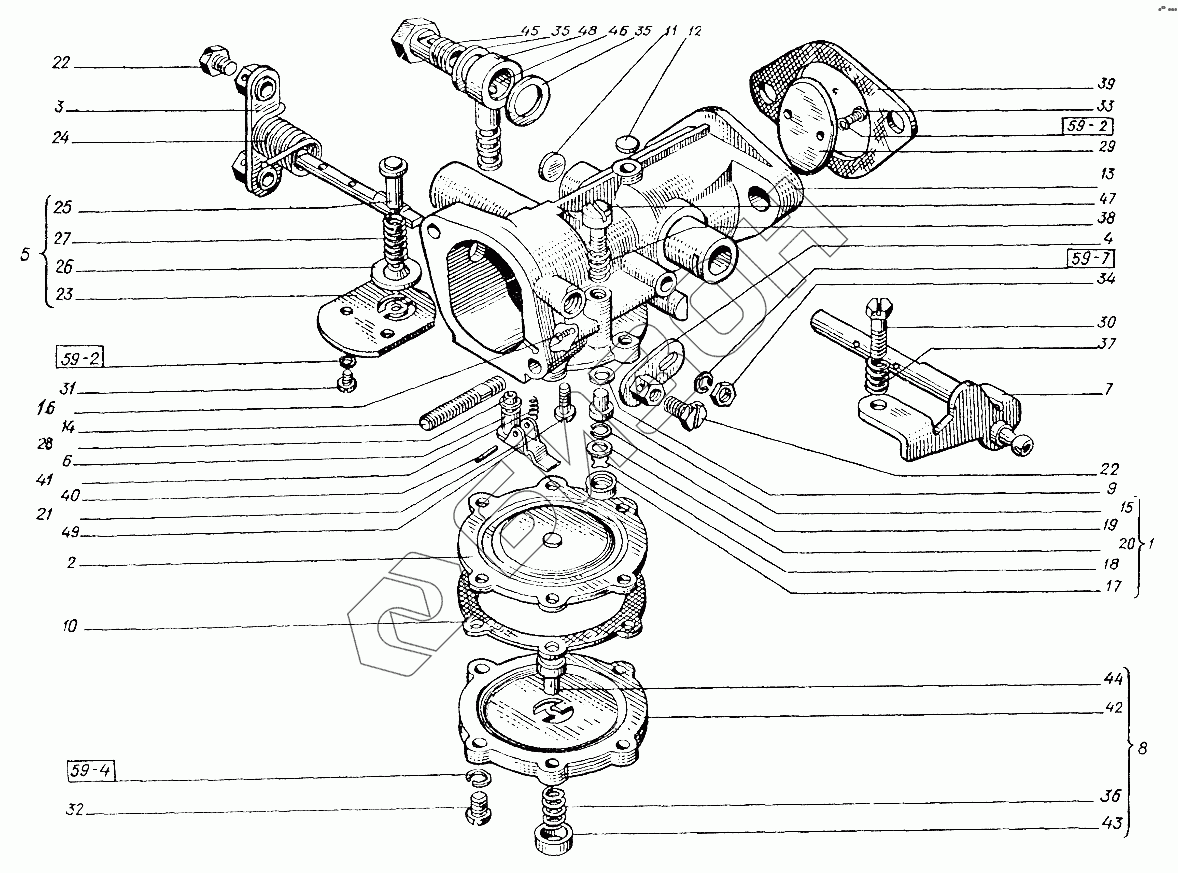

Графический каталог запасных частей к технике: ХТЗ Т-151К-08. Пусковой двигатель. Карбюратор
6Л.65Г.6402
5Л.65Г.6402
3Т.65Г.6402
3Т.65Г.6402
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
22
23
24
25
26
27
28
29
30
31
32
33
34
35
35
36
37
38
39
40
41
42
43
44
45
46
47
48
49
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 6Л.65Г.6402 | 6Л.65Г.6402 | Шайба (d=6,1, b=S=1,2) |
Загрузка ...
|
|
| 5Л.65Г.6402 | 5Л.65Г.6402 | Шайба (d=5,1, b=S=1) |
Загрузка ...
|
|
| 3Т.65Г.6402 | 3Т.65Г.6402 | Шайба (d=3,1, b=S=1) |
Загрузка ...
|
|
| 1 | 11.1107305 | Клапан обратный |
Загрузка ...
|
|
| 2 | 11.1107370 | Мембрана |
Загрузка ...
|
|
| 3 | 11.1107520 | Валик |
Загрузка ...
|
|
| 4 | 11.1107540 | Рычаг |
Загрузка ...
|
|
| 5 | 11.1107565 | Заслонка воздушная |
Загрузка ...
|
|
| 6 | 11.1107675 | Игла клапана |
Загрузка ...
|
|
| 7 | 11.1107820 | Валик |
Загрузка ...
|
|
| 8 | К06-1107200 | Крышка |
Загрузка ...
|
|
| 9 | 11.1107021 | Шайба |
Загрузка ...
|
|
| 10 | 11.1107029 | Прокладка |
Загрузка ...
|
|
| 11 | 11.1107032 | Заглушка |
Загрузка ...
|
|
| 12 | 11.1107033 | Заглушка |
Загрузка ...
|
|
| 13 | 11.1107106.2 | Корпус |
Загрузка ...
|
|
| 14 | 11.1107114 | Шпилька |
Загрузка ...
|
|
| 15 | 11.1107171 | Распылитель |
Загрузка ...
|
|
| 16 | 11.1107216 | Жиклер |
Загрузка ...
|
|
| 17 | 11.1107306 | Корпус клапана |
Загрузка ...
|
|
| 18 | 11.1107307 | Пластина клапана |
Загрузка ...
|
|
| 19 | 11.1107308 | Замок клапана |
Загрузка ...
|
|
| 20 | 11.1107309 | Шайба |
Загрузка ...
|
|
| 21 | 11.1107386 | Рычаг |
Загрузка ...
|
|
| 22 | 11.1107549 | Винт |
Загрузка ...
|
|
| 23 | 11.1107571 | Заслонка |
Загрузка ...
|
|
| 24 | 11.1107575 | Пружина |
Загрузка ...
|
|
| 25 | 11.1107576 | Ось |
Загрузка ...
|
|
| 26 | 11.1107577 | Клапан |
Загрузка ...
|
|
| 27 | 11.1107578 | Пружин |
Загрузка ...
|
|
| 28 | 11.1107674 | Седло |
Загрузка ...
|
|
| 29 | 11.1107891 | Заслонка дроссельная |
Загрузка ...
|
|
| 30 | 11.1107926 | Винт |
Загрузка ...
|
|
| 31 | 001300 | Винт |
Загрузка ...
|
|
| 32 | 001300-04 | Винт |
Загрузка ...
|
|
| 33 | 001300-16 | Винт |
Загрузка ...
|
|
| 34 | 002100-3 | Гайка |
Загрузка ...
|
|
| 35 | 002502-07 | Шайба |
Загрузка ...
|
|
| 36 | 003700-03 | Пружина |
Загрузка ...
|
|
| 37 | 003700-04 | Пружина |
Загрузка ...
|
|
| 38 | 003700-08 | Пружина |
Загрузка ...
|
|
| 39 | Д24093 | Прокладка фланца патрубка |
Загрузка ...
|
|
| 40 | К02-1107117-А | Ось |
Загрузка ...
|
|
| 41 | К06-1107106 | Пружина |
Загрузка ...
|
|
| 42 | К06-1107201-10 | Крышка |
Загрузка ...
|
|
| 43 | К06-1107202 | Кнопка |
Загрузка ...
|
|
| 44 | К06-1107203-10 | Утолитель диафрагмы |
Загрузка ...
|
|
| 45 | К13-1107207 | Болт |
Загрузка ...
|
|
| 46 | К13-1107208 | Сетка |
Загрузка ...
|
|
| 47 | К16-1107102-Б | Винт |
Загрузка ...
|
|
| 48 | К16А-1107122 | Штуцер |
Загрузка ...
|
|
| 49 | К22-1107616 | Винт |
Загрузка ...
|
