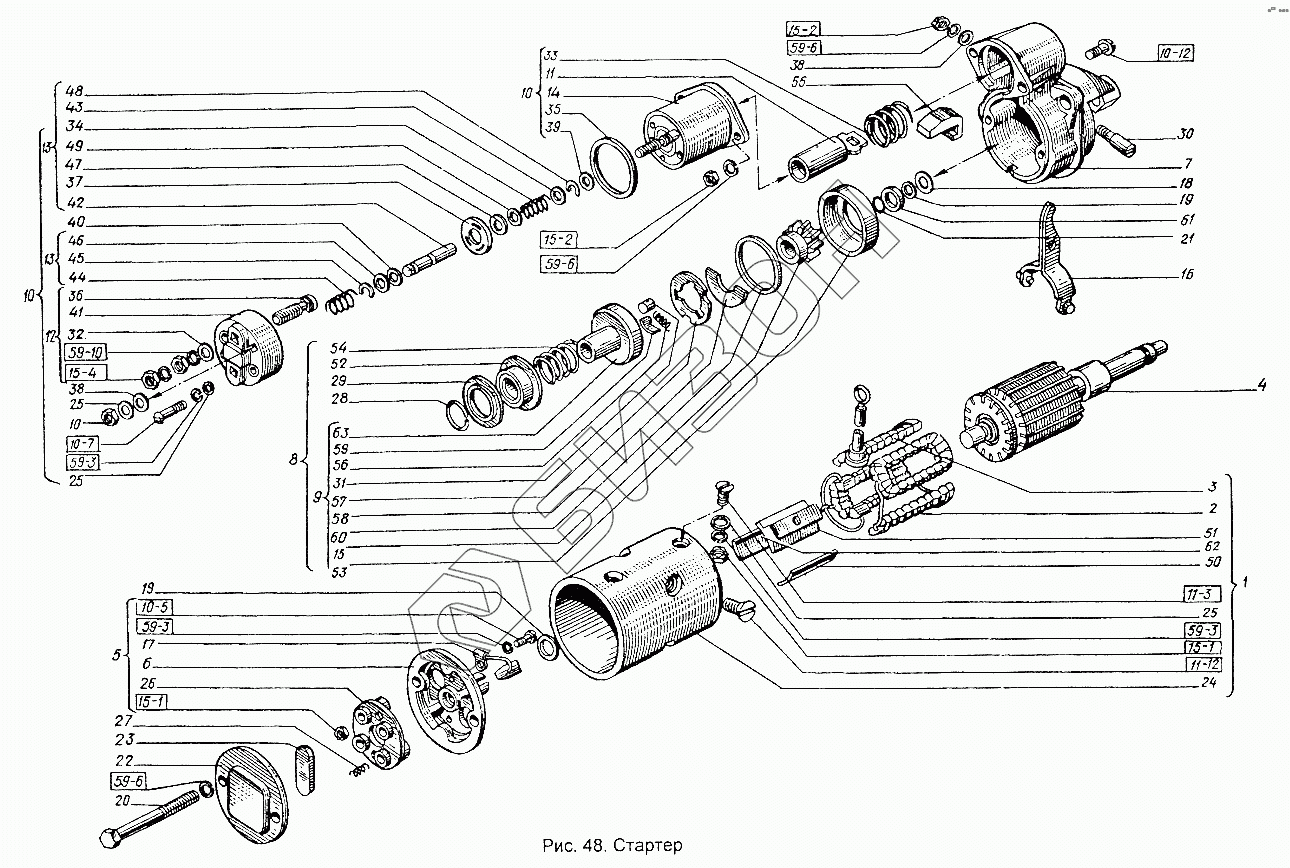

Графический каталог запасных частей к технике: ХТЗ Т-151К-08. Пусковой двигатель. Стартер
8.65Г.6402
5Т.65Г.6402
5Т.65Г.6402
5Т.65Г.6402
4.65Г.6402
4.65Г.6402
4.65Г.6402
М8.5915
М5.5915
М5.5915
М4.5915
М4.5915
М8х12.17475
М5х18.17473
М4х30.17473
М4х14.17473
М4х12.17475
1
2
3
4
5
6
7
8
9
10
10
10
11
12
13
13
14
15
16
17
18
19
19
20
21
22
23
24
25
25
25
26
27
28
29
30
31
32
33
34
35
36
37
38
38
39
40
41
42
43
44
45
46
47
48
49
50
51
52
53
54
55
56
57
58
59
60
61
62
63
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 8.65Г.6402 | 8.65Г.6402 | Шайба |
Загрузка ...
|
|
| 5Т.65Г.6402 | 5Т.65Г.6402 | Шайба |
Загрузка ...
|
|
| 4.65Г.6402 | 4.65Г.6402 | Шайба |
Загрузка ...
|
|
| М8.5915 | М8.5915 | Гайка |
Загрузка ...
|
|
| М5.5915 | М5.5915 | Гайка |
Загрузка ...
|
|
| М4.5915 | М4.5915 | Гайка |
Загрузка ...
|
|
| М8х12.17475 | М8х12.17475 | Винт (d=8, l=12, L0=12, H=4, D=14,5) |
Загрузка ...
|
|
| М5х18.17473 | М5х18.17473 | Винт |
Загрузка ...
|
|
| М4х30.17473 | М4х30.17473 | Винт (d=4, l=30, L0=14, H=2,8, D=7) |
Загрузка ...
|
|
| М4х14.17473 | М4х14.17473 | Винт (d=4, l=14, L0=14, H=2,8, D=7) |
Загрузка ...
|
|
| М4х12.17475 | М4х12.17475 | Винт (d=4, l=12, L0=12, H=2, D=7,4) |
Загрузка ...
|
|
| 1 | СТ362А-3708100 | Корпус |
Загрузка ...
|
|
| 2 | СТ362-3708110-1 | Катушки полюсов |
Загрузка ...
|
|
| 3 | СТ362-3708160-2 | Катушка |
Загрузка ...
|
|
| 4 | СТ362-3708200-1 | Якорь |
Загрузка ...
|
|
| 5 | СТ362-3708300-3 | Крышка |
Загрузка ...
|
|
| 6 | СТ362-3708310-3 | Крышка |
Загрузка ...
|
|
| 7 | СТ362А-3708400-02 | Крышка |
Загрузка ...
|
|
| 8 | СТ362А-3708600 | Привод |
Загрузка ...
|
|
| 9 | СТ362А-3708610 | Шестерня |
Загрузка ...
|
|
| 10 | РС904-3708000 | Реле |
Загрузка ...
|
|
| 11 | РС904-3708010-2 | Якорь |
Загрузка ...
|
|
| 12 | РС904-3708030-2 | Крышка |
Загрузка ...
|
|
| 13 | РС904-3708060-1 | Шток |
Загрузка ...
|
|
| 14 | РС904-3708100-2 | Ярмо с катушкой |
Загрузка ...
|
|
| 15 | СТ350Д-3708620 | Шестерня |
Загрузка ...
|
|
| 16 | СТ351-3708020-1 | Рычаг |
Загрузка ...
|
|
| 17 | ФЭ3.596.807 | Щетка К-23-1 |
Загрузка ...
|
|
| 18 | СТ362-3708001 | Шайба |
Загрузка ...
|
|
| 19 | СТ362-3708002 | Шайба |
Загрузка ...
|
|
| 20 | СТ362-3708003 | Болт |
Загрузка ...
|
|
| 21 | СТ362-3708008 | Кольцо |
Загрузка ...
|
|
| 22 | СТ362-3708043-3 | Колпак |
Загрузка ...
|
|
| 23 | СТ362-3708046 | Прокладка |
Загрузка ...
|
|
| 24 | СТ362А-3708101 | Корпус |
Загрузка ...
|
|
| 25 | СТ362-3708113 | Шайба |
Загрузка ...
|
|
| 26 | СТ362-3708303-2 | Щеткодержатель |
Загрузка ...
|
|
| 27 | СТ362-3708304 | Пружина |
Загрузка ...
|
|
| 28 | СТ362-3708602 | Кольцо |
Загрузка ...
|
|
| 29 | СТ362-3708633 | Шайба |
Загрузка ...
|
|
| 30 | 23.3708019 | Ось |
Загрузка ...
|
|
| 31 | BIV6х8,5Пр | Ролик |
Загрузка ...
|
|
| 32 | ВМ30-3737013 | Шайба |
Загрузка ...
|
|
| 33 | РС14-3708004 | Пружина |
Загрузка ...
|
|
| 34 | РС14-3708007 | Пружина |
Загрузка ...
|
|
| 35 | РС900-3708002 | Прокладка |
Загрузка ...
|
|
| 36 | РС900-3708033 | Болт |
Загрузка ...
|
|
| 37 | РС901-3708003 | Пластина |
Загрузка ...
|
|
| 38 | РС904-3708006 | Шайба |
Загрузка ...
|
|
| 39 | РС904-3708008 | Шайба |
Загрузка ...
|
|
| 40 | РС904-3708015 | Шайба |
Загрузка ...
|
|
| 41 | РС904-3708031-2 | Крышка |
Загрузка ...
|
|
| 42 | РС904-3708061 | Шток |
Загрузка ...
|
|
| 43 | РС904-3708062 | Шайба |
Загрузка ...
|
|
| 44 | РС904-3708064 | Пружина |
Загрузка ...
|
|
| 45 | РС904-3708065 | Скоба |
Загрузка ...
|
|
| 46 | РС904-3708066 | Шайба |
Загрузка ...
|
|
| 47 | РС904-3708067 | Шайба |
Загрузка ...
|
|
| 48 | РС904-3708068 | Шайба |
Загрузка ...
|
|
| 49 | РС904-3708069 | Шайба |
Загрузка ...
|
|
| 50 | СТ22-3708103 | Изоляция |
Загрузка ...
|
|
| 51 | СТ114-3708102-2 | Полюс |
Загрузка ...
|
|
| 52 | СТ114-3708607 | Чашка |
Загрузка ...
|
|
| 53 | СТ350Д-3708614-1 | Крышка |
Загрузка ...
|
|
| 54 | СТ351-3708603 | Пружина |
Загрузка ...
|
|
| 55 | СТ352Д-3708009 | Прокладка |
Загрузка ...
|
|
| 56 | СТ352Д-3708612 | Пружина |
Загрузка ...
|
|
| 57 | СТ352Д-3708617 | Шайба |
Загрузка ...
|
|
| 58 | СТ352Д-3708618 | Шайба |
Загрузка ...
|
|
| 59 | СТ352Д-3708619-1 | Колодка |
Загрузка ...
|
|
| 60 | СТ352Д-3708625 | Кольцо |
Загрузка ...
|
|
| 61 | СТ354-3708005 | Кольцо |
Загрузка ...
|
|
| 62 | СТ365-3708108-1 | Изоляция |
Загрузка ...
|
|
| 63 | СТ366Б-3708631 | Втулка |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
