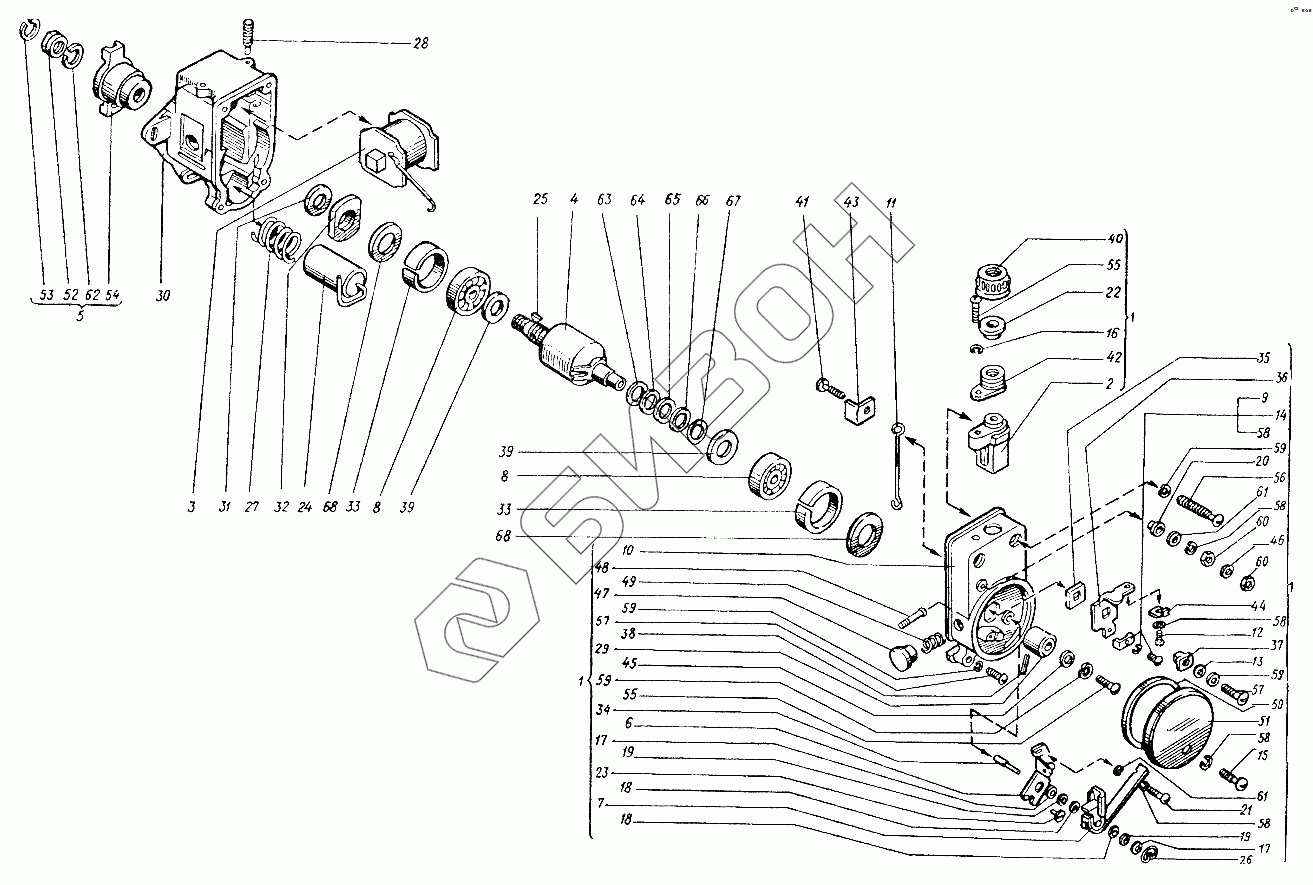

Графический каталог запасных частей к технике: ХТЗ Т-151К-08. Пусковой двигатель. Магнето
1
1
1
2
3
4
5
6
7
8
8
9
10
11
12
13
14
15
16
17
17
18
18
19
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
33
34
35
36
37
38
39
39
40
41
42
43
44
45
46
47
48
49
50
51
52
53
54
55
55
56
57
57
58
58
58
58
58
59
59
59
59
60
60
61
61
62
63
64
65
66
67
68
68
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | М124Б2-3728300 | Крышка |
Загрузка ...
|
|
| 2 | М124Б1-3728310 | Вывод |
Загрузка ...
|
|
| 3 | М124Б1-3728400 | Трансформатор |
Загрузка ...
|
|
| 4 | М22А3-3728200 | Ротор |
Загрузка ...
|
|
| 5 | МС100-3728000 | Муфта |
Загрузка ...
|
|
| 6 | Р-10-7075 | Стойка |
Загрузка ...
|
|
| 7 | Р-10-7079 | Рычаг с подушкой |
Загрузка ...
|
|
| 8 | 6012 | Подшипник |
Загрузка ...
|
|
| 9 | М124-3728006 | Скоба |
Загрузка ...
|
|
| 10 | М124Б2-3728301 | Крышка |
Загрузка ...
|
|
| 11 | М124Б2-3728308 | Вывод |
Загрузка ...
|
|
| 12 | М124-3728319 | Винт |
Загрузка ...
|
|
| 13 | 8Х-1497А | Шайба |
Загрузка ...
|
|
| 14 | 8Х-1541 | Винт |
Загрузка ...
|
|
| 15 | 8Х-4165 | Винт |
Загрузка ...
|
|
| 16 | Б21-3705009 | Шайба |
Загрузка ...
|
|
| 17 | БС-10-2581 | Шайба |
Загрузка ...
|
|
| 18 | БСМ-25 | Шайба |
Загрузка ...
|
|
| 19 | БСМ-25-11 | Шайба |
Загрузка ...
|
|
| 20 | ДС1-3701104Б | Втулка |
Загрузка ...
|
|
| 21 | ДС1-3701107 | Винт |
Загрузка ...
|
|
| 22 | ЕСЭ-10-2774 | Шайба |
Загрузка ...
|
|
| 23 | ИЛ-10-1447 | Эксцентрик |
Загрузка ...
|
|
| 24 | К42-18-8-02mF(+30%/-10%) | Конденсатор |
Загрузка ...
|
|
| 25 | М11-41114 | Шпонка |
Загрузка ...
|
|
| 26 | М11-6770 | Шайба |
Загрузка ...
|
|
| 27 | М22А-3728003 | Пружина |
Загрузка ...
|
|
| 28 | М22А-3728004 | Шпилька |
Загрузка ...
|
|
| 29 | М22А-3728005 | Кулачок |
Загрузка ...
|
|
| 30 | М22А1-3728101 | Корпус |
Загрузка ...
|
|
| 31 | М22-3728102 | Кольцо |
Загрузка ...
|
|
| 32 | М22-3728103 | Обойма |
Загрузка ...
|
|
| 33 | М22А-3728109 | Обкатка |
Загрузка ...
|
|
| 34 | М22А1-3728306 | Ось рычага |
Загрузка ...
|
|
| 35 | М22А-3728307 | Шайба |
Загрузка ...
|
|
| 36 | М22А-3728308 | Стойка |
Загрузка ...
|
|
| 37 | М22А-3728309 | Втулка |
Загрузка ...
|
|
| 38 | М22А1-3728322 | Лента |
Загрузка ...
|
|
| 39 | М42-3728001 | Шайба маслоотбойная |
Загрузка ...
|
|
| 40 | М42-3728042 | Гайка |
Загрузка ...
|
|
| 41 | М42-3728304-11 | Винт |
Загрузка ...
|
|
| 42 | М42-3728305 | Втулка |
Загрузка ...
|
|
| 43 | М42-3728309 | Угольник |
Загрузка ...
|
|
| 44 | М42Б-3728501 | Пружина |
Загрузка ...
|
|
| 45 | М46Б-3728608 | Шайба |
Загрузка ...
|
|
| 46 | М48Б1-3728003-12 | Шайба |
Загрузка ...
|
|
| 47 | М48Б1-3728131 | Головка |
Загрузка ...
|
|
| 48 | М48Б1-3728132 | Стержень кнопки |
Загрузка ...
|
|
| 49 | М48Б1-3728133 | Пружина |
Загрузка ...
|
|
| 50 | М122А-3728009 | Шайба |
Загрузка ...
|
|
| 51 | М122Б-3728011 | Крышка |
Загрузка ...
|
|
| 52 | МС22-3728005 | Гайка |
Загрузка ...
|
|
| 53 | МС22-3728006 | Замок |
Загрузка ...
|
|
| 54 | МС100-3728100 | Втулка |
Загрузка ...
|
|
| 55 | МХ-0097 | Винт |
Загрузка ...
|
|
| 56 | МХ-0139 | Винт |
Загрузка ...
|
|
| 57 | НО-0603 | Винт |
Загрузка ...
|
|
| 58 | Х-1012 | Шайба |
Загрузка ...
|
|
| 59 | Х-4001 | Шайба |
Загрузка ...
|
|
| 60 | Х-4019 | Гайка |
Загрузка ...
|
|
| 61 | Х-4020 | Шайба |
Загрузка ...
|
|
| 62 | Х-4069 | Шайба |
Загрузка ...
|
|
| 63 | Х3-108-55 | Шайба регулировочная |
Загрузка ...
|
|
| 64 | Х3-108-56 | Шайба регулировочная |
Загрузка ...
|
|
| 65 | Х3-108-57 | Шайба регулировочная |
Загрузка ...
|
|
| 66 | Х3-108-58 | Шайба регулировочная |
Загрузка ...
|
|
| 67 | Х3-108-59 | Шайба регулировочная |
Загрузка ...
|
|
| 68 | Х5-107-93 | Шайба |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
