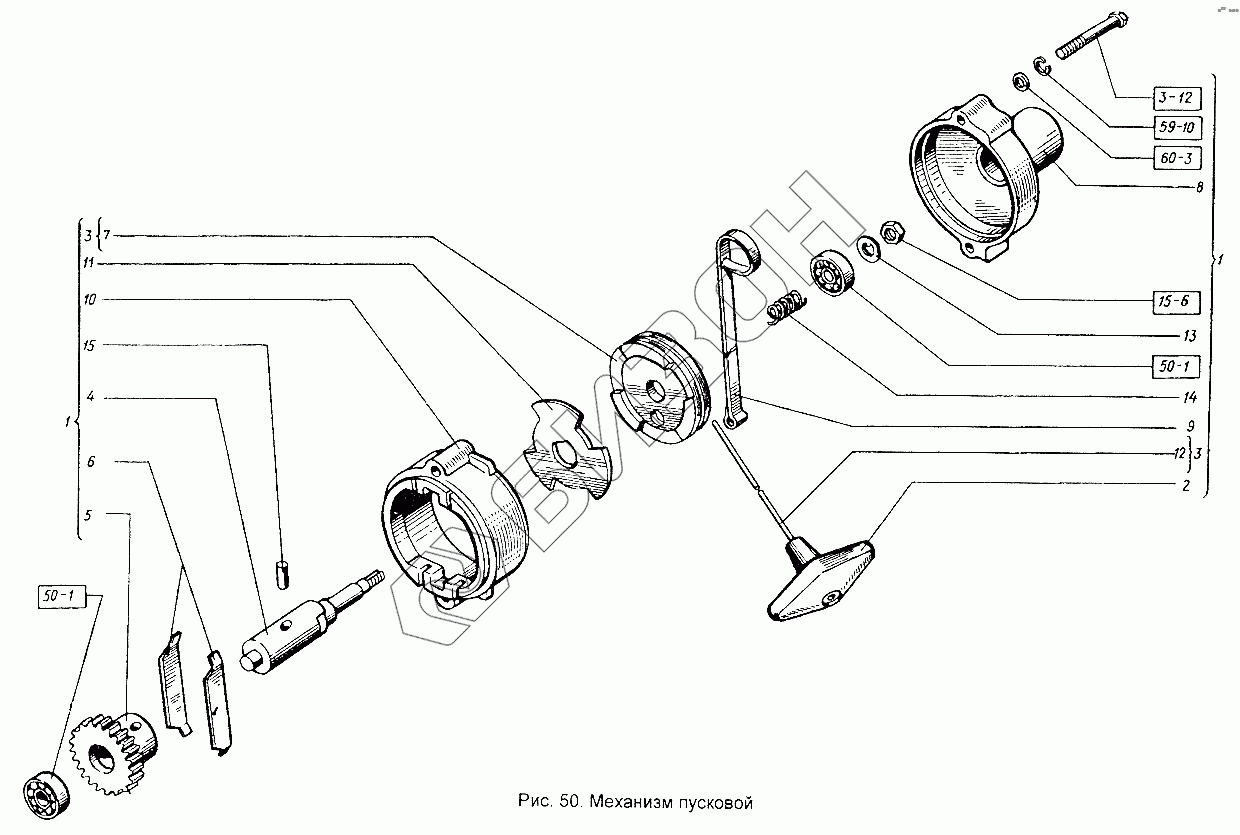

Графический каталог запасных частей к технике: ХТЗ Т-151К-08. Пусковой двигатель. Механизм пусковой
8x2.01.10450
8.65Г.6402
60201.7242
60201.7242
М10.5915
М10.5915
М8х70.7796
1
1
2
3
3
4
5
6
7
8
9
10
11
12
13
14
15
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 8x2.01.10450 | 8x2.01.10450 | Шайба (d=8,4, d1=15, S=2) |
Загрузка ...
|
|
| 8.65Г.6402 | 8.65Г.6402 | Шайба |
Загрузка ...
|
|
| 60201.7242 | 60201.7242 | Подшипник (d=12, D=32, L=10) |
Загрузка ...
|
|
| М10.5915 | М10.5915 | Гайка |
Загрузка ...
|
|
| М10.5915 | М10.5915 | Гайка |
Загрузка ...
|
|
| М8х70.7796 | М8х70.7796 | Болт (d=8, l=70, L0=22, H=5, S=12) |
Загрузка ...
|
|
| 1 | 350.03.010.11 | Пусковой механизм |
Загрузка ...
|
|
| 2 | 350.03.020.00 | Рукоятка |
Загрузка ...
|
|
| 3 | 350.03.030.00 | Барабан с тросом |
Загрузка ...
|
|
| 4 | 350.03.001.21 | Вал |
Загрузка ...
|
|
| 5 | 350.03.002.10 | Шестерня |
Загрузка ...
|
|
| 6 | 350.03.003.20 | Пружина тормозная |
Загрузка ...
|
|
| 7 | 350.03.004.40 | Барабан |
Загрузка ...
|
|
| 8 | 350.03.005.20 | Крышка или 350.03.005.21 |
Загрузка ...
|
|
| 9 | 350.03.006.11 | Пружина |
Загрузка ...
|
|
| 10 | 350.03.007.21 | Корпус или 350.03.007.20 |
Загрузка ...
|
|
| 11 | 350.03.008.11 | Диск |
Загрузка ...
|
|
| 12 | 350.03.011.00 | Трос |
Загрузка ...
|
|
| 13 | 350.03.016.00 | Шайба замковая |
Загрузка ...
|
|
| 14 | 150.21.307-2А | Пружина демпфера |
Загрузка ...
|
|
| 15 | Д24212 | Палец |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
