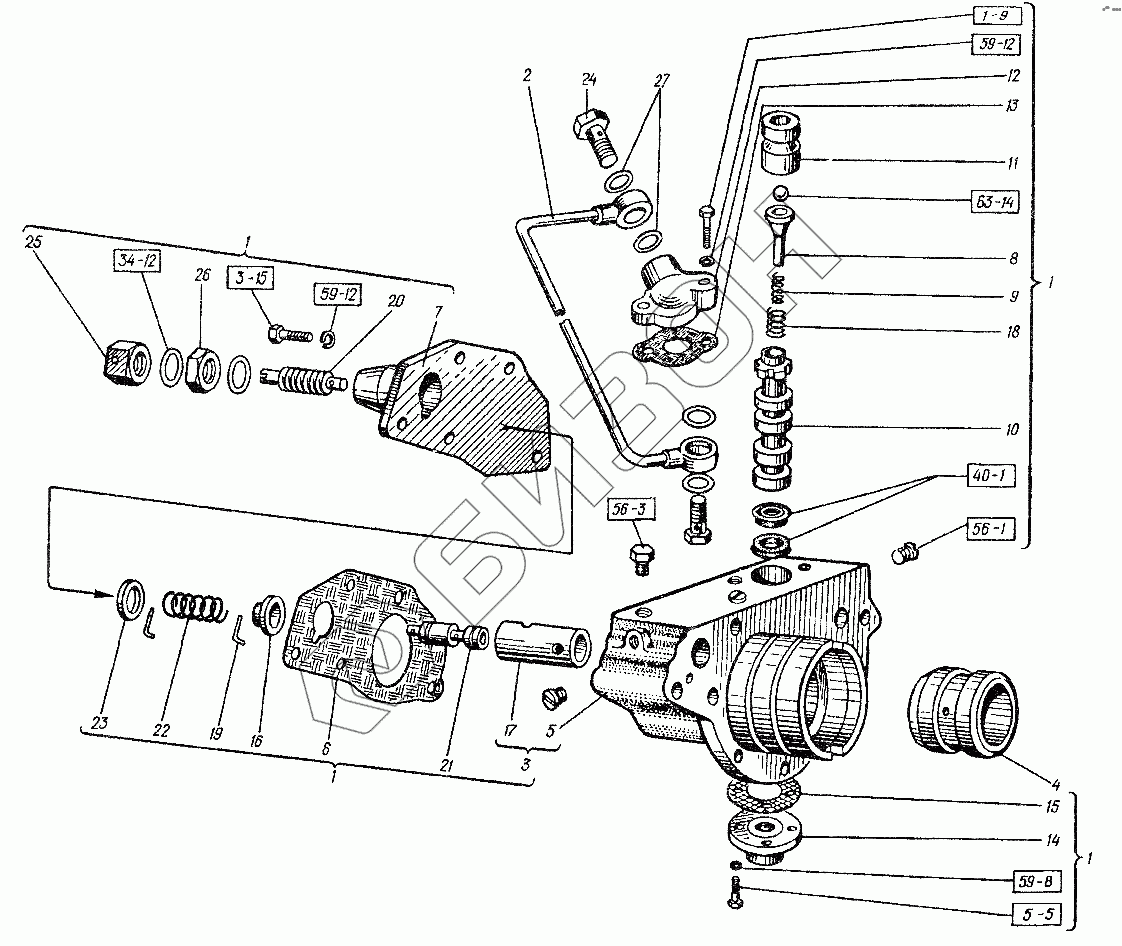

Графический каталог запасных частей к технике: ХТЗ Т-151К-08. Редуктор ВОМ. Механизм клапанный
11,112-100.3722
6.65Г.6402
10.65Г.6402
10.65Г.6402
КГ 3/8"
КГ 1/8"
1.2-9x22-1.8752
1-25-1.6678
018-022-25-2-2.9833
М6х20.7798
М10x45.7795
М10x25.7796
1
1
1
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 11,112-100.3722 | 11,112-100.3722 | Шарик |
Загрузка ...
|
|
| 6.65Г.6402 | 6.65Г.6402 | Шайба |
Загрузка ...
|
|
| 10.65Г.6402 | 10.65Г.6402 | Шайба |
Загрузка ...
|
|
| КГ 3/8" | КГ 3/8" | Пробка (L=21, H=5, S=19) |
Загрузка ...
|
|
| КГ 1/8" | КГ 1/8" | Пробка (L=15, H=4,5, S=12) |
Загрузка ...
|
|
| 1.2-9x22-1.8752 | 1.2-9x22-1.8752 | Манжета (d=9, D=22, h=7) |
Загрузка ...
|
|
| 1-25-1.6678 | 1-25-1.6678 | Манжета (d=13, D=26, h=5) |
Загрузка ...
|
|
| 018-022-25-2-2.9833 | 018-022-25-2-2.9833 | Кольцо |
Загрузка ...
|
|
| М6х20.7798 | М6х20.7798 | Болт |
Загрузка ...
|
|
| М10x45.7795 | М10x45.7795 | Болт |
Загрузка ...
|
|
| М10x25.7796 | М10x25.7796 | Болт |
Загрузка ...
|
|
| 1 | 150.41.042-4 | Механизм клапанный |
Загрузка ...
|
|
| 2 | 150.41.056-3А | Труба |
Загрузка ...
|
|
| 3 | 150.41.059-2 | Крышка |
Загрузка ...
|
|
| 4 | 150.41.130-1 | Втулка |
Загрузка ...
|
|
| 5 | 150.41.131-4 | Крышка |
Загрузка ...
|
|
| 6 | 150.41.134-1 | Прокладка |
Загрузка ...
|
|
| 7 | 150.41.137-1 | Фланец |
Загрузка ...
|
|
| 8 | 150.41.147-1 | Гнездо клапана |
Загрузка ...
|
|
| 9 | 150.41.179 | Пружина |
Загрузка ...
|
|
| 10 | 150.41.217-4А | Плунжер |
Загрузка ...
|
|
| 11 | 150.41.239-1 | Седло |
Загрузка ...
|
|
| 12 | 150.41.258-1 | Фланец |
Загрузка ...
|
|
| 13 | 150.41.259 | Прокладка |
Загрузка ...
|
|
| 14 | 150.41.272 | Крышка |
Загрузка ...
|
|
| 15 | 150.41.273А | Прокладка |
Загрузка ...
|
|
| 16 | 150.41.274А | Шайба |
Загрузка ...
|
|
| 17 | 150.41.296 | Втулка |
Загрузка ...
|
|
| 18 | 150.41.300 | Пружина |
Загрузка ...
|
|
| 19 | 150.37.337 | Упор |
Загрузка ...
|
|
| 20 | 150.37.363 | Винт регулировочный |
Загрузка ...
|
|
| 21 | 150.37.364 | Клапан |
Загрузка ...
|
|
| 22 | 150.37.366А | Пружина |
Загрузка ...
|
|
| 23 | 150.37.406 | Шайба винта |
Загрузка ...
|
|
| 24 | БПУ-20 | Болт поворотного угольника |
Загрузка ...
|
|
| 25 | Р75-051Б | Колпачок |
Загрузка ...
|
|
| 26 | Р75-058Б | Гайка |
Загрузка ...
|
|
| 27 | ШПУ-20 | Шайба поворотного угольника |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
