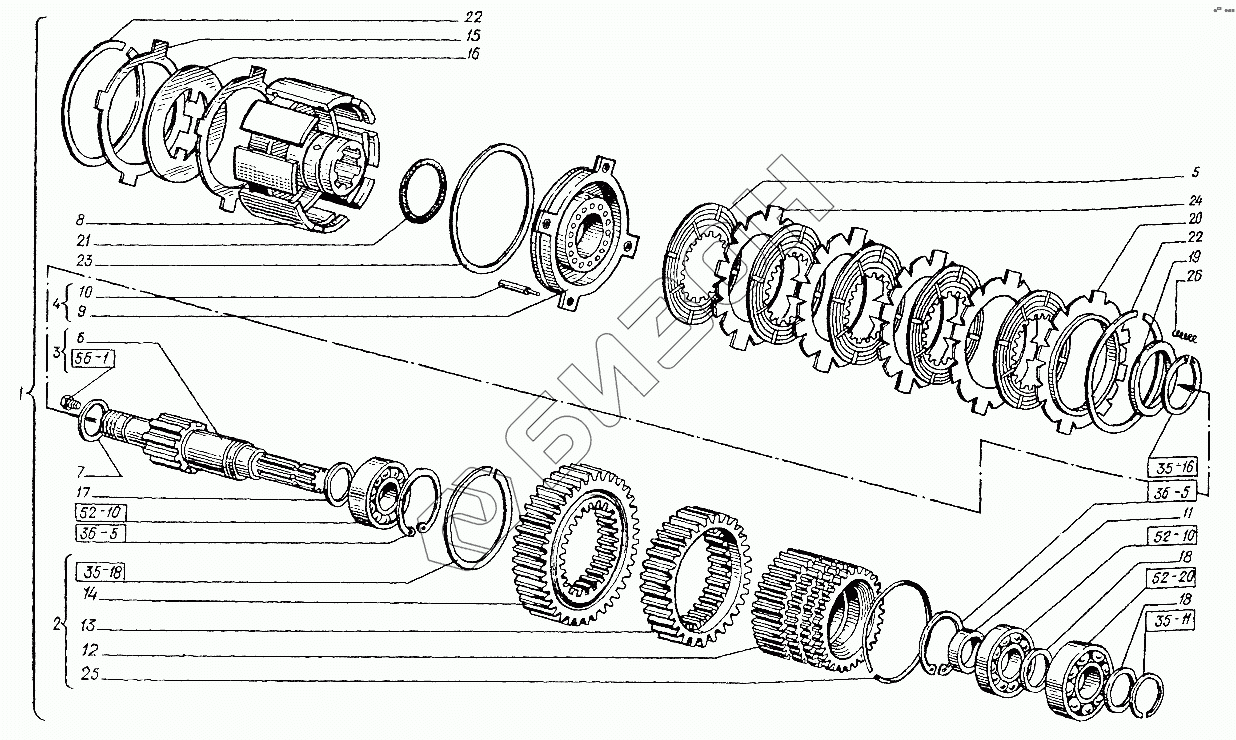

Графический каталог запасных частей к технике: ХТЗ Т-151К-08. Редуктор ВОМ. Муфта
КГ 1/8"
311.8338
211.8338
211.8338
2В90.13940
2В55.13940
2В165.13940
В100.13941
В100.13941
1
2
3
3
3
3
4
5
6
6
6
6
7
8
9
10
11
12
13
14
15
16
17
18
18
19
20
21
22
22
23
24
25
26
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| КГ 1/8" | КГ 1/8" | Пробка (L=15, H=4,5, S=12) |
Загрузка ...
|
|
| 311.8338 | 311.8338 | Подшипник |
Загрузка ...
|
|
| 211.8338 | 211.8338 | Подшипник (d=55, D=100, L=21) |
Загрузка ...
|
|
| 2В90.13940 | 2В90.13940 | Кольцо (d=84,5, b=8,5, S=3) |
Загрузка ...
|
|
| 2В55.13940 | 2В55.13940 | Кольцо (d=50,8, b=6, S=2) |
Загрузка ...
|
|
| 2В165.13940 | 2В165.13940 | Кольцо (d=157, b=10,5, S=3) |
Загрузка ...
|
|
| В100.13941 | В100.13941 | Кольцо (d=105,5, b=6, S=2) |
Загрузка ...
|
|
| 1 | 150.41.015-6 | Муфта |
Загрузка ...
|
|
| 2 | 150.41.016-5Б | Колеса зубчатые |
Загрузка ...
|
|
| 3 | 150.41.041-3 | Вял ведомый |
Загрузка ...
|
|
| 3 | 150.41.041-3-01 | Вал |
Загрузка ...
|
|
| 3 | 150.41.041-3-02 | Вал |
Загрузка ...
|
|
| 3 | 150.41.041-3-03 | Вал ведомый |
Загрузка ...
|
|
| 4 | 150.41.049-3 | Поршень |
Загрузка ...
|
|
| 5 | 150.37.074 | Диск в сборе |
Загрузка ...
|
|
| 6 | 150.41.110-8 | Вал (Z=6) |
Загрузка ...
|
|
| 6 | 150.41.110-10 | Вал ведомый |
Загрузка ...
|
|
| 6 | 150.41.110-9 | Вал (Z=21) |
Загрузка ...
|
|
| 6 | 150.41.110-4 | Вал ведомый |
Загрузка ...
|
|
| 7 | 150.41.115-2 | Кольцо про ста в очное |
Загрузка ...
|
|
| 8 | 150.41.116-6 | Барабан |
Загрузка ...
|
|
| 9 | 150.41.117-4 | Поршень |
Загрузка ...
|
|
| 10 | 150.41.133-2 | Штифт |
Загрузка ...
|
|
| 11 | 150.41.139-5А | Втулка |
Загрузка ...
|
|
| 12 | 150.41.140-17 | Барабан |
Загрузка ...
|
|
| 13 | 150.41.225-9 | Колесо |
Загрузка ...
|
|
| 14 | 150.41.226-14А | Колесо |
Загрузка ...
|
|
| 15 | 150.41.228-2 | Диск нажимной |
Загрузка ...
|
|
| 16 | 150.41.263-1 | Диск тормозной |
Загрузка ...
|
|
| 17 | 150.41.270 | Кольцо |
Загрузка ...
|
|
| 18 | 150.41.362 | Кольцо проставочное |
Загрузка ...
|
|
| 19 | 150.37.129А | Втулка нажимная |
Загрузка ...
|
|
| 20 | 150.37.136А | Диск упорный |
Загрузка ...
|
|
| 21 | 150.37.138-1 | Кольцо уплотнительное поршня |
Загрузка ...
|
|
| 22 | 150.37.221Б | Кольцо |
Загрузка ...
|
|
| 23 | 150.37.534 | Кольцо уплотнительное |
Загрузка ...
|
|
| 24 | 150.37.602 | Диск |
Загрузка ...
|
|
| 25 | 155.41.175 | Кольцо |
Загрузка ...
|
|
| 26 | А41-24 | Пружина фиксатора |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
