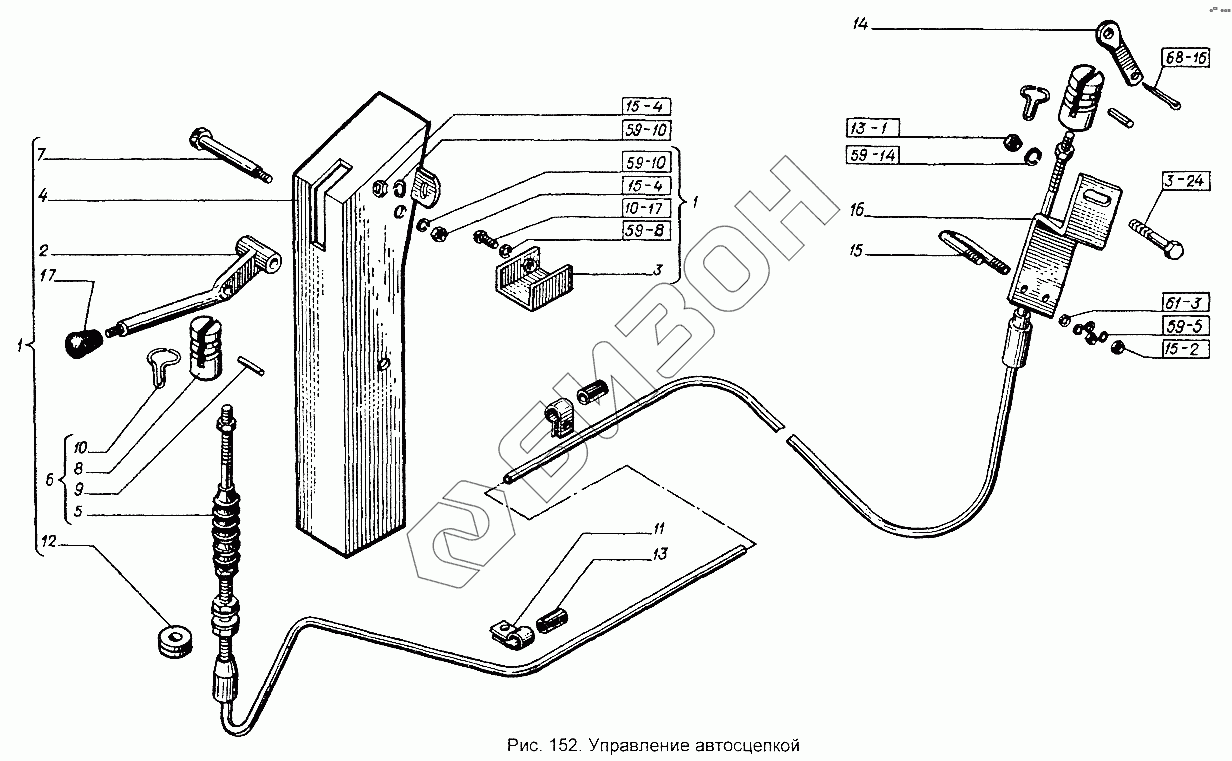

Графический каталог запасных частей к технике: ХТЗ Т-151К-08. Управление автосцепкой
5x36.397
8.65Г.6402
8.65Г.6402
6.65Г.6402
5.04.11371
5.65Г.6402
12.65Г.6402
151М.97.012
М8.5915
М8.5915
М5.5915
М12.2526
М6х16.17473
М12х30.7796
1
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 5x36.397 | 5x36.397 | Шплинт |
Загрузка ...
|
|
| 8.65Г.6402 | 8.65Г.6402 | Шайба |
Загрузка ...
|
|
| 6.65Г.6402 | 6.65Г.6402 | Шайба |
Загрузка ...
|
|
| 5.04.11371 | 5.04.11371 | Шайба |
Загрузка ...
|
|
| 5.65Г.6402 | 5.65Г.6402 | Шайба |
Загрузка ...
|
|
| 12.65Г.6402 | 12.65Г.6402 | Шайба |
Загрузка ...
|
|
| 151М.97.012 | 151М.97.012 | Управление автосцепкой |
Загрузка ...
|
|
| М8.5915 | М8.5915 | Гайка |
Загрузка ...
|
|
| М5.5915 | М5.5915 | Гайка |
Загрузка ...
|
|
| М12.2526 | М12.2526 | Гайка (d=12, H=7, S=17) |
Загрузка ...
|
|
| М6х16.17473 | М6х16.17473 | Винт |
Загрузка ...
|
|
| М12х30.7796 | М12х30.7796 | Болт |
Загрузка ...
|
|
| 1 | 151М.97.014-1 | Кожух |
Загрузка ...
|
|
| 2 | 151М.97.015 | Рычаг |
Загрузка ...
|
|
| 3 | 151М.97.017 | Упор |
Загрузка ...
|
|
| 4 | 151М.97.018 | Кожух |
Загрузка ...
|
|
| 5 | 23.588.2.3.2.00-03 | Трос |
Загрузка ...
|
|
| 6 | 153.97.011 | Трос |
Загрузка ...
|
|
| 7 | 151М.97.104 | Ось |
Загрузка ...
|
|
| 8 | 151М.97.121А-07 | Вилка |
Загрузка ...
|
|
| 9 | 151М.97.123 | Штифт |
Загрузка ...
|
|
| 10 | 151М.97.125 | Стопор |
Загрузка ...
|
|
| 11 | 74.48.166 | Скоба |
Загрузка ...
|
|
| 12 | 125.48.233 | Втулка |
Загрузка ...
|
|
| 13 | 150.00.182А | Трубка проставочная |
Загрузка ...
|
|
| 14 | 150.97.114-1 | Палец |
Загрузка ...
|
|
| 15 | 153.97.103 | Скоба |
Загрузка ...
|
|
| 16 | 153.97.112 | Кронштейн |
Загрузка ...
|
|
| 17 | А13.05.000 | Рукоятка управления |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
