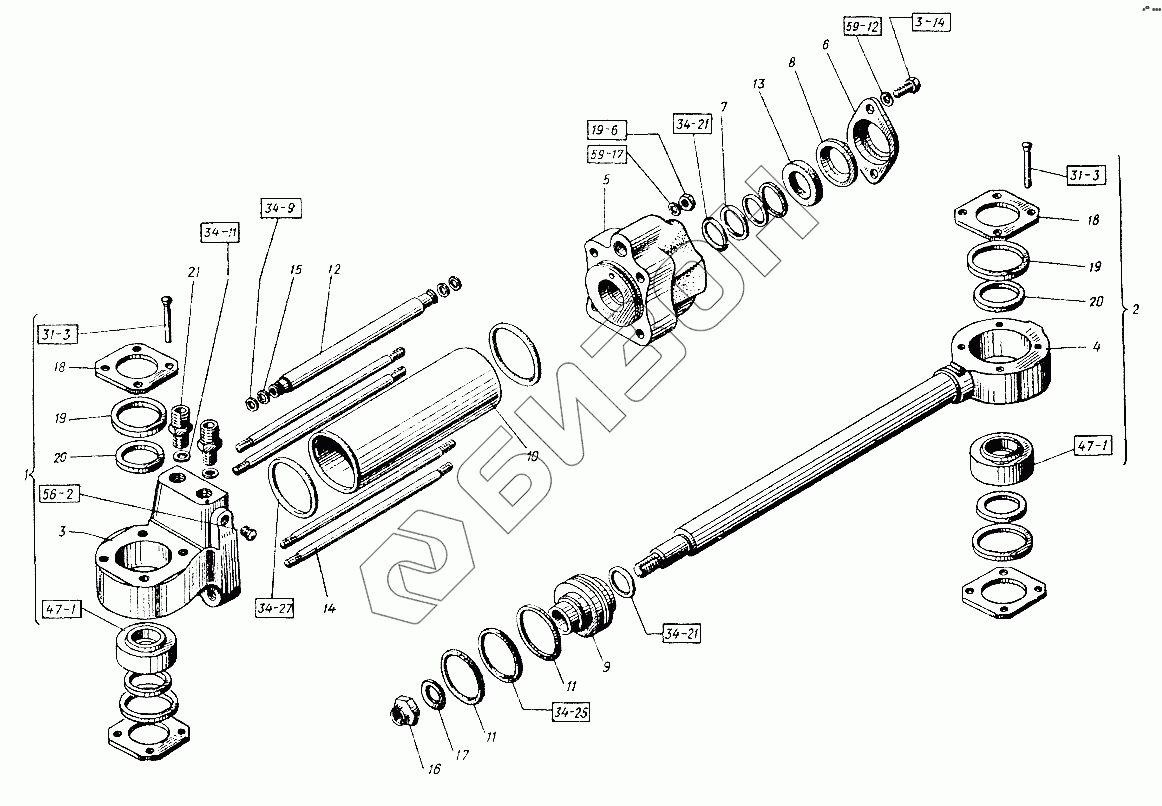

Графический каталог запасных частей к технике: ХТЗ Т-151К-08. Управление рулевое. Гидроцилиндр
14.65Г.6402
10.65Г.6402
КГ 1/4"
ШС50.3635
ШС50.3635
074-080-36-2-2.9833
070-080-58-2-2.9833
040-048-46-2-2.9833
040-048-46-2-2.9833
017-021-25-2-2.9833
016-020-25-2-2.9833
8x60.10300
8x60.10300
151.40.040-3А
М14.5927
М10x20.7796
1
2
3
4
5
6
7
8
9
10
11
11
12
13
14
15
16
17
18
18
19
19
20
20
21
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 14.65Г.6402 | 14.65Г.6402 | Шайба |
Загрузка ...
|
|
| 10.65Г.6402 | 10.65Г.6402 | Шайба |
Загрузка ...
|
|
| КГ 1/4" | КГ 1/4" | Пробка (L=20, H=5, S=14) |
Загрузка ...
|
|
| ШС50.3635 | ШС50.3635 | Подшипник (d=50, D=75, L=35) |
Загрузка ...
|
|
| 074-080-36-2-2.9833 | 074-080-36-2-2.9833 | Кольцо |
Загрузка ...
|
|
| 070-080-58-2-2.9833 | 070-080-58-2-2.9833 | Кольцо (D=68,5, d=5,8) |
Загрузка ...
|
|
| 040-048-46-2-2.9833 | 040-048-46-2-2.9833 | Кольцо (D=39, d=4,6) |
Загрузка ...
|
|
| 017-021-25-2-2.9833 | 017-021-25-2-2.9833 | Кольцо |
Загрузка ...
|
|
| 016-020-25-2-2.9833 | 016-020-25-2-2.9833 | Кольцо (D=15,6, d=2,5) |
Загрузка ...
|
|
| 8x60.10300 | 8x60.10300 | Заклепка (d=8, L=60, H=3,2, D=13,9) |
Загрузка ...
|
|
| 151.40.040-3А | 151.40.040-3А | Гидроцилиндр |
Загрузка ...
|
|
| М14.5927 | М14.5927 | Гайка (d=14, H=11, S=22) |
Загрузка ...
|
|
| М10x20.7796 | М10x20.7796 | Болт |
Загрузка ...
|
|
| 1 | 151.40.070-1 | Крышка цилиндра передняя в сборе |
Загрузка ...
|
|
| 2 | 151.40.071-2 | Шток |
Загрузка ...
|
|
| 3 | 151.40.250-1А | Крышка |
Загрузка ...
|
|
| 4 | 151.40.251-2 | Шток |
Загрузка ...
|
|
| 5 | 151.40.252-3А | Крышка |
Загрузка ...
|
|
| 6 | 151.40.256-3 | Крышка |
Загрузка ...
|
|
| 7 | 151.40.257 | Шайба |
Загрузка ...
|
|
| 8 | 151.40.258-1 | Скребок |
Загрузка ...
|
|
| 9 | 151.40.270-1 | Поршень |
Загрузка ...
|
|
| 10 | 151.40.271 | Корпус цилиндра |
Загрузка ...
|
|
| 11 | 151.40.272 | Шайба защитная |
Загрузка ...
|
|
| 12 | 151.40.274 | Маслопровод |
Загрузка ...
|
|
| 13 | 151.40.275-1 | Кольцо |
Загрузка ...
|
|
| 14 | 151.40.276-1 | Стяжка |
Загрузка ...
|
|
| 15 | 151.40.277 | Шайба защитная |
Загрузка ...
|
|
| 16 | 151.40.279 | Гайка |
Загрузка ...
|
|
| 17 | 54.38.605 | Шайба |
Загрузка ...
|
|
| 18 | 700А.34.29.012 | Крышка |
Загрузка ...
|
|
| 19 | 700А.34.29.013-1 | Кольцо |
Загрузка ...
|
|
| 20 | 700А.34.29.014 | Сальник |
Загрузка ...
|
|
| 21 | Н.036.04.005 | Штуцер |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
