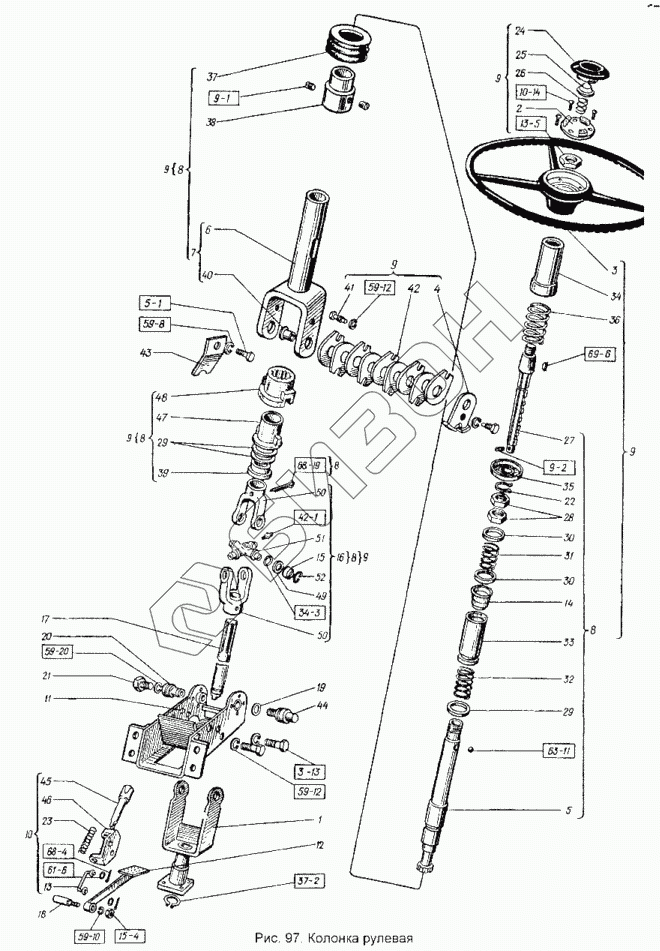

Графический каталог запасных частей к технике: ХТЗ Т-151К-08. Управление рулевое. Колонка рулевая
1.1.19853
М10х16.7796
М6х12.7798
М6х12.1478
М6х20.1478
М6х10.17473
М24х2.2526
М24х2.2526
М8.5915
151М.40.085-03
Б22.13942
010-014-25-2-2.9833
10.65Г.6402
10.65Г.6402
16.65Г.6402
6.65Г.6402
8.65Г.6402
8.04.11371
9,922-5.3722
2x16.397
6,3x50.397
5x7,5.24071
1
2
3
4
5
6
7
8
8
8
8
8
9
9
9
9
9
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
29
30
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47
48
49
50
50
51
52
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1.1.19853 | 1.1.19853 | Масленка |
Загрузка ...
|
|
| М10х16.7796 | М10х16.7796 | Болт |
Загрузка ...
|
|
| М6х12.7798 | М6х12.7798 | Болт |
Загрузка ...
|
|
| М6х12.1478 | М6х12.1478 | Винт (d=6, d1=4,4, L=12, L1=3) |
Загрузка ...
|
|
| М6х20.1478 | М6х20.1478 | Винт (d=6, d1=4,5, L=20, L1=3) |
Загрузка ...
|
|
| М6х10.17473 | М6х10.17473 | Винт |
Загрузка ...
|
|
| М24х2.2526 | М24х2.2526 | Гайка |
Загрузка ...
|
|
| М24х2.2526 | М24х2.2526 | Гайка |
Загрузка ...
|
|
| М8.5915 | М8.5915 | Гайка |
Загрузка ...
|
|
| 151М.40.085-03 | 151М.40.085-03 | Колонка рулевая |
Загрузка ...
|
|
| Б22.13942 | Б22.13942 | Кольцо (d=20,2, d1=25, b=3,2, S=1,2) |
Загрузка ...
|
|
| 010-014-25-2-2.9833 | 010-014-25-2-2.9833 | Кольцо |
Загрузка ...
|
|
| 10.65Г.6402 | 10.65Г.6402 | Шайба |
Загрузка ...
|
|
| 16.65Г.6402 | 16.65Г.6402 | Шайба |
Загрузка ...
|
|
| 6.65Г.6402 | 6.65Г.6402 | Шайба |
Загрузка ...
|
|
| 8.65Г.6402 | 8.65Г.6402 | Шайба |
Загрузка ...
|
|
| 8.04.11371 | 8.04.11371 | Шайба |
Загрузка ...
|
|
| 9,922-5.3722 | 9,922-5.3722 | Шарик (d=9,922) |
Загрузка ...
|
|
| 2x16.397 | 2x16.397 | Шплинт |
Загрузка ...
|
|
| 6,3x50.397 | 6,3x50.397 | Шплинт |
Загрузка ...
|
|
| 5x7,5.24071 | 5x7,5.24071 | Шпонка |
Загрузка ...
|
|
| 1 | 151.40.096-01 | Кронштейн |
Загрузка ...
|
|
| 2 | 125.40.021А | Пластина контакта |
Загрузка ...
|
|
| 3 | 130-3402015 | Колесо рулевого управления |
Загрузка ...
|
|
| 4 | 150М.40.086 | Диск |
Загрузка ...
|
|
| 5 | 150М.40.089-01 | Вал |
Загрузка ...
|
|
| 6 | 150М.40.090 | Труба |
Загрузка ...
|
|
| 7 | 150М.40.091 | Труба |
Загрузка ...
|
|
| 8 | 150М.40.093-01 | Механизм регулировки |
Загрузка ...
|
|
| 9 | 150М.40.094-01 | Труба |
Загрузка ...
|
|
| 10 | 150М.40.097 | Кронштейн |
Загрузка ...
|
|
| 11 | 150М.40.099 | Кронштейн |
Загрузка ...
|
|
| 12 | 150М.40.0100 | Педаль |
Загрузка ...
|
|
| 13 | 150М.40.0101 | Тяга |
Загрузка ...
|
|
| 14 | 836906 | Подшипник |
Загрузка ...
|
|
| 15 | 904700УС17 | Подшипник |
Загрузка ...
|
|
| 16 | Н.051.01.030 | Шарнир |
Загрузка ...
|
|
| 17 | 151М.40.136 | Вал |
Загрузка ...
|
|
| 18 | 151М.40.394 | Ось |
Загрузка ...
|
|
| 19 | 151М.40.399 | Пружина |
Загрузка ...
|
|
| 20 | 151.40.620 | Втулка |
Загрузка ...
|
|
| 21 | 151.40.621 | Палец |
Загрузка ...
|
|
| 22 | 8.21.140 | Кольцо |
Загрузка ...
|
|
| 23 | 75.17.102 | Пружина |
Загрузка ...
|
|
| 24 | 125.40.143А | Крышка кнопки сигнала |
Загрузка ...
|
|
| 25 | 125.40.144 | Колпачок |
Загрузка ...
|
|
| 26 | 125.40.145 | Пружина сигнала |
Загрузка ...
|
|
| 27 | 150М.40.350 | Вал |
Загрузка ...
|
|
| 28 | 150М.40.353 | Гайка |
Загрузка ...
|
|
| 29 | 150М.40.354 | Шайба |
Загрузка ...
|
|
| 30 | 150М.40.355 | Шайба |
Загрузка ...
|
|
| 31 | 150М.40.356 | Пружина |
Загрузка ...
|
|
| 32 | 150М.40.357 | Пружина |
Загрузка ...
|
|
| 33 | 150М.40.358 | Ограничитель |
Загрузка ...
|
|
| 34 | 150М.40.364 | Труба |
Загрузка ...
|
|
| 35 | 150М.40.365 | Опора |
Загрузка ...
|
|
| 36 | 150М.40.366 | Пружина |
Загрузка ...
|
|
| 37 | 150М.40.367 | Кольцо |
Загрузка ...
|
|
| 38 | 150М.40.368-1 | Втулка |
Загрузка ...
|
|
| 39 | 150М.40.369-1 | Втулка |
Загрузка ...
|
|
| 40 | 150М.40.370 | Втулка |
Загрузка ...
|
|
| 41 | 150М.40.371-2 | Винт |
Загрузка ...
|
|
| 42 | 150М.40.372 | Диск |
Загрузка ...
|
|
| 43 | 150М.40.378 | Пластина |
Загрузка ...
|
|
| 44 | 150М.40.380 | Ось |
Загрузка ...
|
|
| 45 | 150М.40.384 | Фиксатор |
Загрузка ...
|
|
| 46 | 150М.40.385 | Кронштейн |
Загрузка ...
|
|
| 47 | А63.01.002 | Втулка |
Загрузка ...
|
|
| 48 | А63.01.003 | Амортизатор |
Загрузка ...
|
|
| 49 | Н.051.01.401 | Корпус |
Загрузка ...
|
|
| 50 | Н.051.01.601С | Вилка |
Загрузка ...
|
|
| 51 | Н.051.01.606А | Крестовина |
Загрузка ...
|
|
| 52 | Н.051.01.632 | Кольцо |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
